Mars-XC3S400-U Xilinx Spartan-3 FPGA开发板--Xilinx FPGA--开发板商城

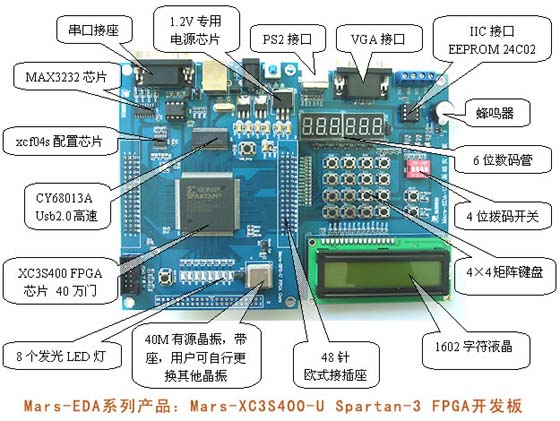

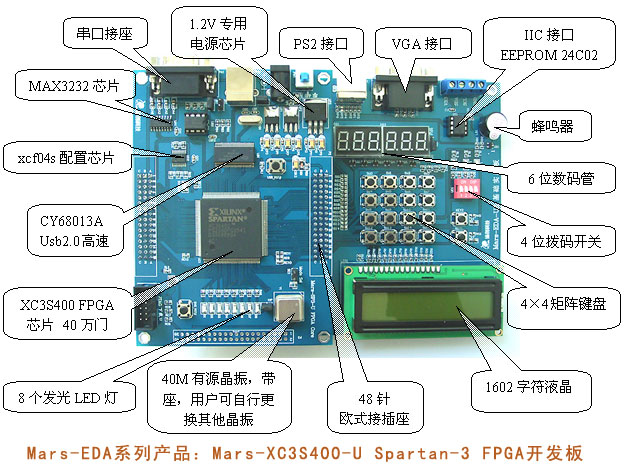

Mars-XC3S400-U Xilinx Spartan-3 FPGA开发板
销售状态: 本站销售,热卖中
浏览次数:14265次 赠送积分:200 分
商品规格:Xilinx Spartan-3 XC3S400-PQ208
供 应 商: 扬创科技
商品价格: ¥900元
¥850元
市场价 商城价


 简介:
    主芯片采用Xilinx公司Spartan-3系列FPGA芯片XC3S400-PQ208,40万门;配置芯片:XCF02S;CY68013A Usb2.0高速芯片;有源晶振:40MHZ ;复位芯片:stc811

 板子用途、目的及使用对象
Mars-SP3-U FPGA是针对FPGA的中、高级开发者设计,帮助用户降低学习成本和系统评估成本的硬件平台。本平台基于USB2.0+FPGA结构,适合用户做基于PC  USB2.0  FPGA传输解决方案的评估使用,典型应用数据采集、算法评估、图像采集等评估。
板上提供JTAG接口,采用菊花莲方式完成对FPGA和其配置芯片的编程。采用欧式接插件将FPGA剩余IO管脚引出,方便用户开发自己的产品。

主要组成部分:
1、Mars-XC3S400-U FPGA开发板




2、Mars-EDA-UE基础实验板


硬件配置

1) XC3S400-PQ208 Xilinx 40万门Spartan-3 FPGA芯片
2) XCF02S Xilinx配套配置芯片
3) CY7C68013A Cypress公司出品的Usb2.0高速芯片
4) AS2830-3.3  3.3v电源芯片
5) AS1117-2.5  2.5v电源芯片
6) FAN1589-1.2 1.2v电源芯片
7) MAX3232 串口芯片
8) 40MHZ有源晶振(带插座,用户可自由更换其他晶振)
9) EEPROM :AT24C02
10) STC811复位芯片
11) 8个LED发光二极灯

实验配套介绍

1.跑马灯实验
2.串口通讯实验
3.USB IN实验
4.USB OUT实验
5) 蜂鸣器实验
6) 数字时钟实验
7) 拨玛开关实验
4) IIC接口实验
5) 1602液晶显示实验
7) 矩阵键盘实验
7) PS2键盘实验
8) 数码管显示实验
9) 交通灯实验
10) 8色 VGA显示实验

以上实验例程都有Verilog、VHDL两种语言的源代码!所有实验例程都基于ISE工程

销售清单
1. Mars-XC3S400-U FPGA开发板 一块
2. Mars-EDA-UE基础实验板  一块(含1602液晶模块)   (如果不需要这个实验板,可减少100元)
3. 配套光盘 一张(含开发手册、板子原理图、配套源代码、常用EDA软件)
4. 串口线  一条
5. Xilinx CPLD/FPGA 通用下载线  一条 ()
6. USB线  一条 (用于USB通讯,也可以USB供电)
7. 内正外负 5V  电源 一个(选配,需要的用户另加15元)

关于质保和技术支持:

质量问题,产品本身1个月保换,半年免费维修(CPLD/FPGA、单片机主芯片、液晶模块出厂均测试完好,不在质保之列)。 本开发板系统为3.3V系统,用户自己扩展功能模块时,请勿直接与5V系统对接!!

电话支持:
仅限帮助用户把产品配套的代码在开发板上跑起来,确认板子硬件有无问题。
