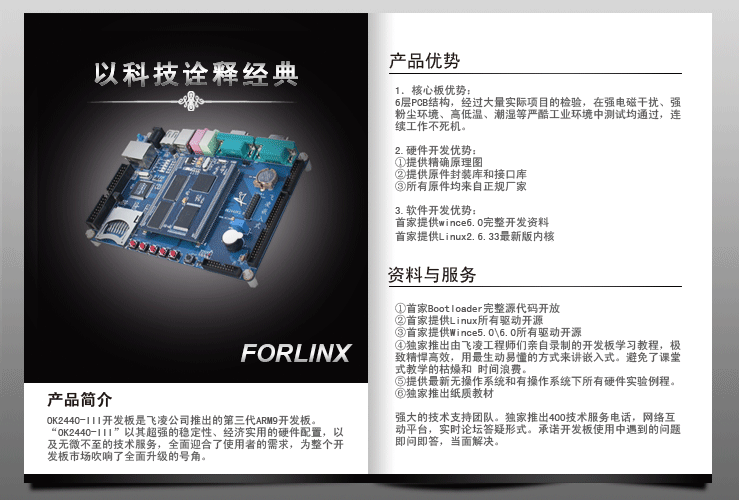

产品概述 |
1 国内率先采用标配128M NAND, 同时真正解决大块NAND FLASH驱动难题
2 独创的双操作系统配置，结合大容量存储，让用户开发学习游刃有余
3 标配4M NOR FLASH ，运行uC/OS-II可获得更充足的存储空间
4 非常丰富的ADS实例，使您真正体会“ARM就是单片机”
5 经过优化的驱动，目前为止独家实现真正130万像素的CMOS摄相头
6 众多实用接口及配套实验教程（带源码），初学者更有机会从简单到熟练
7 全新提供包括首创‘动态修改分辨率/WINCE超级终端/温度测量’等DEMO源码
8 蓝牙设备/WIFI模块全套技术支持
9 一贯奉行的“与客户共成长”理念让您用起来更舒心 |
| 硬件资源 |
|
CPU |
三星S3C2440A，主频400MHz，可倍频至533MHz |
|
内存 |
64M，可根据需要扩展到128M |
|
NAND Flash |
支持大容量flash，标准配置128M，可根据需要升级至1G以上 |
| NOR Flash |
一片4M NOR Flash |
|
串口 |
一个五线异步串口，一个三线串口，一个三线扩展引出 |
|
网口 |
一个100M网口，采用DM9000，带联接和传输指示灯 |
|
USB接口 |
一个USB1．1 HOST接口
一个USB1．1 Device接口 |
|
音频接口 |
一路立体声音频输出接口可接耳机
另一路音频输入可接麦克风 |
|
存储接口 |
一个SD卡接口
一个IDE接口可直接挂接硬盘 |
|
LCD和触摸屏接口 |
集成了4线电阻式触摸屏接口的相关电路
目前支持3.5寸、5.6寸、5.7寸、8寸TFT液晶屏
3.3V/5V电源供电，可为多款液晶提供电压支持 |
|
摄像头接口 |
板上带有一个2mm间距的20P插座做为扩展，用户可使用此扩展口连接 各种摄像头 |
|
时钟源 |
内部实时时钟（带有后备锂电池） |
|
复位电路 |
一个复位按键；采用专用复位芯片进行复位，稳定可靠 |
|
调试下载接口 |
一个20芯Multi－ICE标准JTAG接口
配有一块儿下载调试板，支持WIGGLER调试及JTAG下载 |
|
电源接口 |
5V电源供电，带电源开关和指示灯 |
|
温度测量 |
一个高精度温度传感器，如果您感兴趣，可以做一个多点的温度采集系统。 |
| 红外 |
一个一体化红外遥控接收头 |
| AD转换 |
一个可调电阻接到ADC引脚上用来验证模数转换 |
| EEPROM |
一片IIC接口的EEPROM |
| 其他 |
五个用户按键
四个用户LED
一个PWM控制蜂鸣器 |
|
|
|
软件资源 |
|
Bootloader: |
|
启动时间 |
可以设置启动时间 |
|
启动方式 |
可设置默认启动方式，WINCE或Linux |
|
下载调试 |
支持USB及串口方式下载，可以通过USB将OS或者应用程序下载到内存进行调试 |
|
FLASH管理 |
支持FLASH的烧写、擦除、坏块管理等功能 |
|
其他 |
支持双操作系统
Linux可自行设置添加启动参数
支持yaffs2文件系统的烧写 |
|
|
|
嵌入式Linux操作系统： |
|
内核 |
Linux 2.6.12内核
支持cramfs/ramfs/etx2/fat32/nfs/yaffs等文件系统 |
|
文件系统 |
目前提供yaffs2格式的文件系统 |
|
驱动支持 |
- 系统中断和系统时钟驱动
- 串口驱动（Serial device driver）
- 块设备驱动（包括IDE硬盘，SD卡）
- Nand Flash驱动
- 网卡驱动
- 实时时钟驱动
- USB Host驱动
- 液晶（LCD）驱动，触摸屏驱动
- CMOS摄像头驱动
- USB摄像头驱动
- 温度传感器驱动
- LED驱动
|
|
网络协议及网络应用程序 |
- 完整的TCP/IP协议
- Telnet服务器
- Telnet远程登录
- FTP服务器
- Web Server
|
|
图形界面 |
QT/Embedded 支持文件浏览器、mediaplay播放器等 |
|
USB设备支持 |
优盘、移动硬盘、USB鼠标、键盘、USB HUB、
USB 摄像头（中芯微301系列芯片） |
|
常用命令 |
cat，chmod，discard，echo，flashfsd，flashwrite， free，genhtml，hostname，init，kill，loader，ls，mkdir，mount，ps，reboot，rm， smanaged，sysconf， yes，insmod，lsmod，rmmod |
|
编译工具 |
交叉编译环境链：2.95.3、3.3.2、3.4.1 |
|
其他 |
提供环境搭建、内核配置、应用程序开发、驱动程序开发等教程及例程源码。 |
|

FTP服务器 Telnet服务器
|
|
  USB 摄像头网络显示 Web Server
|
|
  QTE图形界面 世界时间
|
  文件浏览器 图片浏览器 |
  视频播放 手写输入 |

游戏 游戏 |
| WINCE操作系统： |
|
版本 |
Windows CE 5.0 |
|
驱动支持 |
- 系统中断和系统时钟驱动
- 串口驱动（支持三串口）
- 块设备驱动（SD卡）
- Nand Flash驱动
- 以太网卡驱动
- 实时时钟驱动
- USB Host驱动
- USB Slave驱动
- 液晶（LCD）驱动
- 触摸屏驱动
|
|
显示 |
支持320×240、640×480、800×600、1024×768分辨率，并可动态调整 |
|
其他 |
支持MediaPlayer播放器、IE浏览器等。
支持注册表保存功能
支持MFC、.NET2.0 |
|

图片浏览 媒体播放器
|
|

注册表管理器 修改分辨率
|
|

IE浏览器 游戏
|

温度测试程序 串口测试程序 |
| 无操作系统支持的应用程序开发DEMO（ADS环境下开发） |
|
测试功能 |
- 蜂鸣器
- 实时时钟
- A/D转换
- 按键及中断
- 红外接收
- 温度传感器
- IIC EPPROM
- 摄像头
|
|
|
|
开发套件包含的内容 |
1、一块已测试好的 OK2440V3 开发板（包括核心板与底板）
2、OK2440V3 用户光盘
3、一条串口线（一头针一头孔）
4、一条网线（交叉网线）
5、USB 线一条
6、一个5V 直流电源
7、一个仿真下载多功能板
8、一个包装盒
9、3.5" TFT LCD 一块 ，带触摸屏，带触摸笔
10、一本《飞凌开发板配套教程》 |
 | |

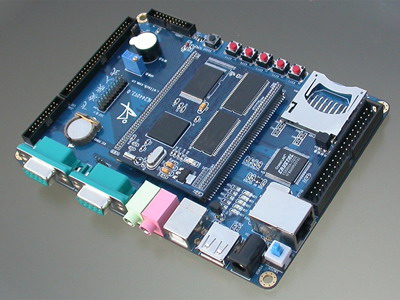

开发板套件 外观 |
|
光盘包含资料 |
1、 ADS v1．2安装程序（评估版）；
2、 ADS v1．2的JTAG调试软件；
3、 烧写工具软件；
4、 串口工具软件sscom32.exe、dnw.exe、tftp.exe；
5、 USB Device接口驱动程序；
6、 BOOTLOADER源代码；
7、 非操作系统测试程序源码；
8、 Linux for S3C2440内核源码包、文件系统、应用程序源码以及编译工具；
9、 Windows CE for S3C2440 BSP包以及Platform Build集成开发工具；
10、核心板、底板电路原理图（PDF格式）；
11、详尽的用户手册；
12、全部芯片手册及资料； |
|
用户手册目录 |
| 基础部分 |
一.OK2440开发板硬件介绍
1.1 开发套件包含的内容
1.2 用户光盘内容说明
1.3 OK2440开发板外观
1.4 OK2440开发板硬件资源
1.5 硬件资源分配
1.5.1 地址空间分配以及片选信号定义
1.5.2 开发板接口说明
1.5.3 按键说明
1.5.4 LED指示灯说明
1.5.5 跳线分配表
1.6 OK2440开发板主要硬件说明
1.6.1 系统存储器
1.6.2 JTAG及复位逻辑
1.6.3 LCD/触摸屏接口引脚定义
1.6.4 IDE （也作为总线接口） 接口引脚定义
1.6.5 GPIO扩展口引脚定义
1.6.6 SD卡接口
1.6.7 IIS音频输入输出接口
1.6.8 摄像头接口:
1.6.9 串口电路
1.6.10 USB接口
1.6.11 功能按键及用户LED指示灯
1.6.12 AD转换电路
1.6.13 红外接收电路
1.6.14 温度传感器
1.6.15 IIC电路(24c02)
1.7 OK2440支持的操作系统及其驱动
1.7.1 Linux操作系统
1.7.2 WINCE操作系统
二.OK2440开发板基本使用
2.1 OK2440外部硬件连接
2.2 windows下驱动的安装
2.2.1 安装USB驱动
2.2.2 安装并口驱动程序
2.3 调试终端使用
2.3.1 DWN软件的使用
2.3.2 超级终端的使用
2.4 bootloader使用全攻略
2.4.1 bootloader简介
2.4.2 功能菜单说明
2.4.3 选择菜单说明
2.4.4 参数设置说明
2.4.5 通过USB下载程序并写入FLASH
2.4.6 用sjf2440.exe烧写bootloader程序
2.5 ADS 下的 led试验
2.5.1 ADS安装
2.5.2 使用ADS创建工程
2.5.3 编译和链接工程
2.5.4 H-JTAG的安装使用
2.5.5 用AXD进行代码调试 |
| WINCE部分 |
一.预装Wince使用说明
1.1 如何启动 WINCE
1.2 如何使用SD卡
1.3 使用Windows Media Player播放MP3和视频
1.4 如何浏览网页
1.5 触摸屏校正
1.6 在 WINCE 和桌面系统之间建立连接
1.6.1 安装驱动
1.6.2 使用微软 ActiveSync 同步传输工具进行通讯连接
1.7 如何为wince屏幕抓图
1.8 查看修改wince注册表
1.9 如何动态修改液晶分辨率
1.10 应用程序的运行
二.Wince开发教程
2.1 安装Windows CE.NET开发环境
2.2 安装基于OK2440的BSP包
2.3 更新开发环境（PB5）
2.4 新建工程
2.5 内核制定
2.5.1 添加鼠标键盘支
2.5.2 添加U盘支持
2.5.3 添加SD卡支持8
2.5.4 添加注册表保存功能
2.5.5 添加图片浏览器
2.5.6 添加MP3 MP4支持
2.5.7 编译生成Windows CE映象文件
2.6 建立应用程序开发环境
2.6.1 导出SDK
2.6.2 安装eMbedded Visual C++ 4.0
2.6.3 安装SP4
2.6.4 安装SDK
2.7 Wince应用程序开发示例
附录一 CE下访问物理地址的方法
附录二 Windows CE .NET 高级内存管理
附录三 Windows CE .NET 中的中断体系结构
附录四 如何在 Windows CE 5.0 中开发和测试设备驱动程序
附录五 Windows CE .NET 中的文件系统体系结构 |
| LINUX部分 |
一. 预装Linux使用说明
1.1 如何启动linux
1.2 设置linux上电自启动
1.3 linux的参数设置
1.4 文件系统的选择
1.5 鼠标与触摸屏的切换
1.6 通过串口与PC传送文件
1.6.1 向PC机传送文件
1.6.2 接收PC机传过来的文件
1.7 挂接NFS网络文件系统
1.8 挂接SD卡
1.9 挂接U盘
1.10 CMOS摄像头(OV9650)的使用
1.11 USB摄像头的使用
1.12 设置并保存系统时钟
1.13 测试音频 录音与播放
1.14 测试网络连接
1.14.1 查看网络设置
1.14.2 重新设置IP.
1.14.3 使用PING命令
1.14.4 如何DHCP动态获取IP和DNS
1.15 WebServer功能
1.15.1 启动WebServer
1.15.2 浏览Web服务器上的网页
1.16 使用telnet远程登录开发板
1.17 使用ftp传递文件
1.18 如何开机自动运行程序
1.19 如何中止程序运行
二. Linux开发教程
2.1 如何安装RedHat 9.0
2.2 在RedHat中添加新用户
2.3 建立交叉编译环境
2.4 编译内核
2.5 内核配置说明
2.5.1 配置CPU
2.5.2 配置USB鼠标和键盘
2.5.3 配置U盘支持
2.5.4 配置SD/MMC卡驱动
2.5.5 配置串口驱动
2.5.6 配置声卡驱动
2.5.7 如何配置触摸屏
2.5.8 如何配置网眼和中芯微等USB摄像头
2.5.9 如何配置LED驱动
2.5.10 如何配置RTC实时时钟驱动
2.5.11 如何配置yaffs文件系统的支持
2.5.12 配置文件系统（EXT2/EXT3/FAT/NFS）
2.5.13 配置CS8900网卡驱动
2.6 cramfs文件系统制作
2.7 配置PC机linux的ftp服务
2.8 配置PC机linux的telnet
2.9 编译应用程序
2.10 把应用程序传到目标板上运行...
2.11 应用程序实验
2.11.1 串口编程
2.11.2 网络编程
2.11.3 线程编程
2.12 驱动程序实验
2.12.1 LED驱动实验
2.12.2 AD驱动实验
三. Linux 图形编程
3.1 用户界面GUI介绍
3.1.1 常用 GUI 介绍
3.1.2 关于Qt
3.1.3 Qt/Embedded? 简介...
3.1.4 Qtopia 介绍
3.2 Qt 常用工具的介绍
3.2.1 Qt 设计器（Qt Designer）
3.3.2 Tmake
3.3 Qt 的编程
3.3.1 准备实验嵌入式图形开发环境的搭建
3.3.2 准备安装软件包
3.3.3 建立 QTE 开发环境所需要的目录
3.3.4 各个目录功能介绍
3.3.5 编译QTOPIA所依赖的库文件
3.3.6 交叉编译qtopia
3.3.7 将qtopia挂在到目标板上
3.3.8 简单的“hello world”实验
附录一Minicom使用指南
附录二Linux常用命令详解
附录三内核配置详细说明 |
| 实验部分 |
|
实验一 硬件连接实验
实验二 USB驱动安装实验
实验三 并口驱动安装实验
实验四 Minicom配置实验
实验五 超级终端配置实验
实验六 DNW配置实验
实验七 NFS配置及使用实验
实验八 ADS编程实验
实验九 流水灯实验
实验十 蜂鸣器控制实验
实验十一 按键控制实验
实验十二 温度采集实验
实验十三 红外模块控制实验
实验十四 串口编程实验
实验十五 NAND FLASH应用实验
实验十六 看门狗定时器实验
实验十七 IIC总线应用实验
实验十八 TFT 液晶屏显示实验
实验十九 触摸屏控制实验
实验二十 中断实验
实验二十一 U盘测试实验
实验二十二 安装交叉编译器实验
实验二十三 内核编译实验
实验二十四 shell编程实验
实验二十五 多进程编程实验
实验二十六 多线程编程实验
实验二十七 网络编程实验—服务器/客户机
实验二十八 进程通讯实验
实验二十九 Makefile编程实验
实验三十 制作文件系统实验
实验三十一 编译应用程序实验
实验三十二 串口与pc机文件传送实验
实验三十三 内核的makefile和kconfig编程实验
实验三十四 字符驱动编程实验
实验三十五 实时时钟显示实验
实验三十六 音频测试实验
实验三十七 SD卡测试实验
实验三十八 Web服务器移植实验
实验三十九 vsftp服务器移植实验
实验四十 Dhcp服务器移植实验
实验四十一 USB摄像头驱动移植实验
保卡图示：
此板也可配4.3寸屏，5.6寸屏，7寸屏，8寸屏
OK2440III开发板+3.5寸屏 价格：780 (活动期间有礼送按798元一套）
OK2440III开发板+4.3寸屏 价格： 960
OK2440III开发板+5.6寸屏 价格： 1160
OK2440III开发板+ 7寸屏 价格： 1260
OK2440III开发板+8寸屏 价格： 1360
