QD-DSP2407开发板--TI 2000系列--开发板商城

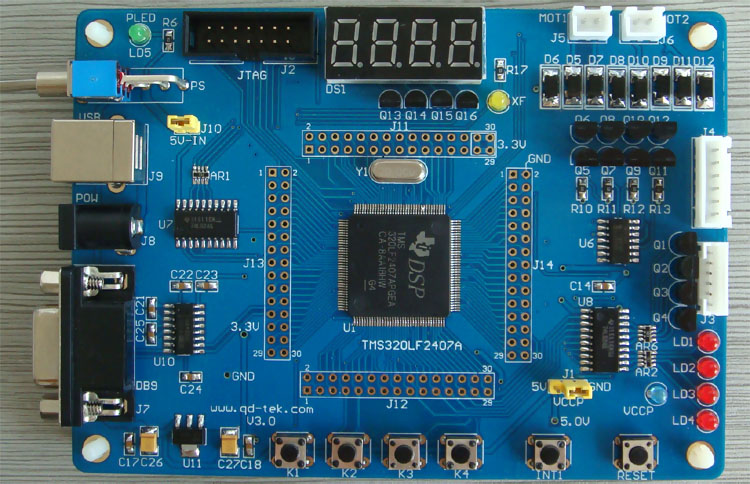

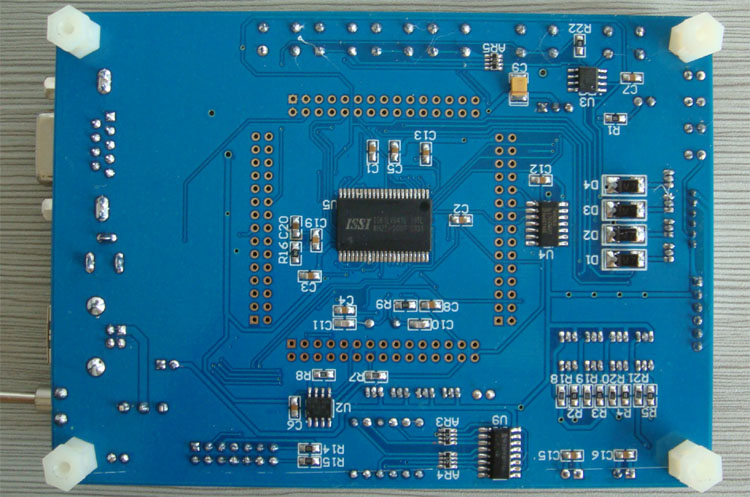

QD-DSP2407开发板
销售状态: 本站销售,热卖中
浏览次数:16513次 赠送积分:100 分
商品规格:TMS320LF2407A+64K SRAM
供 应 商:
商品价格: ¥420元
¥420元
市场价 商城价


[系统资源]

DSP处理器TMS320LF2407A,最高工作频率40MHz;
DSP芯片内置2.5k字SRAM;
DSP芯片内置32k 字FLASH;
外扩32k×16bit的程序RAM,32k×16bit的数据RAM;
XF指示LED一个;
DSP所有功能引脚引出,120pin;
程序、数据、IO均能独立寻址64k;
4个独立按键;
4个LED指示灯;
SCI模块――RS232通讯接口电路,3.3V专用MAX3232接口电路;
SPI接口输出4位数码管;
两路PWM模块――PWM控制微型直流电机正反转;
步进电机接口,支持标准2.0和2.54间距接口的步进电机;
VCCP编程指示灯【高亮蓝光】,专门设计的VCCP 5.0V稳压电路,Flash烧写稳定可靠,兼容各主流厂家的仿真器;
一个复位按键,SP708专用系统复位芯片;
一个中断按键,模拟外部中断输入。




[扩展接口]

DC5V外部电源接口;
IEEE 1149.1标准JTAG接口;
120pin全部功能引脚通过插座引出,用户可以扩展使用;
RS232标准DB9接口插座;
直流电机接口;
步进电机接口。

[代码及实验项目]

1.外部RAM测试程序实验;
2.定时器控制LED程序实验;
3.按键与走马灯控制程序实验;
4.SCI串口通讯实验;
5.SPI接口的D/A实验;
6.PWM电机控制实验;
7.步进电机控制实验;

以上项目均提供C语言版本的程序源代码。

[相关资料]

1.完整的原理图(pdf格式),快速掌握多项实用技术的具体应用;
2.在线烧写FLASH的方法与工具,用以固化用户自己的程序;
3.用户手册:非常详细,包含电路分析、代码介绍、CCS2000快速入门指导等;

套件组成:

1、DSP2407开发板1块
2、串口直连线1根
3、内正外负5V电源一个
4、直流电机2个
5、步进电机1个
6、内正外负5V电源一个
7、配套光盘1张
