我们根据目前视频开发应用方向,设计了这块功能完整,结构合理,资源丰富的视频开发板,这块板可以很方便的和我们目前的FPGA下载板进行直接 连接使用,您只要我们的下载板插在我们的这块板上,就可以构成一套完整视频开发应用系统.比如我们的NIOS II开发板,XC2S200嵌入式开发板,EP1K100下载板等等!我们还将推出更多功能强大设计合理的FPGA核心板.并保持与目前这块视频开发板的兼容性.所以选用我的视频采集板能够充分保证您的设计的需要,并能够根据您所研究的方向和项目的复杂程度选用不同容量的FPGA核心板.
SAA7111经过多年的使用,目前有大量的成熟的开发和使用文档和相关设计例程.所以选用这颗视频AD是比较合理的使用范围和方向.THS8134是TI新型的视频编码芯片支持目前的HDTV的视频模式.
我们提供完整的视频AD的控制源代码,和视频DA源代码和参考设计.使用这套结构可以构成完整实时视频采集和处理系统.将采集的视频信号通过我们的USB接口直接传PC进行处理.如果购买2套这样的板,可以做视频传输试验(通过USB接口).我们今后还将推出网络接口板,和大容量存储设备扩展板.这样就能充分保护您的投资,并能为您的应用范围提供更为强大的扩展的硬件保障.

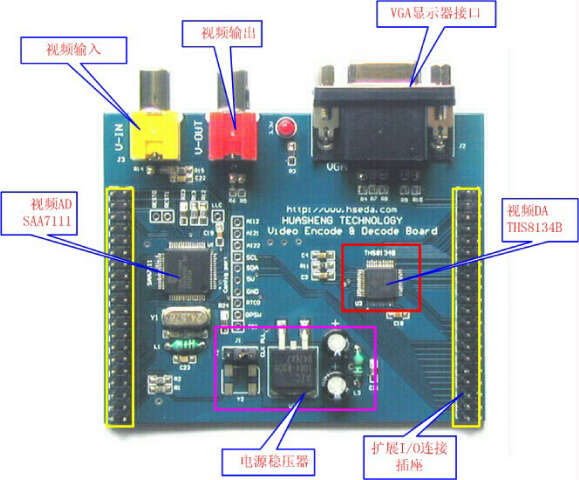

板上资源:
1.SAA7111视频AD,可以方便的配置成为24BIT,16BIT,或8BIT模式.
2.有2个莲花视频插座,一个输入,(用户可以扩展为4个VIDEO输入沟,因为这部分都已经做了引出).一个做视频输出监视.
3.板上载有独立的电源模块,可以稳定提供视频板运行时的电源,避免使用FPGA下载板电源造成干扰和不稳定.
4.THS8134B高速视频DA,可以产生24BIT真彩视频输出.这样使用操作系统的时候就比较方便了.
5.板上载有一个27M有源晶振.用户可以使用板上时钟,也可以直接使用FPGA核心板的时钟.通过我们设置在板上的跳线进行选择.
软件部分:
1.SAA7111 I2C配置程序(VHDL源码).
2.THS8134B 测试源代码(VHDL源码).
3.小波变换处理程序(VHDL源码)这部分代码要单独付费购买.
4.SAA7111采集到TH8134B实时输出测试程序.
5.SDRAM控制器IP核(VHDL源码)
6.THS8134B VGA彩条信号输出程序.
7.SAA7111 VIDEO IN TO VIDEO OUT测试程序 |
|
