Embest S3C2440A多功能型开发板

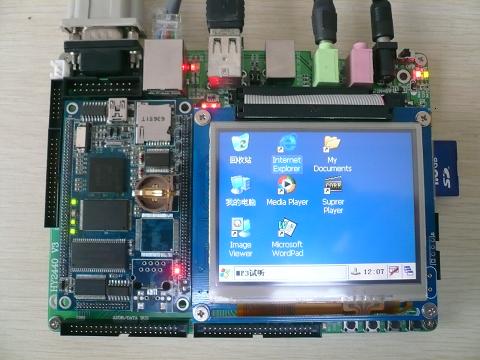

说明: Samsung S3C2440A多功能型开发板采用核心板+底板+3.5寸320*240分辨率触摸显示屏结构,底板带有不同LCD接口,可直接支持2.8″、3.2″ 、5.7″ 、6.4″ 、8.4″、10.4″各种厂家显示屏.

核心板图片

底板图片
一.核心板性能特点:

1. 超小尺寸：8.5mm*5.4mm*1.2 mm、六层PCB工艺,稳定可靠
2. 系统采用S3C2440A  400MHz,最高533 MHz；64M  SDRAM;  64M Nand Flash
3. Mini USB主、从接口、Mini SD卡
4. LCD显示接口,支持多种厂家、不同尺寸LCD显示屏
5. 音频输入、输出接口、网络接口、全功能通信串口、JTAG接口
6. 5V、3.3V灵活供电方式，并扩展所有I/O接口,方便二次开发需要

二. 底板性能特点:

1. 底板含有50PIN 和25PIN两种接口方式,支持各种单色/伪彩/真彩液晶屏(分辨率最高可达1024x768)，支持四线电阻触摸屏,方便选用
2. 标准10M 以太网(RJ-45)接口；立体声音频输出接口，麦克风接口
3. 两个RS232 DB9全双功串行接口(亦引出TTL 接口)，其中COM1为调试口
4. 两个USB Host A 型接口；一个USB Slave B 型接口，(USB1.1 协议)
5. SD 卡存储接口；IDE硬盘接口；外挂显示屏电源接口
6. 一个2.0 间距20 针标准JTAG 接口，主要用来下载BIOS/vivi
7. 板上有板载实时时钟电池；电源接口(5V)，带电源开关和指示灯
8. 一个44 针GPIO总线接口(16 位数据总线、6 位地址总线、4 个可编程片选；34 针GPIO 接口(包括10 个中断、1个SPI、1个I2C 接口、2 个时钟输出、2 路PWM、6 路AD )等。

三.软件资源：
（1）软件调试
提供硬件的测试程序包含：DA，LCD， LED，KEY，NAND FLASH，SD/MMC，IIS，IIC， UART，RS485，CAN，WATCHDOG，USB，UC/OS，RTC等各个硬件模块的测试程序
（2）Linux软件
bootloader: 除了拥有vivi的一般功能，还具备下面功能；  Xmodem传输协议；支持更新和烧写bootloader；支持各种环境变量的设置；支持tftp进行bootloader，内核与文件系统的传输和烧写（支持10M和10M/100M两种网卡）；支持分区设置 ； 可以在bootloader对LCD进行设置和测试；内核和驱动；对于产品的硬件资源，基本上都具备驱动程序和测试程序；Linux kernel 2.4.18； ROM/CRAM/EXT2/FAT32/NFS file system；  JFFS2 filesytstem；系统中断和系统时钟驱动 ；串口驱动 ；网络驱动 ；USB主口和从口驱动； LED驱动，点阵LED；数码管驱动； LCD驱动；  触摸屏驱动； 输入输出IO驱动； 音频IO和麦克风驱动；  SD/MMC卡驱动；  IIC和SPI驱动； NAND FALSH和NorFLASH驱动；USB键盘和鼠标、U盘、USB摄像头驱动；还有更多的驱动程序。。。。。
文件系统： RAMDISK文件系统；QT文件系统 ； Minigui图形系统；Busybox的命令集； FTP；TCP/IP还有更多的驱动程序。。。。。
（3）WinCE软件
Bootloader:
Nboot_Debug ：NandFlash 启动代码Debug 版本，用于调用 EBOOT
Nboot_Release： NandFlash启动代码 Release版本，用于调用 WinCE.NET Image文件
Eboot：WinCE.NET4.2下的 Ethernet BootLoader，用于 Ehternet 在线调试和Ehternet下载烧录
内核和驱动： 显示驱动程序 ； I2S音频驱动程序；10M 以太网（CS8900）驱动程序； 触摸屏驱动程序 ； USB主设备驱动程序； USB 从设备驱动程序；串口（UART0）的驱动程序； NandFlash 驱动程序；实时时钟驱动程序 ；LED 灯驱动程序；SD/MMC 驱动程序
