1.1 概述

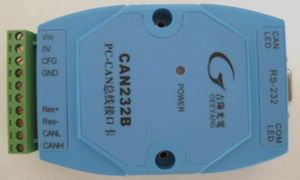

GY8501 CAN232B智能PC-CAN总线接口卡是带有RS232接口和1路CAN接口的CAN总线适配器，可进行双向传送。
GY8501可以被作为一个标准的CAN节点，是CAN总线产品开发、CAN总线设备测试、数据分析的强大工具。采用该接口适配器，PC可以通过RS232串口接口连接一个标准CAN网络，应用于构建现场总线测试实验室、工业控制、智能楼宇、汽车电子等领域中，进行数据处理、数据采集、数据通讯。同时，USB-CAN接口适配器具有体积小、方便安装等特点，也是便携式系统用户的最佳选择。
GY8501设备中，CAN总线电路采用独立的DC-DC电源模块，进行光电隔离，使该接口适配器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。
GY8501产品配备厂家提供的CANTools工具软件，直接进行CAN总线的配置，发送和接收。用户也可以参考我公司提供的DLL动态链接库函数、VC/VB例程编写自己的应用程序，方便的开发出CAN系统应用软件产品。
利用吉阳光电的CAN232B接口卡进行二次软件开发时，您完全不需要了解复杂的RS232串口转CAN总线协议。
注：GY8501 CAN232B接口卡一般适用于通过PC进行CAN总线设备的通信、数据收发、监控测试等。查看>>GY8501 CAN232B与GY8502 CAN232MB之间的详细区别。
1.2 性能与技术指标
● 智能CAN卡，内建微处理器；
● 支RS232与CAN总线的协议转换；
● 支持CAN2.0A和CAN2.0B协议，支持标准帧和扩展帧；
● 支持双向传输，CAN发送、CAN接收；
● 支持数据帧，远程帧格式；
● 支持CAN卡自收发测试；
● CAN总线数据的分析和解析，具备CAN总线分析仪的功能；
● CAN控制器波特率在5Kbps-1Mbps之间可软件设置；
● CAN总线接口采用光电隔离、DC-DC电源隔离,隔离电压：1000Vrms；
● RS232工作在最大57600bps时，每秒钟最大流量为300帧CAN总线数据；
● 外部直流工作电源：7－40V输入 (2008-3-20之前版本为＋5V)
● 工作温度：0～70℃；
● 外壳尺寸：100mm*70mm，支持DIN导轨安装方式。
1.3 典型应用
● 通过PC或笔记本的RS232接口实现对CAN总线网络的数据发送和接收;
● 慢速CAN网络数据采集、数据分析；
● 通过RS232串口与CAN总线设备通信控制；
● RS232网络转CAN网络接口；
● 扩展标准RS232网络通讯长度；
● 工业现场网络数据监控。
1.4 产品销售清单
1）GY8501 CAN232B智能CAN总线接口卡。(原型号名称QZ-CAN232B)
2）DB9串口线缆一根。
3）光盘1张。（CAN总线通信测试软件CANTools，以及Visual C++的CAN测试软件的源代码、DLL，LIB等开发文件，用户手册，CAN总线相关资料等）；
1.5 技术支持与服务
货到10日内无条件退货；一年内免费维修或更换；终身维修服务。
