AVboardHD开发板用户手册
一.开发板简介

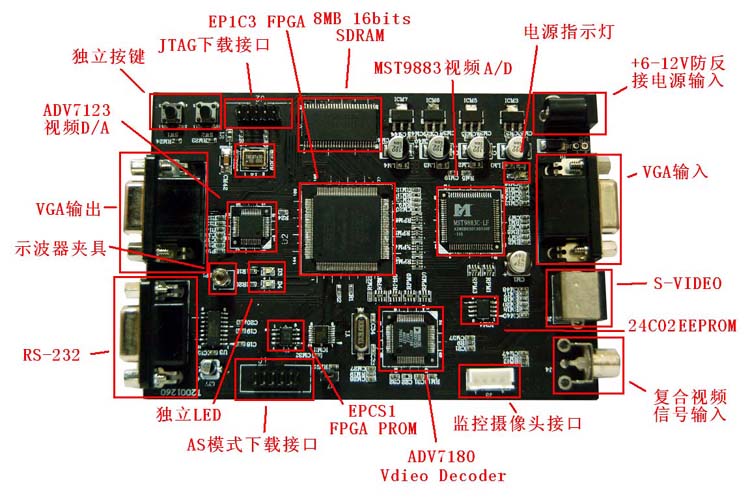

AVboardHD开发板是专为基于FPGA/IC的视频处理设计者开发的软硬件系统，图片如下：

该板属于本公司高端产品黑金刚系列，其设计来源于专业的投影机设计厂商，采用全贴片工艺，具备PC VGA(最高1280x1024@60)或FULL HD 1080p/720p高清和PAL/NTSC/SECAM标清双路视频信号输入（ITU BT.656/BT.601格式可选）；外挂一片4Mx16bits大容量SDRAM作为片外桢缓存；输出采用高速ADV7123 240MHz视频D/A转换（最高支持1600x1200@60）。在接口上配备了复合视频信号接口，S-video, VGA输入/输出，RS-232甚至监控摄像头接口，可谓接口齐全，功能强大。
但是，该板价格却只有同类产品的五分之一，因为该板是国内第一款针对个人设计的视频开发系统。它打破了视频开发系统动辄上万的垄断价格，为目前大量设计处理PAL/NTSC/SECAM信号和高清处理算法找到一个高性价比的开发平台，是目前市面上绝无仅有的FPGA视频处理平台。

二.开发板资源
开发板资源如下：
1. Altera EP1C3T144C8 FPGA, 容量达30万门
2. EPCS1配置芯片，使系统具备脱机运行能力，并且可以瞬时上电工作
3. MST9883 VGA/HD VIDEO A/D转换器，最高支持1280x1024@60Hz输入，也支持1280x720 (720p)/ 11920x1080 (1080p)高清数字电视视频信号输入
4. ADV7180 Video Decoder，具备PAL/NTSC/SECAM自动识别功能，BT656/BT601格式可选
5. ADV7125-240 视频D/A转换输出接口，最高支持1600x1200@60Hz输出
6. HY57V641620-H 4Mx16bits SDRAM片外桢缓存
7. RS-232串行
8. 6-12V防反接电源输入（推荐使用6.5伏输入）
9. AS模式下载线接口
10. JTAG模式下载线接口
11. 按键（2个）
12. LED发光二极管（2个）
13. 50MHz高速有源时钟源
14. AT24C02 EEPROM 存储器
15. 示波器探头地线夹夹具

三. 开发板特性
1. 30万门FPGA
2. 配备FPGA配置芯片，无需PC或MCU下载FPGA代码，上电即时运行
3. PAL/NTSC/SECAM标清全格式支持并自动识别
4. ITU BT.656/Bt.601接口全兼容
5. VGA输出，最大支持1280x1024@60Hz
四. 开发板试验（内容详见试验程序说明）
1. PC视频采集回放试验，PC信号接入开发板，经A/D转换，FPGA处理，D/A转换，回放至显示器。
2. 视频采集及数据观察试验，可用SignalTAP观察到视频信号的值
3. 隔行转逐行（Deinterlace）参考设计程序
4. YUV4:2:2转YUV4:4:4参考设计程序
5. NTSC/PAL解码判断参考设计程序
6. 1024x768@60Hz彩条显示程序
7. 串口9600波特率PC通讯实验
8. SDRAM控制器参考设计

四.开发板出货清单
项目 数量 说明
AVboardsp 1 主开发板
Altera 下载电缆 1 增强型Byter BlasterII
AVboardsp原理图 1
AVboardsp用户手册 1 本文档
实验源程序  Verilog,VHDL
Max plusII 10.0 软件 1
Quartus2 5.0软件 1
9V电源适配器（可选） 1 3-12V可调节（加20元）

五.附件：
开发板及下载电缆照片

附赠video采集缩放VGA显示程序，本程序是学习FPGA视频开发经典的例子。ITU-BT.656,YUV 4:2:2标清隔行信号进入FPGA，经SDRAM控制器存入片外SDRAM，取出后进行缩放处理，然后经VGA控制器输出到显示器显示。程序结构框图如下：
