高性价比USB2.0+FPGA开发板 USB开发板

销售状态： 本站销售，热卖中

浏览次数：6080次

赠送积分：0 分

商品规格：高性价比USB2.0+FPGA开发板 USB开发板

供应商：

商品价格：	~~￥999元~~	￥899元
	市场价	商城价

开发板简介

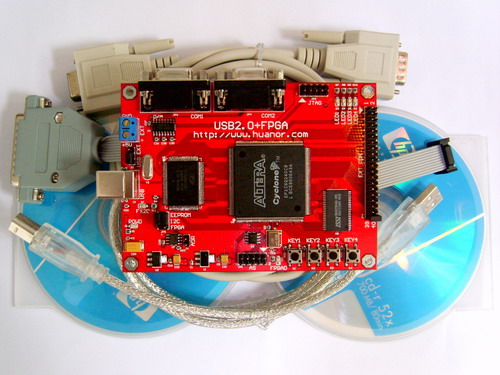

该USB2.0+FPGA开发板，主要由低功耗USB2.0控制芯片CY7C68013A－128AXC、FPGA芯片EP1C6Q240C8和SRAM芯片IS61LV25616AL-10T共同组合完成，实现USB2.0的高速传输。该USB2.0+FPGA开发板的实际传输速度可达38MBytes/s。利用该USB2.0+FPGA开发板可以轻易搭建高速数据采集系统。
不论你是USB开发方面的新手还是有一定基础的开发人员，都能从本开发板套件中获益。完整详细的中文开发文档，包含了我们开发团队多年从事USB开发的精华。如果你是初学者，除了详细的开发文档做教程，我们还专门录制了开发录像，手把手把你领入USB开发的殿堂。如果你是有一定基础的开发人员，我们关于GPIF和SLVE FIFO方面的深入研究，可以为你的实际开发提供宝贵的经验，节省你宝贵的开发时间，提高实际的USB数据传输速度。

开发板功能特点
●符合USB2.0规范，480Mbps高速传输协议标准，兼容USB1.1；

●完整的固件下载方案，通过VC应用软件下载固件程序到68013芯片中运行；

●完整的在线编程方案，提供8K bytes程序空间(EEPROM)，不需要编程器就能在开发系统上反复烧写程序代码；

●完整的在线仿真调试方案，通过全窗口化开发环境Keil C，不需要仿真器就能进行仿真调试；

●完整详细的中文开发文档，可当作开发资料参考手册使用；

●生动的开发教程录像，助你迅速掌握USB开发要领；

●GPIF开发教程，通过一个实例详细介绍GPIF的开发过程，包括波形编辑，固件编程，实例测试等；

●SLAVE FIFO开发教程，通过一个实例详细介绍SLAVE FIFO的开发过程，包括固件编程，实例测试等；

●实用的固件下载实例，大大提升产品的灵活性；

●丰富的实验例子：控制传输，中断传输，同步传输，批量传输，读写速度测试，GPIF单字节读写试验，
    GPIF大数据流读写试验，SLAVE FIFO 8位数据读写试验，SLAVE FIFO 16位数据读写试验，
    USB转串口试验，固件程序下载，IO端口控制，I2C控制等；

●速度测试，实际传输速度可达38Mbytes/s；

●完整的开发源代码，包括：固件(Keil C51)、应用程序(VC6.0)开发环境(工程)、FPGA源代码、
    驱动程序(DDK和DriverStudio)等，缩短用户的开发时间；

●芯片选型,采用128脚FX2芯片CY7C68013A-128AXC，EP1C6Q240C8提供丰富的FPGA资源，
    大容量256K×16bits 的SRAM，满足高速数据的实时采集；

●丰富的扩展接口，所有GPIF和SLAVE相关引脚连接到FPGA并有40PIN的外扩插座，独立IO总数达36个，
    可以方便与外设连接进行二次开发；

项目	说明
硬件主要配置	USB芯片：CY7C68013A-128AXC FGPA芯片：EP1C6Q240C8 SRAM芯片：IS61LV25616AL-10T FPGA配置芯片：EPCS4 串口收发芯片：MAX3232ESE EEPROM芯片：AT24C64AN 3.3VLDO:LM1117-3.3 1.5VLDO：LM1117-1.5
用户扩展接口	留有40引脚IDC接口供用户进行二次开发，用户可用IO总数达36个，外供3.3V电源。
开发文档	详细的开发文档：USB2.0＋FPGA开发文档
VC源代码	CYDEMO应用程序源代码 CYPRESS控制面板源代码
固件源代码	由于代码较多，几乎每个开发实例都有对应的源代码，故再此不一一列出，具体见开发实例。
FPGA源代码（VHDL）	写速度测试实例读速度测试实例 SLAVE FIFO 8位读写测试实例 SLAVE FIFO 16位读写测试实例 GPIF单字节读写测试实例 GPIF大数据流读写测试实例 IO测试实例
驱动源代码	固件下载驱动，已构建VC开发环境 FX2通用驱动，已构建VC开发环境
开发实例	固件程序选择实例固件程序下载实例控制传输实例中断传输实例批量传输实例同步传输实例写速度测试实例读速度测试实例多线程测试实例 IO测试实例 I2C测试实例 8位SLAVE FIFO 写实例 8位SLAVE FIFO 读实例 16位SLAVE FIFO 写实例 16位SLAVE FIFO 读实例 GPIF 单字节写实例 GPIF单字节读实例 GPIF大数据流写实例 GPIF大数据流读实例 USB转串口实例连接设备实例获取端点列表实例 68013内部单片机复位实例 68013内部单片机锁定实例获取设备描述符实例获取接口描述符实例获取配置描述符实例获取端点描述符实例获取字符描述符实例获取传送帧实例
其它开发教程	FX2在线仿真教程 FX2在线编程教程
产品发布	CYDEMO应用程序：CYDEMO.exe 安装文件：cydemo.inf 通用驱动程序：hnrezusb.sys 固件下载驱动程序：hnrezloader.sys
光盘内容	用户登记表 USB2.0＋FPGA开发文档开发录像：软件安装设置录像 SLAVE FIFO开发录像 GPIF 开发录像 CYPRESS 开发包：EZ-USB_devtools_version_261700 开发工具：VC编程插件Visual Assist X v10.3.1541.0 C51编译工具keilc51v750a_full++uv3 驱动开发工具DriverStudio V3.2 DDK安装包WIN98 DDK、WIN2000 DDK、WINXP DDK USB调试工具bushound5.0完美版文本编辑器UltraEdit_13.00 大量USB开发相关书籍 USB协议：USB1.1协议（中文和英文），USB2.0协议（英文）， USB OTG协议（英文）芯片资料：板上用到的所有器件资料产品发布实例 VC应用程序源代码固件源代码 FPGA源代码驱动程序源代码电路原理图

产品清单
1、开发板一块；
2、USB双层屏蔽线一根；
3、FPGA下载线一根；
4、串口线一根；
5、光盘两张；
