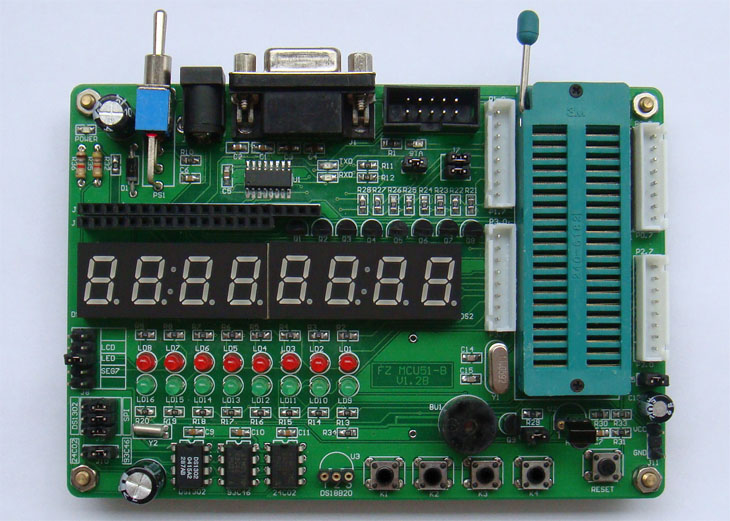

FZ-MCU51单片机开发板集实验开发、编程、仿真和下载于一体，支持AT89S51、AT89S52、AT89S53的和STC系列单片机如STC89C53RC等全系列单片机的编程和实验，使用配套的仿真模块与Keil C51 调试软件μVision2 配合可以直接对实验板上的资源进行在线仿真，P0、P1、P2、P3四组I/O口全部分组引出，直观明了，可以将FZ-MCU51 当作一台独立的仿真器使用，支持单步、断点、连续等方式调试程序，可以通过外扩接口连接线对外部资源进行在线仿真。
串口通讯和ISP下载均有独立指示灯，在ISP下载、串口通讯和仿真时对应的指示灯会指示工作状态，对初学者了解板子工作状况和排错很实用。
FZ-MCU51开发板摆脱了传统繁锁的单片机学习方式，将当今最流行、最经济有效的学习方案完美地集成在了同一个系统中，是一个快捷、高效、灵活的单片机学习、开发方案。
性能特点：
◆ 编程器、实验板、仿真器、ISP 下载线四合一
◆ 大量使用贴片工艺，结构更紧凑，性能更稳定可靠
◆ 可直接使用计算机USB接口供电，也可外接电源适配器供电
◆ 由LED 实现串口工作电源状态、串口工作状态、ISP下载状态指示，简单直观，易于调试
◆ 编程与试验共用唯一的锁紧插座，仿真使用串口, 连线更简洁，操作更方便
◆ 板载丰富的实验硬件资源，使用极少的跳线即可任意切换各资源
◆ 提供丰富的试验例程,附带汇编和C 源代码
◆ 可直接将器件放在锁紧座上进行编程，单独作编程器使用
◆ 配有4条8Pin 外扩接口连接线，可以当作一台独立的51 系列单片机仿真器来使用
◆ 配有ISP 接口和ISP 下载线，下载线可以单独作ISP 使用
功能概述：
FZ-MCU51 目前支持器件：
1、MCS51 --- AT89LS51,89LS52,89LS53,89LS8252 ,89S51,89S52,89S53,89S8252 使用配套的ISP下载线和isplay软件下载
2、STC全系列---使用串口和STC公版下载软件直接下载
板载实验资源和接口如下：
◆ 红绿双色双 8 路LED[LD1-LD16]
◆ 8位数码管[DS1-DS2]
◆ 蜂鸣器[BU1]
◆ 4 只独立键盘[K1-K4]
◆ 一体化红外接收头[HW1]
◆ 16*2 字符型液晶接口[J12]
◆ 128*64 图形液晶接口[J13]
◆ I2C 串行EEPROM 24C02[U7]
◆ 串行EEPROM 93C46[U6]
◆ SPI 串行实时时钟 DS1302[U5]
◆ 1－Wire 串行温度传感器DS18B20 接口[U3]
◆ MAX232 专用串口通讯电路[U1]
◆ ISP 下载接口[J3]
◆ 4*8Pin 仿真、外扩接口[P0.0-P0.7、P1.0-P1.7、P2.0-P2.7、P3.0-P3.7]
跳线使用说明：
J5---内部资源选择跳线：默认短接的，为板子上的实验器件提供电源，实验和仿真板子上的器件时必须短接，如果要仿真板子外部的系统或者客户的目标板，为避免干扰，可以将J5断开
J11---电源引出接口：可以将板子上的5V电源引出给客户自己的目标板供电，为防止误操作插上短路帽，该接口的中间插针已经去掉
Y1---晶振插座：板载晶振，客户可以自行更换为6M、11.0592M、12M、24M等其它频率的晶振
J6---蜂鸣器跳线：默认短接的，在做蜂鸣器相关实验时，需要将J6短接
J4---ISP下载指示灯跳线：默认短接，在进行ISP编程时，指示灯会亮起来
J7---串口状态指示灯跳线：默认短接，在串口通讯和仿真过程中，2颗指示灯会随TXD、RXD的状态而改变，非常直观，该功能对初学者了解串口工作状态很有帮助
J8---显示器选择跳线：该跳线组一共有5个跳线，只有中间的3个有效，分别对应选择显示器件为:LCD、LED和SEG7，LCD短接时使能1602液晶和12864点阵液晶的显示，LED短接时使能板子上16颗LED灯的显示，SEG7短接时使能数码管的显示，在做相关的实验时，需要将用的部分短接
J9---DS1302和SPI选择跳线：该组跳线一共有3个，全部跳在左边时，DS1302有效，全部跳在右边时24C02和93C46有效
J10---24C02和93C46选择跳线：跳在左边时使能24C02，跳在右边时使能93C46
BAT1---DS1302时钟电池插座：若需要组成断电后仍能自动计时的实时时钟，可以为DS1302加上型号为2032的3V纽扣电池，电池插座设计在板子的底部
标准配置：
1、FZ-MCU51单片机开发板一块
2、AT89S52单片机一片
3、仿真芯片一片
4、串口通讯电缆一条
5、1602字符液晶一块
6、8Pin接口引出线4条
7、ISP下载器一个
8、USB接口转5V电源线一条
9、产品资料及软件光盘一张 |
