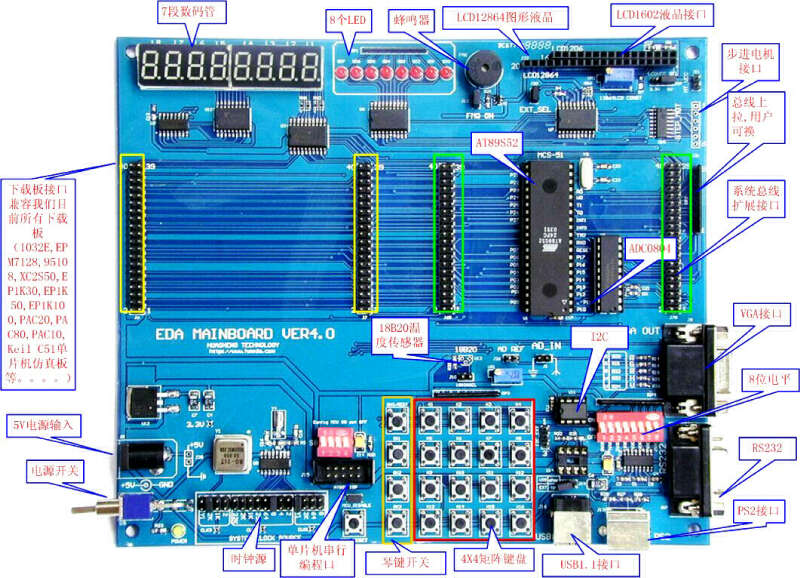

这块底板是根据我们以往设计的EDA3.3开发系统平台为基础，经过重新改进和优化设计而来，因为我们以前的EDA开发系统主要是针对大学EDA实验室设计，所以相对成本较高。这样就限制了很多想进入EDA领域的爱好者。为了答谢各位网友对我们的长期支持和关爱，我们设计了这款功能强大，但是售价低廉的EDA主板，它可以兼容我们以前的所有下载板，（我们将会陆续推出其它一系列PLD评估板，将保持与目前系统平台的兼容性）由于主板上载有单片机ISP编程接口，所以学习和使用单片机就变的非常方便，您可以利用我们提供的单片机ISP编程电缆将您编译好的（.HEX）文件直接下载到单片机中使用，而不需要通过编程器烧写。 可以选择的单片机型号有AT89S51，AT89S52,AT89S53,AT89S8252等型号。可以在板上烧写程序的同时对单片机直进行三级加密。这样又可以当做一个简易AT89S*编程器使用了。利用PLD器件的灵活性和板上所提供的外设构成功能强大，灵活多变的应用 系统。您可以根据要求选用我们提供的两种LCD中 （LCD1620,TMD12864)的任何一种，或是使用您自己购买的其它LCD显示屏。 供电对一般用户，可以直接使用USB供电。因为 开发板一般使用满载电流300-500mA左右。所以完全能够使用USB直接供电。如果您觉得麻烦或为了保护您计算机的安全，可以使用我们提供的外电源直接供电。
您可以根据您的具体要求和所从事的设计任务、资金情况，选用我们所提供的下载板中的任意一块。从最基本的逻辑设计练习到功能强大、结构复杂的SOPC系统设计都可以在我们系统上实现。初学者可以选用门数较低，价钱相对较便宜的下载板进行学习和评估， 比如我们推荐的（ALTERA EPM7128 A+开发试验板（超值PLD学习套件,电子大赛首先配置） 。当然如果您是长时期从事EDA开发，经验丰富的设计人员。也可以选用我们的系统，将您的重点放在软件的设计方面。 特别是对近年来的大学生电子竞赛，更是强有力的工具，直接利用我们提供的下载线，对单片机和PLD进行反复编程烧写，修改程序。将所有精力放在紧张的软件设计方面。 本系统运行稳定，结构合理，可扩展性强，售价低廉。能够最大限度保护您的投资。这是目前性价比较高的EDA产品之一。
开发板的外设通过驱动隔离芯片进行连接，如LE1-LED8都是通过驱动隔离芯片进行连接到系统总线。这样就不会对系统上的其它应用造成影响，同时也不会因为驱动不足造成亮度不够。其它外设虽然挂到总线上面，但是在没有进行选中的时候是处于高阻状态，也不会对系统应用造成影响。 开发板采用贴片设计,这样结构更加紧凑小巧.本公司提供完整的系统资源分配源程序。您可以参考我们的设计来建立功能强大、灵活多变的应用系统，这样就充分体现了PLD器件的灵活性和51单片机丰富的资源。这种系统结构是目前应用最为广泛和常见的结构。我们将为您提供完整的PLD源程序（VHDL,VERILOG），和单片机源代码（C51）。系统采用目前最为常用总线结构体系。单片机 所要访问系统资源，是通过PLD进行分配连接。 |
|
