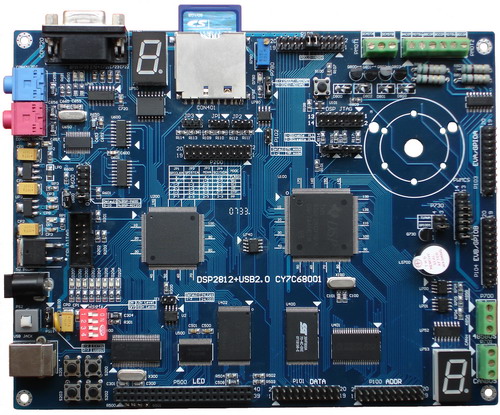

核心是DSP 处理器TMS320F2812
◆32 位定点高速数字处理器,最高工作频率150M
◆片内内置128K ×16 位 FLASH,利用烧写插件可方便固化用户程序,FLASH 可加密
◆片内内置 18K ×16 位 SRAM
◆片内内置 4K ×16 位 BOOT ROM
◆片内内置 1K ×16 位 OTP ROM
-
扩展一片Altera CPLD,简化扩展设备的控制
-
扩展 256K × 16 位SRAM(基本配置),最大可扩展到512K * 16 位
-
扩展512K × 16 位FLASH,方便程序存储
-
扩展256MByte×8位的AND FLASH(AMUNG K9F2G08),方便数据存储
-
扩展1 路USB 2.0高速接口(CY7C68001),方便同PC 进行USB通讯
-
扩展SD卡接口,方便数据存储
-
扩展SPI接口EEPROM一片
-
提供直流电机控制接口
-
提供步进电机控制接口,提供限流电阻,防短路烧坏驱动芯片
-
提供12864 中文图形液晶接口,有数据驱动隔离驱动
-
提供1602A 字符液晶接口,有数据驱动隔离驱动
-
提供1 个SPI接口8 段数码管
-
提供1 个I2C接口8 段数码管
-
提供8 个LED 发光管,方便演示实验和状态指示
-
提供1个独立电源开关,有500mA自恢复保险,保护供电电源安全
-
提供4个按键输入,用于GPIO键盘试验,其中一个兼顾外部中断试验
-
提供4位拨码开关
-
提供复位芯片MAX811,复位可靠,独立复位按钮可手工复位
-
提供1 路RS-232 接口,可连接PC 进行通信
-
提供1 路RS-485 接口,方便用户组网
-
提供1 路CAN2.0 接口,方便用户组网
-
提供16 路A/D 输入接口
-
提供1 路A/D 输入测试接口
-
提供1 路SPI接口12位D/A 输出接口
-
提供耳机插孔,可以方便地实现放音功能
-
提供话筒插孔,可以方便地进行录音功能
-
McBSP接口采用74CBT3257进行多路复用
-
总线开放:数据线、地址线、 控制线、特殊功能引脚全部引出,方便用户对信号的测试及二次开发
-
可选外部电源、USB 总线供电
-
物理尺寸:180 ×145mm的4层板设计
