GY USB-SPI接口适配器--USB/I2C/SPI/232/485--开发板商城

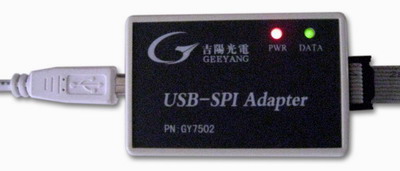

GY USB-SPI接口适配器
销售状态: 本站销售,热卖中
浏览次数:5919次 赠送积分:100 分
商品规格:USB-SPI
供 应 商: 吉阳光电
商品价格: ¥480元
¥480元
市场价 商城价


产品性能与技术指标

1)USB 2.0转SPI接口适配器,USB总线供电,无需外部电源;
2)SPI主机接口,Master方式;
3)SPI时钟频率最大6MHz;
4)提供电源输出:+3.3v ,+5V
5)接口信号:SCK,MISO,MOSI,CS0,CS1,GND,+5V,+3.3V以及2路IO口.
6)输出信号3.3V TTL,输入5VTTL 可承受。
7)提供2路片选信号,并可以编程实现4路从机片选;
8)读操作模式:支持连续随机地址读;
9)写操作模式:支持单字节写,以及页写模式(Page Write);
10)提供DLL动态链接库,接口开发函数;
11)提供Visual c++开发例程;
12)提供SPI工具软件SPITools;
13)塑料外壳,尺寸:70*45*18mm;
14)工作温度:-40°C - +85°C
15可以通过PC直接读写SPI接口的EEPROM,AD,DA,MCU及接口芯片;
16) 此产品出厂前均经过了对最常见的SPI器件X5045的读写测试,利用SPITools软件。测试过的芯片如下:
    E2PROM芯片:X5045,M95160(2字节地址);
    带SPI接口的光收发CDR芯片寄存器读写:VSC8239;
    数模转换D/A芯片:AD5314;

典型应用

SPI总线测试;
SPI接口的元器件寄存器读写;
SPI接口的EEPROM读写;

通信协议转换

USB转SPI总线接口转换

产品销售清单

USB转SPI适配器一台;
USB连接线一根;
ISP扁平接口线缆一根
光盘1张(包括PC驱动、接口函数、用户手册等);

技术支持与服务

一年内免费维修更换,网址:www.geeyang.com.cn

软件操作界面:

典型客户应用(以下只列举早期客户)

   读写SPI接口的串行eeprom
   通过SPI接口访问芯片的内部寄存器
