1.1 概述

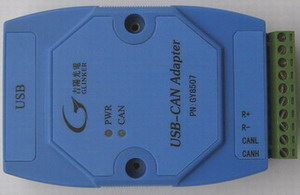

    GY8507 USB-CAN USB转CAN总线接口适配器是带有1路CAN接口和一路USB2.0接口的智能型CAN总线接口适配器，可进行双向传送。采用该接口适配器，PC(或其他以太网设备)可以通过RJ45接口连接一个标准CAN网络，构建现场总线测试实验室、工业控制、智能楼宇、汽车电子等领域中数据处理、数据采集、数据通讯网络的CAN核心控制单元。

    USB-CAN接口适配器可以被作为一个标准的CAN节点，是CAN总线产品开发、CAN总线设备测试、数据分析的强大工具；同时，USB -CAN接口适配器具有体积小、方便安装等特点，也是便携式系统用户的最佳选择。

    USB-CAN接口适配器产品可以利用厂家提供的CANTools工具软件，直接进行CAN总线的配置，发送和接收。用户也可以参考我公司提供的DLL动态连接库、例程编写自己的应用程序，方便的开发出CAN系统应用软件产品。

    USB-CAN接口适配器设备中，CAN总线电路采用独立的DCDC电源模块，进行光电隔离，使该接口适配器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。

性能与技术指标

● USB与CAN总线的协议转换；
● USB接口支持USB2.0，兼容USB1.1；
● 支持CAN2.0A和CAN2.0B协议，支持标准帧和扩展帧；
● 支持双向传输，CAN发送、CAN接收；
● 支持数据帧，远程帧格式；
● CAN控制器波特率在5Kbps-1Mbps之间可选，可以软件配置；
● CAN总线接口采用光电隔离、DC-DC电源隔离；
● 最大流量为每秒钟3000帧CAN总线数据；
● CAN接收缓冲区容量1k byte；
● USB总线直接供电，无需外部电源；
● 隔离模块绝缘电压：1000Vrms；
● 工作温度：0～70℃；
● 外壳尺寸：70*45*18mm，非常小巧，是业界体积最小的USB-CAN适配器。

产品兼容性：兼容广州周立功公司ZLG-CAN总线接口卡以及二次开发接口函数，请本手册说明为准。

最大特点1：详尽的说明手册，以及库函数说明，支持二次开发。这是多数其他公司同类产品不具备的！
最大特点2：利用吉阳光电的GY8507 USB-CAN适配器进行二次软件开发时，您完全不需要了解复杂的USB通讯协议。

典型应用
● 便携式的USB-CAN接口适配器；
● 通过PC或笔记本的USB接口实现对CAN总线网络的发送和接收;
● 快速CAN网络数据采集、数据分析；
● USB接口转CAN网络接口；
● 工业现场CAN网络数据监控。

产品销售清单
1）GY8507 USB-CAN总线接口适配器。
2）USB连接线一根，PC可以与USB-CAN卡直连。
3）光盘1张。（CAN总线通信测试软件CANTools，以及Visual C++的CAN测试软件的源代码、DLL，LIB等开发文件，用户手册，CAN总线相关资料等）；

技术支持与服务
货到10日内无条件退货；一年内免费维修或更换；终身维修服务。
CAN Tools软件操作界面：

典型应用（以下只列举部分典型客户）

   华电集团南京某公司：作为电力通信设备配套产品；
   北京某汽车电子公司：测试CAN总线接口的汽车电子产品；
   西安某公司：CAN总线产品研发测试；
   高校单位：重庆交通大学，北京交通大学，上海交通大学，河北工业大学，华中科技大学,浙江大学等，用于CAN总线 研究测试；
   深圳某电子公司：CAN总线产品研发测试；
   武汉某公司汽车电子部门：读取菲亚特轿车上的CAN总线的汽车诊断信息。
