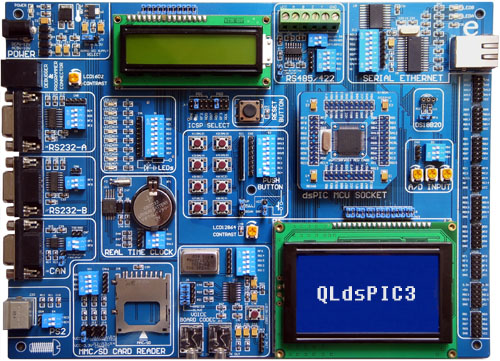

QLdsPIC3是乾龙盛电子在国内外多款16位单片机DEMO板的基础上,综合其主要特色功能而推出的一款实验开发板。其主要模块电路来源于Microchip公司标准的DEMO板和参考应用电路,并适当加以调整。该板资源丰富,且资源全开放设计,可灵活使用现有资源和扩展其他资源。QLdsPIC3开发板是广大单片机爱好者着手学习16位PIC单片机的良好助手,也是广大工程师使用dsPIC单片机开发产品的有利工具。
QLdsPIC3开发板只需要更换相应的主控板,便可以支持dsPIC24系列,dsPIC30系列和dsPIC33系列16位单片机。
QLdsPIC3对外采用Microchip公司推荐的标准ICSP下载接口,可直接使用MCD2/ICD2/KIT2及其兼容产品对QLdsPIC3上的主控芯片进行调试与烧写。 |
| 主要资源： |
两路串口 |
一路CAN |
| 一路RS485/422 |
以太网模块 |
PS2接口 |
| SD卡读写模块 |
DS18B20测温 |
3路模拟A/D |
| SI3000音频编解码模块 PCF8583时实时钟模块 |
| 16*2字符LCD 128*64汉字/图形LCD....... | | |
|
|
| 板载资源 |
|
|
RS485/422S模块--使用MAX489转换芯片,兼容RS485/422S两种协议,可实现强干扰环境的远距离传送和多站点通信.对外提供5V电源,对外接口包括：VCC,A,B,Z,Y,GND | |
|
|
以太网控制器模块--采用Microchip的ENC28J60芯片,通信完全符合IEEE802.3规格,最高可达10M的通信速率,通过两中断功能SPI接口实现与主控制器通信. | |
|
|
音频模块--可实现完整的语音频带的编码与解码,包括麦克风/线性输入,32欧耳机/线性输出,主控制器可选择主器件或从器件与本模块通信. | |
|
|
|
|
|
SD读卡器--支持SD/MMC卡,卡内数据可通过单片机控制传输到电脑.
(SD卡是选购件) | |
|
|
板载电源模块--可连接外部AC或DC的任意极性电源输入,可输入的电源范围为7-12V,电流200MA以上,提供5V与3.3V双电压输出,目标VDD可由跳线选择为5V/3.3V. | |
|
|
PCF8583时实时钟模块--板载后备电池,断电记忆功能,时间/日期/星期输出.可编程每一分钟或者每一秒中断一次. | |
|
|
|
|
|
双路串口通信(A)模块--实现主控制器与PC或其它设备的RS232通信,模块A可通过“请求发送/清除发送”(RTS/CTS)实现通信时的硬件流量控制. | |
|
|
双路串口通信(B)模块--实现主控制器与PC或其它设备的RS232通信,模块B采用标准三线制电路连接,不可使用硬件流控制, | |
|
|
CAN总线模块--接口芯片MCP2551,可在同一网络内,实现各节点间非破坏性通信,节点的增加/删除/故障,不影响其它节点的通信,对外提供5V电源. | |
|
|
|
|
|
3路模拟A/D转换模块--通过三个电位器实现三路模拟电压输入,方便仿真现场模拟信号实现程序的调试,AD转换是各种控制领域不可或缺的一个功能模块. | |
|
|
8路独立按键--可跳线选择外部上拉或下拉,并可选择按下置高/置低,按键做为人机交换信息最简单的输入设备,同时可以模拟单片机外围模块的中断功能输入. | |
|
|
DS18B20数字温度传感器--采集范围-55°C to 125°C,业界当前最常用的环境温度采集单元。电路简单,温度范围宽,采集精度高,数字结果输出。 | |
|
|
|
|
|
调试/烧写连接接口--可直接连接MCD2/ICD2/
PICKIT2或其它兼容接口的工具对板载芯片及资源进行在线仿真或编程. | |
|
|
8位独立LED显示模块--最简单最直观的输出设备,可完成流水灯,霹雳灯等花样显示,项目开发中可用于实现工作状态的指示。 | |
|
|
PS2通信接口--可直接与电脑的键盘或鼠标等带PS2接口的设备进行实验,接口可对外提供5V电源. | |
|
|
|
|
|
主控芯片插口--主控芯片设计成可更换式,根据用户的需要,可方便更换不同型号的主控芯片。 | |
|
|
1602字符型液晶显示屏--16*2字符型液晶是是目前最常用的液晶屏模块之一,它内部是5*7的点阵,能显示16*2个字符. | |
|
|
12864汉字液晶显示屏--128*64是目前最常用的图形/汉字显示模块,有128*64个点阵,带中文字库,可显示汉字与图片. | |
|
|
| |
|
|
dsPIC30F6014A主控板--主控板是以直插排针方式设计,可以轻松插放,所有I/O口线全部引出.PCB板四个角都有钽电容滤波,每个VDD口线就近有104P电容对地,整板抗干扰设计.此款主控板也可以做为最小系统使用.板上集成了晶振,用户只需要提供一个工作电压,就可以让其单片机工作.如果用户想丢弃主板而直接用主控芯片搭载自己的电路,很简单,用杜邦线直接连接这些排针到您的相应电路即可.为了广大用户可以用QLdsPIC3开发板用于不同型号芯片的开发,我们将陆续推出dsPIC33系列、dsPIC24系列主控板供大家选购.
单独购买dsPIC30F6014A主控板：
每个不含税：150元,含税160元 (量大可优惠) | | | |
 |
 |
|
PIC24FJ96GA008主控板（选购件或更换）单价：150元 |
dsPIC33FJ128GP708主控板（选购件或更换）单价：150元 |
开发板右侧9个IDC 2*5接口将所有I/O口外扩输出--同时提供5V与3.3V接口、GND接口,方便用户扩展其它电路.
开放的模块化设计：各模块可通过拨码开关控制通断,并在各模块设计有连接单片机IO口的接口,通过杜邦头连接线可以方便各模块连接单片机的任意口线,不用杜邦线连接也可以能过拨码开关连接到预设口线(方便初学者直接使用),所有IO口全部对外开放并有输出插座,可以轻松实现扩展.这种独特的设计使得90%以上的产品开发初期调试都可以在此完成而帮你省下了打板的时间与金钱,加快了产品开发的速度.
开放化模块设计的好处：
1、真正的产品开发板,90%的产品开发可在上面完成.
2、可实验任何教材上的大部分实例、实验.
3、新手使用预设口线、操作方便; 高手可通过杜邦线任意扩展改变口线、灵活多用.
4、可完种多种毕业设计方案.
5、单片机进阶者通过自由组合模块电路实现产品完整方案的全过程设计体验,为从事相关研发工作做准备.
新手注意：以上板载所以模块资源都有相关拨码开关连接到单片机的预设口线,初学者使用时只需将要用到的资源的拨码开关打开即可(在说明书及实例都有详细说明),不需要杜邦线的飞线连接动作,杜邦线是为用户任意扩展资源准备,初学的朋友千万不要被它吓到,相信杜邦线的扩展方案又是单片机进阶者及单片机产品开发者的最爱. |
标准配置如下: |
| 产品编号：Q23=QLdsPIC3开发板 |
| 适合群体：PIC单片机学习开发的个人、公司项目开发 |
| 价格:不含税(个人用户)998元,含6%发票价格(公司用户)1050元 |
产品配置清单：
1、QLdsPIC3主机一台.
2、dsPIC30F6014A主控板一个.
3、RJ12-RJ12 ICSP连接线一条( 可直接连接ICD2/MCD2/PICKIT2...).
4、一条交叉网线(如要连接网络交换机请自行购买非交叉网线).
5、1602字符型液晶模块(16*2 LCD)一个.
6、12864图形/汉字液晶显示模块(128*64 LCD)(带汉字字库)一个.
7、输入100-240V~50/60Hz,输出9V-500mA直流电源一个.
8、30CM长杜邦头实验连接线红黑各10条 (方便用户自由扩展).
9、RS232串口线一条.
10、产品配套光盘一张(光盘内含MPLAB IDE开发平台/MPLAB C30编译器(试用版);含各模块编程C语言实例;产品完整电路原理图、PCB图的PDF文
档, 产品详细使用手册电子版).
只需加2元送DS18B20数字测温芯片1个. |
| 注：QLdsPIC3开发板不含烧写与仿真功能,您需要配套其它烧写器/仿真器使用,如果您自己没有能支持dspic30xx系列芯片的仿真器或烧写器,请购买我们下面推荐的套装 Q24=Q23(QLdsPIC3开发板)+M06(MCD2仿真调试器) (Q24免费送DS18B20数字测温芯片1个). |
|
| 推荐带仿真/烧写的优惠套装： |
| 产品编号：Q24=Q23(QLdsPIC3开发板)+M06(MCD2仿真调试器)(Q24免费送DS18B20数字测温芯片1个). |
| 适合群体：PIC单片机学习开发的个人、公司项目开发. |
| 价格：不含税(个人用户)1500元,含6%发票价格(公司用户)1600元 (直接省下180元). |
| M06(MCD2仿真调试器)的详细介绍请查看：http://www.pic16.com/wzcapi/mcd2.htm |
| 产品配套光盘 |
 |
| QLdsPIC3配套的产品光盘,内部收集有以下资料: |
| 1.MPLAB IDE集成开发平台. |
| 2.MPLAB C30编译器(试用版) |
| 3.QLdsPIC3开发板电子版说明书. |
| 4.供学习开发参考的较多的C语言编程实例,全中文注释,方便初学者快速入门. |
| 5.常用芯片数据手册. |
| 6.产品完整电路原理图及PCB图(PDF文档) |
| 7.其它我们收集的学习资料. | | | | |
|
板载以下模块资源：
1、电源模块,3.3V与5V双电源输出,用户VDD可通过跳线选择3.3V/5V；
2、可更换的CPU模块电路；
3、ICD2/MCD2调试接口或ICSP烧写接口电路；
4、ICSP脚位选择（方便更换不同的CPU模块时能根据相应的芯片型号调整烧写或调试口线）；
5、复位按键；
6、8路LED指示；
7、8路独立按键；
8、3路电位器调节的A/D输入电路；
9、DS18B20数字测温电路；
10、PCF8583时实时钟电路；
11、2*16字符型LCD显示电路；
12、LCD1602对比度调节
13、128*64图型LCD显示电路；
14、LCD12864对比度调节
15、SD卡读写模块；
16、PS2接口模块；
17、CAN总线节点电路(基于集成CAN控制器及MCP2551)；
18、标准RS232接口电路；
19、带硬件流控制的RS232接口电路；
20、一路485/422接口电路；
21、以太网控制接口电路(基于ENC28J60)；
22、带MIC输入与扬声器输出的SI3000解码电路；
23、对外扩展引脚输出模块；
|
