高速大容量EPROM仿真器 ROMTER-168--EPROM仿真器--开发板商城
高速大容量EPROM仿真器 ROMTER-168
销售状态: 本站销售,热卖中
浏览次数:10035次 赠送积分:100 分
商品规格:容量32MB 速度35nS
供 应 商: 微特电子
商品价格: ¥2680元
¥2680元
市场价 商城价


产品特点:

* 可同时模拟64Kb--32Mb 8bit/16bit EPROM/FLASH输出,无需跳线;

* 使用高速USB2.0接口传输,下载速度高达200K字节/秒;

* 仿真器直接从USB口取电,无需外接电源;

* 采用双路排线输出:PORT-A是标准16位存储器输出,做为8位输出时D15/A-应该是8位存储器地址的A0,以次类推,PORT-B是标准8位存储器输出,27C64--27C080可以直接从PORT-B输出;

* 支持WIN98/XP/2000/NT等操作系统,用户界面友好,操作简单;

* 兼容3.3V--5V系统;

* 适用场合:IC设计验证,带EPROM或者FLASH的目标系统前期开发及仿真验证,各种需反复烧写EPROM/FLASH的应用场合。

产品规格

Romter168系列有两种型号:

Romter–68[16Mb 35ns]  销售价【人民币】:2480元
Romter-168[32Mb 35ns]  销售价【人民币】:2680元

以上报价不含税,含税需加6%的税点。

仿真接口

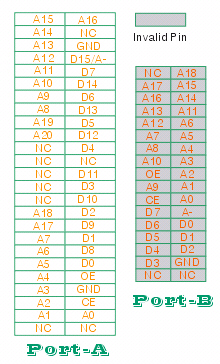

  标配为34Pin和50Pin的直插仿真接头两个,接口定义见下图,用户可按接口定义自己制作兼容目标系统的仿真头。

用户界面及操作:

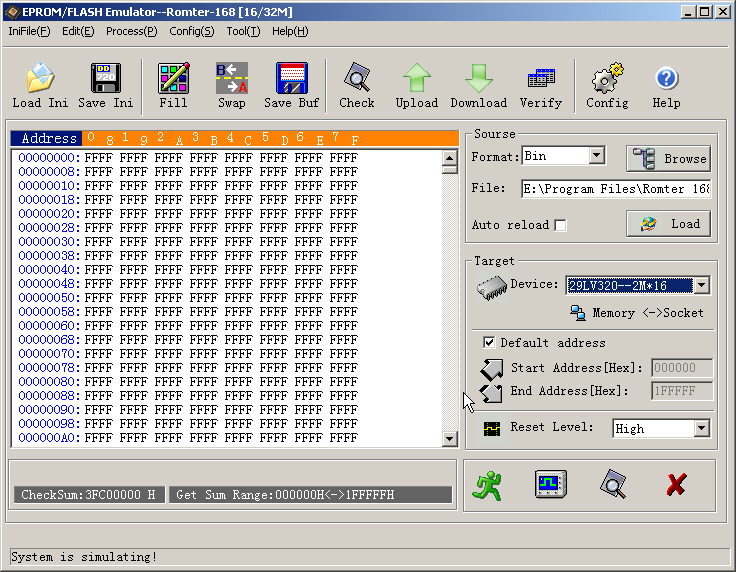

    用户界面如下图所示,使用非常简单【点击图片可查看更加清晰的用户界面】,只需3步:

1、点击Browse按钮添加EPROM/FLASH的.HEX或.BIN文件

2、在Device下拉列表选择要仿真的目标芯片,即EPROM/FLASH型号

3、点击 Download按钮下载到仿真器

    可以直接通过软件复位用户的目标板,可选择高电平复位或低电平复位,简化用户操作。

支持器件列表

兼容EPROM/EEPROM/FLASH对照表<注意:罗列不全的,用户可自行检查其管脚兼容性>
选择列表     容量        具体型号
2C764         8K         2764/A, 27C64, 27HC64
27C128        16K        27128/A/B/D/DI, 27C128
27C256        32K        27256, 27C256, 27H256, 27BV256, 27LV256
27C512        64K        27512/AS, 27C512, 27LV512
27C010        128K       27C010, 27H010, 27HB010, 27LV010/A/L
27C020        256K       27C020, 27BV020, 27LV020, 27LC020, 27SF020, 27E020
27C040        512K       27040, 27C040/Q, 27BV040, 27LV040,27E040
27C080        1M         27C080, 27LV080 27C801
28F64         8K         2864A/AE/B,28C64/A/AX,28HC64/B,28PC64/E,28BV64 28LV64/B
29C256        32K        28C256, 28HC256
28F512        64K        29C512, 29EE512/A, 29SF512
29C010        128K       29010/L/V, 29C010A, 29F010/A/B, 29EE010/A,29SF010,37VF010
29C020        256K       29C020, 29EE020/A,37VF020
29C040        512K       29040/A/L/AL/V, 29F040/B,37VF040
29LV200       256K*8     29LV200
29LV400       512K*8     29LV400
29LV800       1M*8       29LV800
29LV160       2M*8       29LV160
29LV200       128K*16    29LV200
29LV400       256K*16    29LV400
29LV800       512K*16    29LV800B
29LV160       1M*16      29LV160,39VF160
29LV320       2M*16      29LV320,28F320

注意:  仿真27C64--27C512等28脚DIP封装的器件时插座要以下端对齐的方式。

   Romter有一条RESET输出线,勾在目标系统复位电路按键或IC的RESET脚即可通过软件进行复位,复位电平极性高/低可选择,这样就可避免频繁用手去复位目标板,如果下载完毕不需要复位系统,则此线可以不用。

   系统模拟EPROM/FLASH的Access Time 为SRAM 的Access Time加上ASIC的延迟(20ns)。

使用注意事项:

(1) 用户连接/断开Romter和系统的顺序推荐为:

    连接顺序:插上Romter->目标板接通电源->插上USB电缆线
    断开顺序:拔出USB电缆->断开目标板电源->拔出Romter

    如果不按照此顺序,目标板电源插上后可能造成Romter需要重新复位;

(2) 下载时若Romter出现错误,应该复位Romter稍后再试<由于复位后系统要重新识别USB设备,请在复位后约3秒再重新操作Romter>,或直接热插拔USB连接线;

(3) Romter系统由PC端USB接口供电,因此PC关机后传输的资料无法保存;

(4) Romter可支持三种文件格式:其中Binary格式传输最快,请用户尽量用Binary格式传输,以便获得最理想的传输速度,用户用BIN以外的文件格式下载时候应在下载后校验一下文件格式转换是否正确,如有错误请把问题反馈给我们以便及时为您更新软件功能;

(5) 模拟28PIN的EPROM时候,32PIN的模拟插座应该保证下端对齐;

(6) 系统按照3.3V设计,可兼容5V的应用系统,但有些5V的IC对电平比较敏感,工作电压要在4.5V左右才能与3.3V电平兼容,用户可适当调低芯片工作电压;

(7) 不同封装的EPROM和FLASH,需要用不同的转接头才可以仿真;

(8) 出现下载正确但却不能仿真时,首先检查硬件连接是否正确,再检查软件设置、仿真存储器选择、文件格式、复位电平是否正确;

(9) 目标板仿真插座上任何管脚都不能超过5.5V,以免损坏设备;

(10) 注意仿真头不要插反,仿真头上1脚应该跟主机上1对应,仿真头上插针损坏可自行更换;

(11) 用户目标板电源推荐为电力变压器电源,因为开关电源和 PC USB口电源隔离性能差。

质量保证:产品质量问题1年免费维修,保修期内的维修成本无需客户支付,保修期过后按成本费收取,欢迎定制不同型号规格的产品。

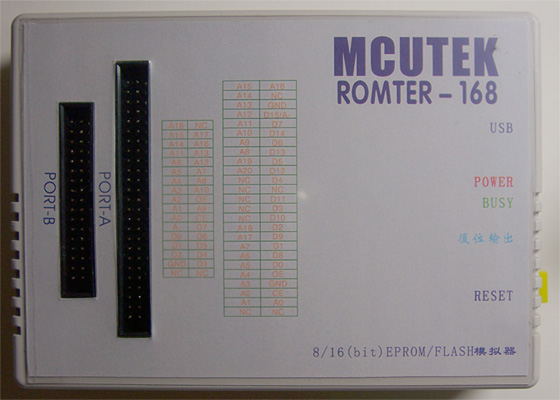

产品图片:

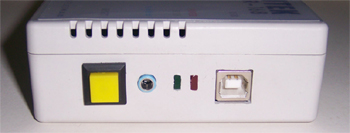

仿真器背部图

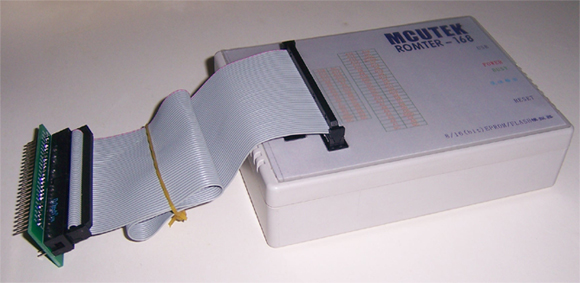

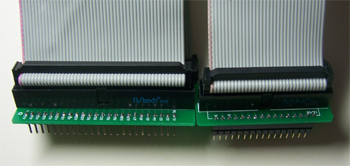

仿真器接头

产品清单:

仿真器一台【ABS塑料盒封装】
软件光盘一张【含PC控制端软件、USB驱动程序、EPROM/FLASH器件资料及常用工具软件】
目标板复位线一条【可直接通过仿真器对目标板进行复位】
直插仿真头两个,分别对应PORTA和PORTB
PORTA 50Pin排线两条
PORTB 34Pin 排线一条
USB数据线【兼做为仿真器供电】
产品简介及使用说明书一份
