l FreeDev Digital Application 开发板
FreeDev数字应用开发套件是高性价比的FPGA开发平台，为应用设计工程师提供了一个音视频数据采集、数字化处理、网络传输的图形图象、数字音频开发实验平台。系统采用了Altera Cyclone II EP2C35 150万门级的FPGA芯片(可选EP2C20)，集成了视频解码、音频AD/DA、VGA输出、双路100M网络支持、大容量SDRAM、SRAM、FLASH等硬件资源。根据应用开发经验，精心设计、精心配置硬件资源，使开发套件拥有非常灵活的适应性，具有很大的应用开发跨度，适多个领域的应用开发：
1、 音、视频数字化处理的应用开发
2、高速以太网应用开发，10/100/1000M网络 IP CORE开发平台。
3、NIOS II软核系统嵌入式应用开发，大容量的存储非常适合嵌入式多核嵌入式控制
4、较大型应用和ucLinux操作应用开发
5、大量的FPGA逻辑资源适合IP CORE的开发和验证
【选购比较】
优势：
0、支持多核应用，因为有大容量SDRAM和FLASH支持，板上跑5个FAST NIOS II核很宽余，同类板8M SDRAM、8M FLASH很难适应多核应用和开发
1、提供移植完成支持网络的uClinux(动态配置IP地址，tftp、web等网络服务，真正实现网络功能）
2、全面uClinux开发技术支持。从用户设备参数设置加入内核配置菜单、用户设备编译熔入uClinux编译环境、直至用户设备驱动程序的开发，我们都可以进行技术支持。
3、SDRAM 64M（比同类板 大8倍），
4、FLASH 32M（比同类板大4倍）
5、2个512K独立编址的SRAM（比同类板大1倍），而且支持各种乒乓操作
6、1路100M Ethernet网络
7、1路100M Ethernet phy支持100M Ethernet MAC ip core的快速网络通讯，支持10/100/1000M IP CORE和NIOS II网络软件的验证(simple_socket_server测试范例）。
8、视频解码支持ITU-R BT.656 YCrCb 4:2:2(16bit/8bit)视频数据输出格式，1路复合视频输入，1路S_Video（同类板不具备S_Video功能）
9、丰富的软件范例，并不断的更新和增加。
其他：
1、提供经验证的完整USB1.1 IP CORE，适合学习USB开发。为提高性价比没有集成usb2.0的外设芯片。
2、提供JTAG和AS下载方式
【适用人群】
适用于计算机专业、电科类专业、通信类专业的本科生、研究生、博士生、IC集成电路/ IP CORE前期设计验证、全国相关各科研院所，如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关专业；航天部、电子部、图形图象、 通讯研发……是全国高校本科生、研究生年度竞赛最理想的应用平台，也是各科研院所成功开发特色新产品的最佳选择。
【系统性能】
1、 标准清晰度(SD)视频的采集和处理；
2、 最高支持96K采样速率，左右声道32bit数据宽度，CD级音频质量。NIOS II系统中实时音频处理和回放。
【硬件资源】
l 六层板工业级标准设计，性能稳定、质量可靠。
l FPGA芯片：ALTERA Cyclone II EP2C35F484C8(可选EP2C20F484C8）。
l 配置芯片：EPCS16(或EPCS4)
EPCS16配置EP2C35F484C8，EPCS4配置EP2C20F484C8
l 64M Byte 高速SDRAM（可选32M Byte）；
l 32M Byte 快速FLASH（可选16M Byte）；
l 2片独立总线的512K SRAM；
l 100M网络接口；
l 100M ETHERNET PHY网络；
l 音频AD/DA，1路输入，2路输出；
l 视频解码，支持ITU-R BT.656 YCrCb 4:2:2(16bit/8bit)数据标准格式。
1路CVBS，1路S_VIDEO。
l 两种下载配置模式：AS模式和JTAG模式。
l SD卡接口
l 红外通讯接口
l 9针RS－232 串口
实现与计算机的数据通讯；辅助调试，结果输出。
l 不断电I2C的实时时钟芯片
可作为应用系统时钟资源。
l I2C的EEPROM
应用系统中配置数据存放点
l 1个交流蜂鸣器；
l 4个8段数码管；
l 4个输入键，1个复位键；
l 4个发光二极管；
l 16*2LCD接口；
标准的字符型液晶模块接口；
l 24位真彩VGA接口；
l PS/2鼠标、键盘接口；
标准的鼠标、键盘接口，支持3.3V和5V设备，可以用来验证PS/2的接口协议，实现一个IO设备扩展；
l USB1.1接口；
直接扩展FPGA的IO到USB接口，用于评估FPGA上实现USB Controler的性能；
l 40芯的功能扩展接口；
【配套软件】
1、 Quartus II 7.2
2、 Nios II IDE 7.2
3、 Windriver8.0
4、 Microtronix NiosII Linux开发包，1.4版本
5、 附赠验证版USB1.1 IP CORE
【资料文档】
1、 完备的开发板用户手册
2、 详细的安装使用说明
3、 电路原理图（pdf格式）
4、 步步深入NIOS II——《Nios II Step by Step》
5、 详尽的主要芯片数据手册
【实验范例】
l 【HDL硬件设计开发实例】
实验一 译码器
实验二 分频器
实验三 基于LPM核的正弦函数发生器
实验四 LCD显示实验
实验五 RS-232串口控制器
实验六 VGA控制输出实验
实验七 PS/2键盘控制器实验
实验八 接口互连实验
………
l 【NIOSII、IP CORE综合设计开发实例】
实验一 BUTTON中断和处理
实验二 HOST FILE SYSTEM
实验三 LCD显示
实验四 I2C读写I2C EEPROM
实验五I2C 实时时钟控制和中断
实验六 数码管驱动
实验七 PS2键盘
实验八 简单数字钟
试验九 FLASH读写
实验十 简单网络服务
实验十一 WEB服务
实验十二 音频初始化和控制
实验十三 视频初始化和控制
实验十四 BT656视频采集范例工程（20071110新增）
实验十五 VGA显示控制器范例工程（20071110新增，自动显示内存刷新）
………
l 【IP Core设计开发实例】
1. USB1.1验证和使用
2. 彩色空间变换YCbCr2RGB(RIC－V01)
3. PS2 IP CORE
4. I2C IP CORE
5. Audio数据采集 IP Core
6. Video 数据采集IP Core
7. BT656视频采集IP CORE(20071110新增）
8. VGA控制器 IP CORE（20071110新增）
新增15小时的Altera多媒体开发培训资料
1. Quartus® II 软件设计基础
本课程提供简体中文音频。这一8小时的培训课程将向您介绍怎样使用 Quartus® II 软件7.1来开发FPGA或者CPLD。课程分段讲述，操作方便。您将建立一个新工程，输入新的或者已有的设计文件，使用编程器来编译并配置器件。您还可以输入内部和I/O基本时序约束，使用Quartus II 软件中的时序分析器TimeQuest针对这些时序约束对设计进行分析。您还将学习一些技巧来帮助您规划设计。利用Quartus II 的功能，您能更迅速地达到设计目标。您还可以学习怎样规划并管理I/O分配，了解软件是怎样与综合以及仿真通用EDA工具实现接口的。
2. Quartus II 软件中的原理图设计
本课程提供简体中文音频。您将学习怎样使用Quartus II 软件6.0图形编辑器来建立原理图设计，学习怎样使用Quartus II 软件安装的函数库(例如，乘法器、滤波器等)，以及怎样生成自己的定制函数等。
3. SignalTap II 逻辑分析仪的使用
本课程提供简体中文音频。此次培训介绍在使用Quartus II 软件6.0进行片内调试时SignalTap® II 逻辑分析器所具有的优点。培训结束时，您将熟悉SignalTap II 调试流程，知道怎样利用这些流程来完成主要任务。您还能了解到在哪里可以找到其他的支持和信息资源。
4. TimeQuest静态时序分析器性能验证
本课程提供简体中文音频。您将使用Quartus II 软件6.1中的TimeQuest静态时序分析器工具来验证FPGA或者结构化ASIC的性能。您还可以使用TimeQuest来建立时序约束(例如，分配)，使用所支持的Synopsys设计约束(SDC)，从TimeQuest用户界面和脚本文件中生成时序报告。
5. SOPC Builder使用
本课程提供简体中文音频。SOPC Builder是一款自动系统开发工具，大大简化了高性能可编程芯片系统(SOPC)设计任务。该工具自动完成SOPC开发的系统定义和集成，从而加速了产品面市。SOPC Builder集成在 Quartus II 软件7.1中。通过SOPC Builder，Altera为设计人员提供了功能强大的开发平台，利用常见的系统元件来构建基于总线的系统。SOPC Builder库元件可以是非常简单的固定逻辑模块，也可以是非常复杂、动态生成的参数化子系统。
6. 使用Nios II 处理器
本课程提供简体中文音频。此次课程向您介绍Nios II 嵌入式软核处理器7.1、SOPC Builder工具，以及Nios II IDE集成软件开发环境。您将学习怎样利用SOPC Builder，通过简单地按动按钮来轻松开发并配置全定制Nios II 处理器硬件系统。该课程还向您深入介绍怎样开发可编程逻辑器件软件，利用Nios II 开发套件对设计进行原型开发。我们还将讨论套件中您可以使用的部分元件和外设，以及怎样将您自己的定制逻辑融合到任意系统中
7. Quartus II 软件中的仿真
本课程提供简体中文音频。您将学习怎样使用Quartus II 软件6.0中的仿真器来进行功能和时序仿真，学习怎样建立用作仿真器激励的矢量波形文件。您还将学习怎样利用仿真器的各种功能进行HDL转换，这些功能包括断点、功耗分析文件生成以及波形文件等
【销售清单】
|
序号 |
名 称 |
数量 |
单位 |
|
1 |
FreeDev Digital Application开发板 |
1 |
块 |
|
2 |
USB Blaster II下载线 |
1 |
条 |
|
3 |
3.5音频转接线 |
1 |
条 |
|
4 |
视频线 |
1 |
条 |
|
5 |
5V开关电源 |
1 |
条 |
|
6 |
串口线 |
1 |
条 |
|
7 |
QUQRTUS II 光盘 |
1 |
张 |
|
8 |
NIOS II光盘 |
1 |
张 |
|
9 |
FreeDev 系统光盘 |
1 |
张 |
|
10 |
FPGA开发源代码和资料专辑（一） |
1 |
张 |
|
11 |
LCD 16*2液晶屏（选配） |
1 |
块 |
|
12 |
1G SD卡（选配） |
1 |
块 |
|
13 |
配套书籍 |
1 |
本 |
|
|
|
|
|
|
|
|
|
|

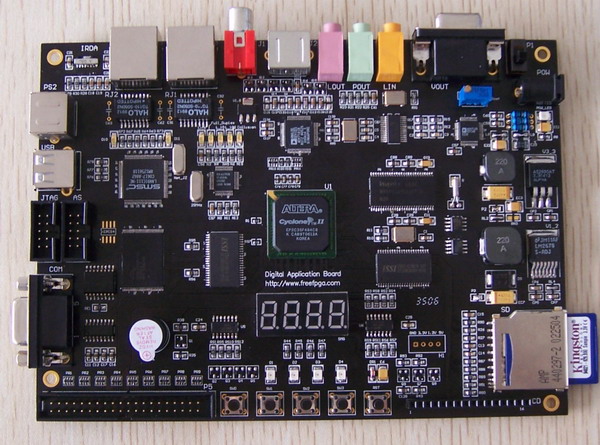

【套件视图】
【配套书籍】
2007国际集成电路研讨会暨展览会(深圳、北京、上海）（下图为上海Altera展位参展）
|
