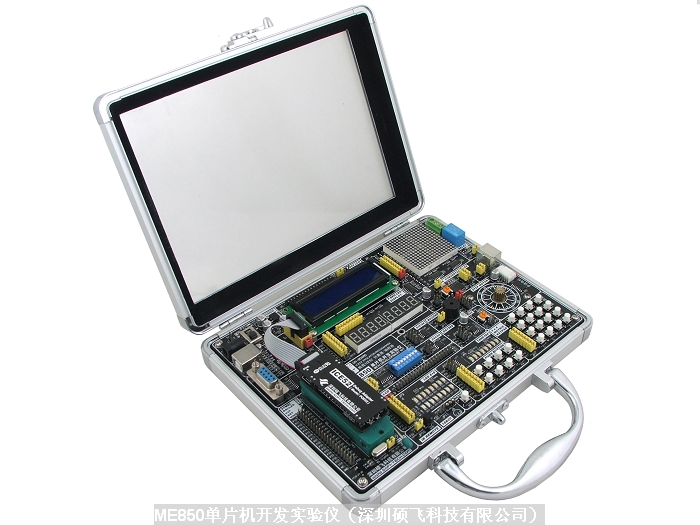

ME850增强配置-单片机开发实验仪--51单片机--开发板商城

·实验仪、仿真器、编程器、下载线四合一；
·USB2.0接口通讯(真正的USB口,非USB转串口，整机只需要连接一条USB线到电脑即可完成全部功能)；
·直接支持多家公司（如ATMEL，Winbond，NXP（Philips），SST，DALLAS）的51系列单片机的烧写和实验；
·可以完美支持AVR芯片如ATmega8515的烧写和实验。用户也可以自制其它AVR系列单片机的最小系统，利用ME850的ISP下载功能及全开放的实验模块进行其它AVR单片机的实验，如ATmega16，Atmega128等；

·如配合STC下载软件，可以支持STC全系列单片机下载和实验；
·内置ICE52B专业51仿真器,零资源占用,无限制真实仿真（32个IO、串口、T2可完全极速单步仿真，支持全系列标准8051芯片仿真）；
·配有独立POD52仿真头,可以仿真实验板内部资源,也可以仿真外部目标板,当作独立的仿真器使用；
·内置ISP下载功能,方便对外部目标板下载程序，当作独立的下载编程器使用；
·首创烧写功能直接嵌入Keil,学习开发快速高效；
·拥有功能完善的专业编程控制控制软件MEFlash，具有专业编程器软件的全部操作功能；
·丰富的硬件资源,全开放式模块化设计,可以使用固定电路也可以自由组合,可配合任意单片机教程学习；
·完善的C语言,汇编实验例程,配有详细的流程图；
·USB直接供电与外部电源（5-12V）双重供电选择；
·CPU控制的高灵敏过载与短路智能保护功能,有效保护实验仪硬件和计算机USB口免遭意外损坏；
·极低的计算机配置要求,具有一个USB接口的笔记本或者台式电脑均可使用,支持Win2000/XP/Visata；
·高档铝合金外箱，透明压克力面板, 使用携式方便。　

ME850板载丰富的实验硬件资源，各功能模块各自独立，并全部对外开放和引出I/O口线，既可简单地使用短路帽进行默认的资源连接（标识清晰直观，方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路（适合有经验的用户和开发人员使用，点击查看自由分配步进电机端口示意图。这种独特的设计集方便快捷与灵活多变于一体，既解决了一般开发板只能使用固定线路的局限，也避免了只能用排线连接的烦琐，过多的排线将会阻碍观察和操作板上的硬件资源。

·16 路LED（8+8贴片高亮LED）
·8位LED数码管
·16x16LED点阵（点阵汉字显示、图形显示实验）
·板载1602LCD模块（16x2字符型液晶实验）
·12864LCD接口（128x64 图形液晶实验）
·1路DS18B20接口（单总线数字温度传感器实验）
·PS/2键盘接口（连接PC键盘进行单片机与键盘的通讯实验）
·4*4矩阵键盘
·8个直接按键
·DS1302 SPI串行实时时钟
·AT24C04（I2C EEPROM）
·AT93C46（Microwire EEPROM）

·PCF8591（I2C接口8位模数/数模转换器，4路ADC，1路DAC）
·板载1路步进电机·1路继电器
·1个交流蜂鸣器
·红外遥控接收头（配定做专用遥控器一个）
·NE555（脉冲输出、频率调整等实验）
·MAX232 串行口转换接口电路
·74HC164串转并
·74HC165并转串
·40Pin外扩接口（可以通过此接口扩展其他任意实验）
·5V电源输出接口
·ISP下载/仿真接口

以下扩展实验需选配一块“TFT彩屏+SD卡模块”，如果要完成全部的扩展实验，还需要选购一片ATmega88V单片机芯片。

·单片机读写SD卡试验
·单片机驱动TFT真彩液晶屏

·TFT+SD卡数码相框

·TFT彩屏显示各种外设实验(TFT彩屏显示数字钟，TFT彩屏显示温度表，TFT彩色显示矩阵键盘识别等待)

    单片机仿真器是在产品开发阶段用来替代单片机进行软硬件调试的非常有效的开发工具。使用单片机仿真器可以对单片机程序进行单步、断点、全速等手段的调试，在集成开发环境中检查程序运行中单片机RAM、寄存器内容的变化，观察程序的运行情况。与此同时可以对硬件电路进行实时的调试。使用单片机仿真器可以迅速发现和排除程序中的错误，从而大大缩短单片机开发的周期。
    ME850是目前唯一一款集成有专业51仿真器ICE52B的单片机实验仪，直接使用USB2.0接口，能够在目前最专业KEIL开发环境下使用，仿真时不占用用户任何资源，可极速单步，完全真实仿真标准8051/8052单片机的所有功能，并可仿真部分单片机的增强型功能。配有独立的POD52仿真适配头（见下图），不仅可以仿真实验板内部资源，还可以仿真用户目标板，当作独立的仿真器使用。仿真适配头采用CPU直接置入的方式，将仿真的CPU频率提高到其极限（支持1-40M），由于没有引出的时钟和数据线，仿真过程中非常稳定可靠。

仿真器功能特点
·USB2.0接口(真正的USB接口，非USB转串口)增强型仿真器
·可仿真ATMEL, WINBOND, DALLAS, INTEL, SST, PHILIPS等所有兼容51与52单片机
·不占用用户资源,可完全真实单片机所有端口特性
·快速代码下载，极速单步操作
·全新开发的Keil仿真接口驱动，与开发环境完美接合
·支持软件复位操作, 无需手动复位硬件, 即可进行连续代码下载与仿真操作
·支持脱机运行，此时仿真头相对于目标板上烧好的一片芯片，可以更加真实的运行用户程序
·采用微型置入式仿真适配头（POD52），彻底杜绝传统仿真排线方式易受干扰的缺陷，并可以自由选择仿真头内置晶振或目标板1-40M晶振荡。
·支持标准的仿真操作，如全速，单步，跨步运行，断点的设置/禁用/取消，寄存器与变量查看
·支持运行中暂停(夭折)功能
·可仿真双DPTR, PCA, ALE禁用, SPI接口, 片内768字节扩展RAM等增强型51单片机资源
·高达63K的代码仿真空间, 支持外部64K扩展RAM仿真

提示：ME850是目前唯一一款集成有USB2.0接口的专业仿真器的单片机开发实验仪，仿真性能可媲美千元级以上的专业级仿真器，技术遥遥领先于其他同类产品，目前所见到的其他51系列开发板全部采用SST公版仿真方案，即直接使用一片价值10多元的SST单片机（SST89E516RD）配合keil软件来调试，具有本质的缺陷：如占用串口、定时器和2字节堆栈，单步速度缓慢，对于真正开发产品没有太大价值。点击查看仿真的功能对比。

ME850内置有USB2.0接口的编程器（也称为烧写器），无需其他编程器便可将程序代码烧写到实验仪40Pin锁紧座上的单片机内，烧写完毕即自动运行程序，无需切换和拔插芯片，方便快捷。

ME850上预留有ISP下载接口，可以通过配套的ISP下载线连接到用户目标板，对目标板上的CPU实现ISP下载，此时ME850就成了一台ISP下载编程器，对于开发和调试产品可提供极大的便利。可支持ATMEL AT89S/AT89LS，AVR系列单片机！

编程/ISP下载功能特点
·USB2.0接口(真正的USB接口，非USB转串口)增强型编程器

·国内首创烧写功能直接嵌入Keil，当程序编译完成后，仅需要点击一下KEIL功能栏的FLASH DOWNLOAD按钮，即可将代码快速下载到单片机中，方便快捷；
·拥有完全自主知识产权的编程控制软件MEFlash，具有中英文双语切换功能，功能十分完善；
·直接支持多家主流公司（如ATMEL，Winbond，NXP（Philips），SST，SALLAS）的51系列单片机的烧写。
·可以完美支持AVR芯片如ATmega8515的烧写和实验。用户也可以自制其它AVR系列单片机的最小系统，利用ME850的ISP下载功以及全开放的实验模块进行其它AVR单片机的实验，如ATmega16，Atmega128等

所谓ISP：即（In-System Programming）在系统可编程，指电路板上的空白器件可以编程写入最终用户代码，而不需要从电路板上取下器件，已经编程的器件也可以用ISP方式擦除或再编程。此功能无论是对于实验学习还是产品调试都是非常的方便，特别是重新烧写电路板上的贴片芯片，ISP目前是不二之选。

ME850随机光盘提供有大量实验例程，由伟纳高级工程师精心编写而成，并有专职工程师提供论坛（www.mcusj.com）技术支持,全程指导您学习过程中遇到的各种问题，可以避免您的后顾之忧。

51部分：每个例程均采用汇编和C语言两种方式编写（开发环境：Keil C51），并提供了基础部分例程和综合扩展例程：基础部分例程部分力求浅显易懂，并全部提供了程序流程图和详细的中文说明。ME850的第一个最简单的流水灯程序说明、流程图、源程序（查看）

AVR部分：当您学会了51单片机，再来学习AVR单片机和其他单片机就比较容易了。ME850单片机开发实验仪除了可以学习51单片机，还可以同时学习AVR单片机，ME850提供的AVR单片机例程用C语言编写（开发环境：WINAVR）。

A51（51汇编程序）

C51（C语言程序）

AVR例程（C语言）

例程功能说明

实验一 LED闪烁

实验二流水灯

实验三继电器控制

实验四蜂鸣器控制

实验五数码管显示0-7

实验六独立按键识别

实验七外部中断

实验八矩阵键盘识别

实验九 1602 LCD显示

实验十 12864 LCD显示

实验十一 16x16 LED点阵显示

实验十二 RS232串口通信

实验十三 74HC164串转并

实验十四 74HC165并转串

实验十五步进电机控制

实验十六 NE555计数实验

实验十七 93C46读写实验

实验十八 24C04读写实验

实验十九 PCF8591 A/D转换实验

实验二十 PCF8591 D/A转换实验

实验二十一 DS1302实时时钟

实验二十二 DS18B20温度检测

实验二十三红外遥控解码实验

实验二十四 PS2键盘解码实验

A51（51汇编程序）

C51（51 C语言程序）

例程功能说明

实验二十五 PWM控制LED灯渐亮渐灭

实验二十六数码管左移显示

实验二十七数码管右移显示

实验二十八数码管左右移动显示

实验二十九数码管字幕显示

实验三十 LCD12864并口4位方式显示

实验三十一 LCD12864串口方式显示

实验三十二蜂鸣器模拟枪声

实验三十三蜂鸣器模拟救护车警报声

实验三十四蜂鸣器模拟消防车警报声

实验三十五 0-99秒循环计时

实验三十六 0-99秒倒计时定时控制器

实验三十七 8位数码管显示秒表

实验三十八 1602液晶显示秒表

实验三十九 8位数码管显示简易时钟

实验四十 1602液晶显示简易时钟

实验四十一 8位数码管显示通用时钟

实验四十二 1602液晶显示通用时钟

实验四十三 8位数码管显示闹钟

实验四十四 1602液晶显示闹钟

实验四十五 DS18B20温度控制(数码管)

实验四十六 DS18B20温度控制(1602LCD)

实验四十七步进电机加减速运行

实验四十八键控步进电机加减速运行

实验四十九红外遥控步进电机

实验五十电子密码锁

ME850不但可以直接在keil中直接实现烧写功能，还拥有完全自主知识产权的编程控制软件MEFlash，具有中英文双语切换功能，操作功能和专业编程器完全一致。

MEFlash软件功能特点：
·友好的用户界面
·中文/英文双语支持，可自由随时切换
·编程操作完善，包含擦除，查空，校验，编程(写入)，读取，读写熔丝位，加密等等
·自动编程操作支持，一步完成多项操作，操作内容可自行设置
·友好的器件配置方式
·器件信息查询，如器件容量，放置或ISP连接方式等
·编程操作声音提示功能
·自动检测文件修改并自动重新加载，免去开发阶段需要反复加载代码的麻烦
·支持跳过无效的冗余数据，成倍加快烧写速度
·可选的编程区域设置(对于有多个存储区的芯片)
·完善的缓冲编辑功能，支持键盘输入修改，支持复制/填充以及逻辑运算
·最近器件列表，可快速更改当前的器件为最近使用过的型号
·最近文件列表，可快速加载曾经加载过的文件
·芯片烧写计数功能，自动统计烧写成功与失败的数量
·中文联机帮助
·极低的计算机配置要求，支持Win2000/2003/NT/XP以及最新的Vista操作系统

注：上述列表中的器件为MeFlash软件直接支持的型号，如果使用第三方软件如STC下载软件，可以支持STC全系列单片机下载

名称	数量	说明
ME850单片机开发实验仪	1台	实验仪主机
POD52仿真头	1个	配套仿真适配头
AT89S52	1片	实验用单片机
红外遥控器	1个	定做配套红外遥控器
USB线	1条	仿真、下载通讯用
串口线	1条	用于串口通讯实验
ISP下载线	1条	ISP下载/仿真头连接
杜邦线	24条	扩展实验用
产品光盘	1张	产品驱动、软件、例程、学习资料
使用手册	1本


ME850主机	POD52仿真头	AT89S52单片机	配套红外遥控器	用户手册

USB通讯电缆	串口通讯电缆	ISP下载线	杜邦线	产品光盘

ME850配合以下选配件可以完成配套的全部实验。ATmega88V是AVR单片机，可用在“TFT彩屏+SD卡模块”上作为AVR开发板使用，如果您有需要学习AVR单片机，可以选配一片ATmega88V。点击下面的图片可以看大图，点击文字链接可以查看产品详细资料。


12864带汉字库液晶（88元）	DS18B20温度传感器（8元）	TFT彩屏+SD卡模块(88元)	ATmega88V单片机(8元)

配置一：ME850单片机开发实验仪标准配置，原价880元，优惠价：798元

配置二：ME850单片机开发实验仪增强配置（标准配置+12864LCD+DS18B20），原价980元，优惠价：882元

特别优惠：购买标准配置或者增强配置加50元可以获得价值88元的“TFT彩屏+SD卡模块”
