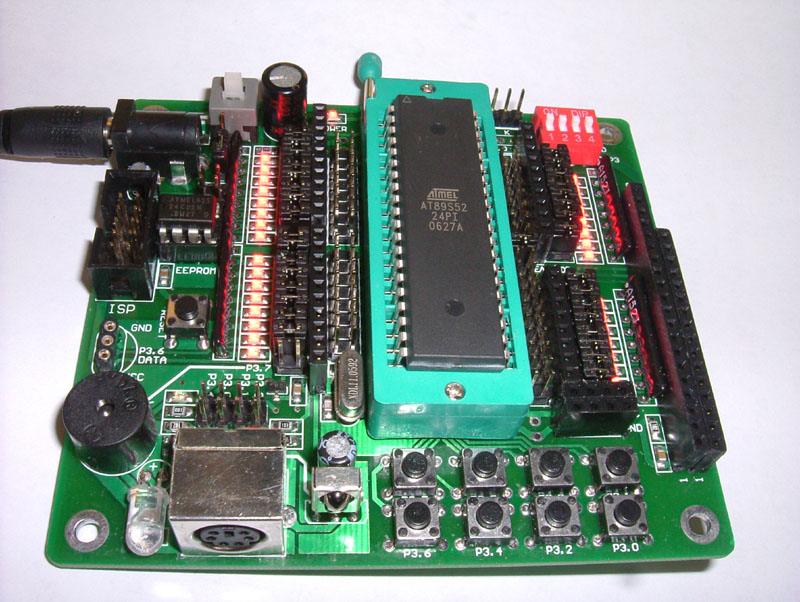

51单片机开发板产品简介

   *本开发板在结构上不同于市场上的任何单片机开发板，专利产品，创意更新。

   *本开发板使用方便、不搞功能堆积。设计的目的是在价格、功能和可靠性上全面超越所有同类产品。

一、产品特点

1、本板套件分主板与扩展板，功能强大、体积小巧。想做什么实验就插什么扩展板，硬件设计极其精简，但是实用的功能一个都不少。主板与扩展板之间全部采用插针连接，省去使用飞线连接的麻烦；

2、每个IO端口接有LED指示灯，直观的显示了端口的状态，极大地方便了设计人员的使用，使设计人员更加清晰的观察到自己的设计意图。每个LED指示灯可以通过短路块连接，每组（8个）LED指示灯可以通过拨码开关控制；

3、每个IO端口引出两个插针和一个插孔用于扩展。每组插孔的两端是扩展板的电源插孔；

4、P3口外接8个按键，为定时、记数、中断等程序设计提供了方便的验证功能；

5、主板没有控制CPU，省去了因不小心烧掉控制CPU而导致板子报废的麻烦。硬件仿真在扩展板上；

6、板子背面外接44针插座，可以直接插装在玩具小车等被控电路上做控制器；

7、每个功能模块都可以通过短路块断开连接，不会引起功能冲突；

8、从用户的角度出发，提供扩展板的原理图，用户可以自己制作扩展板，也可以自由购买各个扩展板。

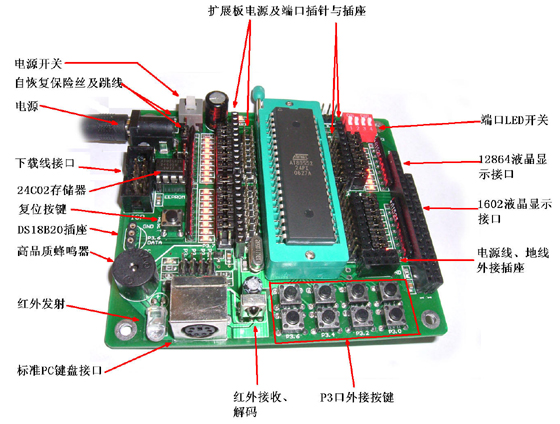

二、主板功能

1、ISP烧写；

2、自恢复保险丝（750mA），需要大电流时可以用跳线冒短接J1；

3、带有24C02掉电保存存储器；

4、带有温度传感器DS1820插座；

5、高品质蜂鸣器，并带有LED指示灯；

6、微机键盘接口；

7、红外发射与接收；

8、12864、1602液晶显示。
