促销信息: 即日起购买ME500B 单片机综合开发系统一套赠送图书《ATMEL新型AT89S52系列单片机及其应用》一本和30cm杜邦实验连接线12条,即买即送,无需积分。
ME500是一款具有实验仪、编程器、仿真器、ISP下载线四种功能合一的单片机综合学习开发系统,系统自带控制CPU,配合拥有自主知识版权的编程软件,可以支持51系列,AVR系列,PIC系列三种单片机的实验和开发。您只需一套ME500单片机开发系统和一台电脑而不需要购买编程器等其它任何设备即可轻松学习和开发51系列、AVR系列、PIC系列三种单片机。ME500既适合初学者学习单片机的需求,同时开发系统的编程功能、对用户目标板的仿真功能和ISP下载功能也适合开发人员开发单片机产品使用。
1. 性能特点:
◆实验仪、编程器、仿真器、ISP下载四大功能合一
1. 硬件资源丰富的实验仪: 16路LED、8位数码管、16*16LED点阵、16*2字符液晶接口、128*64图形液晶接口、4*4矩阵键盘、5个直接按键、实时时钟、EEPROM、串行通讯、I2C、SPI、蜂鸣器、继电器、温度采样、A/D转换、D/A转换、DTMF收发、PS/2键盘通讯、红外遥控、555实验、3-8译码实验、串入并出实验、外扩接口、步进电机驱动模块;
2. 量身定做的内置编程器和编程器插件:可以直接支持ATMEL 89S、AVR系列以及PIC系列单片机的下载和实验,如配合编程器插件可以支持AT89C系列、Winbond系列、SST系列单片机的烧写和实验以及93/24系列eeprom的烧写。总计可支持烧写的器件有200多种。
3. 配有仿真模块和40Pin外扩接口以及标准40Pin仿真连接头,与Keil C51调试软件μVision2 配合,可按单步、断点、连续等方式调试实际应用程序。既可仿真调试学习系统内部资源,也可仿真调试用户目标板资源,当作一台独立的51单片机仿真器使用;
4. 配有ISP接口和ISP下载连接头,对外部目标板上的单片机实现ISP编程,单独作ISP下载线使用;可支持AT89S、PIC16F87x和大部分AVR系列单片机的在线下载
◆三大流行单片机支持
1.支持51单片机的烧写、实验、仿真、下载(代表型号:AT89S51/52)
2.支持AVR系列单片机的烧写、实验、下载(代表型号:ATmega8515L,ATmega16)
3.支持PIC系列单片机的烧写、实验、下载(代表型号:PIC16F877A)
说明:ATmega16和PIC16F877A的实验需要转接座支持(可用万能板自制)
◆功能强大的编程控制软件
拥有完全自主知识产权的编程控制软件,具有专业通用编程器的所有操作功能,特点如下:
1. 快捷编程工具栏,可支持任何器件的所有编程操作命令 2. 方便灵活的自动编程功能,可自由设置自动编程的操作内容,支持一键编程操作
3. 编程结束声音提示功能 4. 最近文件列表功能 5. 器件ID检测 6. 统计功能,自动统计成功与失败次数 7. 自动序列号功能,支持多种格式,包括随机序列号(批量烧写用于产品时非常实用的功能) 8. 最近所用器件列表功能
9. 文件修改自动加载功能
10. 器件配置参数保存功能 11. 器件配置参数缺省选项功能 12. 缓冲区编辑器支持16位模式显示 13. 功能强大的器件配置设置功能,配置信息直观明了(如可以脱离器件手册配置AVR熔丝位,相比AVR STK500更加简洁方便) 14. 器件制造商logo显示 15. 强大的缓冲区编辑功能:填充、逻辑运算、复制等 16. 集成串口调试软件
17. 具有固件自动升级功能,可以升级支持更多型号器件的烧写
除了上述特点外,我们还为ME500系列开发系统设计了很多非常人性化的功能,如:
过载短路保护功能:当开发系统出现过载时如放反单片机芯片,CPU会立即切断实验部分的电源,板子上的PWR和STA两个LED同时闪烁报警,控制软件也会提示开发系统过载保护,此时纠正错误的操作,按复位键即恢复正常。
文件修改自动加载功能:实现与Keil等开发软件无缝结合,自动检测当前目标代码变化后并自动调入更新的文件,在学习单片机时此功能非常方便,避免了反复加载目标代码的麻烦。
串口调试软件:专门为ME300/500控制软件量身打造的一款串口调试工具软件,通过工具菜单上的工具条即可启动。软件功能强大,使用方便
◆其他性能特点
1.USB与串口双重通讯功能,仅有串口的老式电脑或仅有USB口的笔记本电脑均可使用;
2.极低的计算机配置要求,支持Win98SE/ME/2000/XP以及最新的Vista操作系统;
3.内置MCU实现完善的过载、短路保护功能,并由LED实现工作状态(正常、下载、短路、过载等)指示;
4.可以直接使用计算机的USB接口供电,也可外接电源适配器供电;
5.电路信号的切换和I/O口分配通过“跳线器”进行选择,可靠性高,使用方便。并可通过40Pin外扩接口扩展任意实验;
6.提供实验电路的各部分原理图,随机提供大量的汇编和C51源代码,浅显易懂,入门方便,使用户快速掌握MCU应用系统的设计方法;
7.定制塑料外壳,使用贴片元件、波峰焊接工艺,由专业电子厂流水线生产。产品美观小巧,性能稳定可靠;

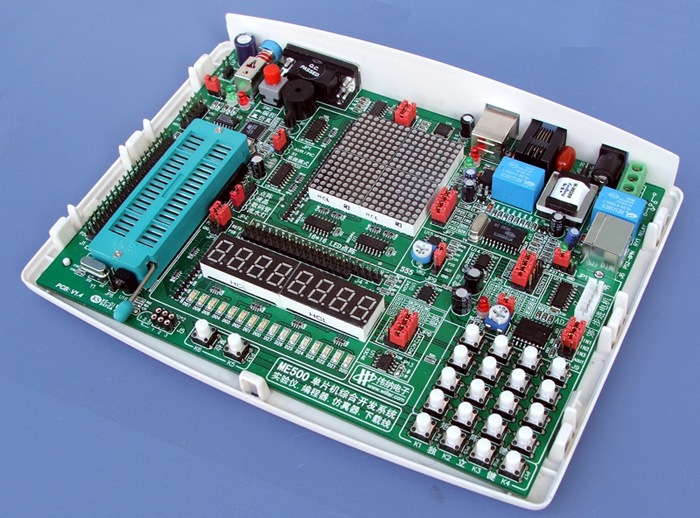

2. 板载实验硬件资源和接口
- 16 路LED(8+8贴片高亮LED)
- 8位LED数码管
- 16x16LED点阵(点阵汉字显示、图形显示实验)
- 1602LCD接口(16x2字符型液晶实验)
- 12864LCD接口(128x64 图形液晶实验)
- 2路DS18B20接口(单总线数字温度传感器实验)
- PS/2键盘接口(连接PC键盘进行单片机与键盘的通讯实验)
- 4*4矩阵键盘
- 5个直接按键(1路单脉冲发生器可产生中断信号及计数信号)
- DS1302 SPI串行实时时钟
- AT24C04(I2C EEPROM)
- AT93C46(I2C EEPROM)
- PCF8591(I2C接口的8位模数/数模转换器,4路ADC,1路DAC)
- MT8880(单片DTMF发送、解码电路。可通过远程电话、手机和ME500开发板通讯,进行远程控制实验;也可通过ME500的矩阵键盘拨号拨打远程电话和手机、进行远程防盗报警、远程监控实验)
- ULN2003(步进电机驱动电路)
- 1路继电器
- 1个交流蜂鸣器
- 红外遥控接收头(配定做专用遥控器一个)
- NE555(脉冲输出、频率调整等实验)
- MAX232 专用串行口转换接口电路
- 74LS138(3-8译码实验)
- 74HC595(串入并出实验)
- 40Pin外扩接口(引出CPU信号到外部电路,可以通过此接口扩展其他任意实验)
3. 系统要求
系统最小配置要求如下:
- 具有一个串行口或一个USB口的各类台式电脑和笔记本电脑
- Windows98SE/ME/NT/2000/XP/2003/Vista操作系统
- 光驱(用于软件安装)
- 至少10M剩余硬盘空间
4. 产品组成
标准配置如下:
- ME500主机一台
- USB通讯电缆一条
- 串口通讯电缆一条
- AT89S52单片机一片
- 仿真组件(包括40Pin仿真连接头和仿真模块芯片,芯片型号是SST89E516RD 或 SST89E564RD)
- ISP下载连接头一条
- 1602液晶模块一个
- 32键红外遥控器一个
- 使用手册一本
- 光盘一张
以下为选配件:
12864图形液晶模块(带汉字库)
- ME500编程器插件(与ME500开发系统配合,可支持更多器件的烧写)
- DS18B20 温度传感器
- 小型步进电机
- ATmega8515L
- PIC16F877A
- PIC转接板
- 杜邦头实验连接线
2. 部分实例演示照片
3. 光盘实验例程抓图
本公司工程师精心编写的实验例程,除几个综合应用实例没有提供C语言范例外,其他全部例程均用汇编和C语言两种方式编写,是目前市场上开发板中例程最全面的。(我们的实验例程已经被多个网站盗用作为其产品配套程序,深圳某电子公司甚至在盗用我们的程序后还修改版权后据为己有)
4. 支持烧写器件列表
ME500B编程功能支持的器件详细列表: (以下的器件列表是第一版(V5.00 Build0878)所支持的器件,以后会不断的升级新的器件型号。含 @PGM 后缀的采用插件进行烧写,含 @ISP 后缀的采用主板上的ISP座进行烧写,即ISP下载)
制造商数量 : 6 器件数量 : 245 更新时间 : 2007年1月8日 10:52:18
ATMEL
Serial EEPROM AT24C01@PGM AT24C01A@PGM AT24C02@PGM AT24C02A@PGM AT24C04@PGM AT24C04A@PGM AT24C08@PGM AT24C08A@PGM AT24C128@PGM AT24C164@PGM AT24C16@PGM AT24C256@PGM AT24C32@PGM AT24C512@PGM AT24C64@PGM AT93C46@PGM AT93C46A@PGM AT93C46C@PGM AT93C56@PGM AT93C57@PGM AT93C66@PGM AT93C86@PGM MCU/MPU AT89C1051@PGM AT89C1051U@PGM AT89C2051@PGM AT89C2051x2@PGM AT89C4051@PGM AT89C51-5@PGM AT89C51@PGM AT89C52-5@PGM AT89C52@PGM AT89LS51@PGM AT89LS52 AT89LS52@ISP AT89LS52@PGM AT89LS53 AT89LS53@ISP AT89LS53@PGM AT89LS8252 AT89LS8252@ISP AT89LS8252@PGM AT89S51 AT89S51@ISP AT89S51@PGM AT89S52 AT89S52@ISP AT89S52@PGM AT89S53 AT89S53@ISP AT89S53@PGM AT89S8252 AT89S8252@ISP AT89S8252@PGM AT90LS2323@ISP AT90LS2333@ISP AT90LS2343@ISP AT90LS4433@ISP AT90LS4434@ISP AT90LS8535@ISP AT90S1200@ISP AT90S1200@PGM AT90S2313@ISP AT90S2313@PGM AT90S2323@ISP AT90S2333@ISP AT90S2343@ISP AT90S4414 AT90S4414@ISP AT90S4433@ISP AT90S4434@ISP AT90S8515 AT90S8515@ISP AT90S8535@ISP ATmega168@ISP ATmega168V@ISP ATmega169@ISP ATmega169L@ISP ATmega169V@ISP ATmega16@ISP ATmega16L@ISP ATmega32@ISP ATmega32L@ISP ATmega48@ISP ATmega48V@ISP ATmega64@ISP ATmega64L@ISP ATmega8515 ATmega8515@ISP ATmega8515L ATmega8515L@ISP ATmega8535@ISP ATmega8535L@ISP ATmega88@ISP ATmega88V@ISP ATmega8@ISP ATmega8L@ISP ATtiny2313@ISP ATtiny2313V@ISP ATtiny26@ISP ATtiny26L@ISP
HOLTEK
Serial EEPROM HT93C46@PGM HT93C66@PGM HT93C86@PGM
MICROCHIP
Serial EEPROM 24AA00@PGM 24AA014@PGM 24AA01@PGM 24AA024@PGM 24AA025@PGM 24AA02@PGM 24AA04@PGM 24AA08@PGM 24AA08B@PGM 24AA1025@PGM 24AA128@PGM 24AA164@PGM 24AA16@PGM 24AA174@PGM 24AA256@PGM 24AA32@PGM 24AA32A@PGM 24AA512@PGM 24AA64@PGM 24C00@PGM 24C01B@PGM 24C01C@PGM 24C02B@PGM 24C02C@PGM 24C04A@PGM 24C08B@PGM 24C16B@PGM 24C32@PGM 24C32A@PGM 24FC1025@PGM 24FC128@PGM 24FC256@PGM 24FC32@PGM 24FC512@PGM 24FC65@PGM 24LC00@PGM 24LC014@PGM 24LC01B@PGM 24LC024@PGM 24LC025@PGM 24LC02B@PGM 24LC04B@PGM 24LC08B@PGM 24LC09@PGM 24LC1025@PGM 24LC128@PGM 24LC164@PGM 24LC16B@PGM 24LC174@PGM 24LC256@PGM 24LC32@PGM 24LC32A@PGM 24LC512@PGM 24LC64@PGM 93AA46@PGM 93AA46A@PGM 93AA46B@PGM 93AA46C@PGM 93AA56@PGM 93AA56A@PGM 93AA56B@PGM 93AA56C@PGM 93AA66@PGM 93AA66A@PGM 93AA66B@PGM 93AA66C@PGM 93AA76@PGM 93AA86@PGM 93C46A@PGM 93C46B@PGM 93C46C@PGM 93C56A@PGM 93C56B@PGM 93C56C@PGM 93C66A@PGM 93C66B@PGM 93C66C@PGM 93C76@PGM 93C86@PGM 93LC46@PGM 93LC46A@PGM 93LC46B@PGM 93LC46C@PGM 93LC56@PGM 93LC56A@PGM 93LC56B@PGM 93LC56C@PGM 93LC66@PGM 93LC66A@PGM 93LC66B@PGM 93LC66C@PGM 93LC76@PGM 93LC86@PGM
MCU/MPU PIC16F870@ISP PIC16F871@ISP PIC16F872@ISP PIC16F873@ISP PIC16F873A@ISP PIC16F874@ISP PIC16F874A@ISP PIC16F876@ISP PIC16F876A@ISP PIC16F877@ISP PIC16F877A@ISP
SST
MCU/MPU SST89C54@PGM SST89C58@PGM SST89C59@PGM SST89E516RD@PGM SST89E52RD@PGM SST89E54RD@PGM SST89E554A@PGM SST89E554RC@PGM SST89E564RD@PGM SST89E58RD@PGM
ST
Serial EEPROM M93C06@PGM M93C46@PGM M93C56@PGM M93C66@PGM M93C76@PGM M93C86@PGM
WINBOND
MCU/MPU W77E58@PGM W77IE58@PGM W77LE58@PGM W78E51@PGM W78E51B@PGM W78E51C@PGM W78E52@PGM W78E52B@PGM W78E52C@PGM W78E54@PGM W78E54B@PGM W78E54C@PGM W78E58@PGM W78IE51@PGM W78IE52@PGM W78IE54@PGM W78LE51@PGM W78LE51C@PGM W78LE52@PGM W78LE52C@PGM W78LE54@PGM W78LE54C@PGM
相关下载
点击下载 ME300/ME500系统控制软件 V5.02版,多语言版:支持简体中文/繁体中文/英文
|
