本套件是基于TMS320LF2407A+EPM240的DSP+CPLD的学习开发平台,充分发挥DSP2407和ALTERA MAX II的灵活性和强大功能。开发套件用户手册详实易懂,大量源码轻松上手(分DSP和CPLD 2部分)。我们为用户提供一个完整的CPLD IP核,系统通过IP核进行系统资源分配和连接,用户可以根据需要进行 功能裁剪或追加。由于我们的外设是通过CPLD与DSP进行连接 、电平转换、总线隔离和仲裁等先进技术,所以使用极为方便灵活、简洁、因为采用这种结构体系,所以运行及其稳定。这种结构充分 发挥了CPLD的灵活性和利用了DSP2407丰富资源。是初学者 和从事开发的科研工作者学习2407和CPLD的首选之品。
本开发板供初学者学习使用,也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

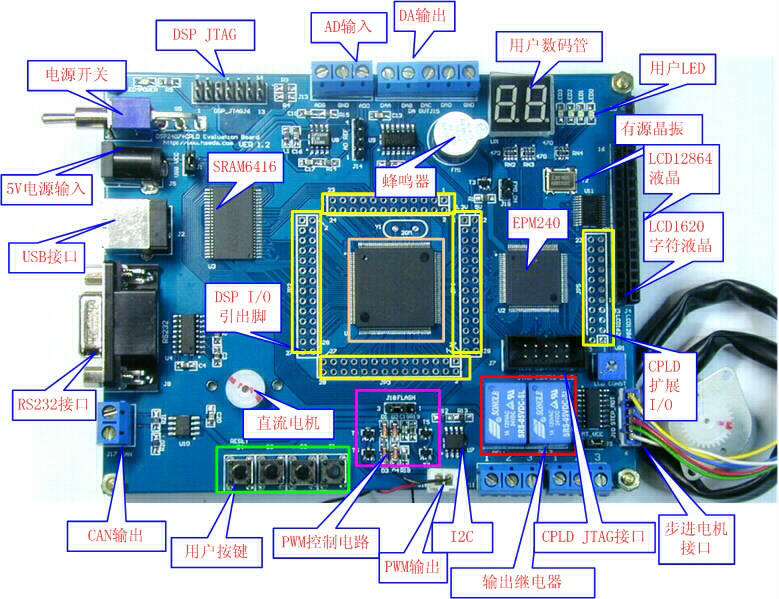

[系统资源]
DSP处理器TMS320LF2407A,最高工作频率40M。
DSP片内内置32K * 16位 FLASH,可存放用户程序,FLASH可加密。
DSP片内内置 2.5K * 16位 DARAM,可配置成数据区和程序区。
DSP片外扩展 64K * 16位SRAM(32K程序,32K数据)。
扩展的2Kb 串行EEPROM(基本配置)
图形LCD接口(驱动软件兼容ST7920,内含中文字库的廉价图形LCD)
字符LCD接口(驱动软件兼容HD44780,KS0066,SPLC780等控制器)。
直流电机接口,可接微型直流电机。
提供步进电机控制接口,防反插设计。
D/A输出接口,多达四路。
A/D输入接口,最大可扩展到十六路。
CAN收发器和CAN总线接口,方便用户组网。
RS232转换电路,方便与上位机实现通讯。
2个数码管,通过CPLD与DSP进行接口。
4个按键输入,通过CPLD与DSP进行接口。
提供中断源输入接口。
提供手动自动复位电路,方便调试。
提供总线开放,数据线,地址线,控制线、特殊功能引脚全部引出,方便用户二次开发。
一个蜂鸣器。
供电可以通过跳线选择外部稳压电源还是通过USB接口供电。
2个独立的继电器,每一个继电器常开常闭触电都已经引出,方便用户使用。
采用ALTERA新一代MAX II CPLD EPM240 与DSP进行接口和通讯,扩展I/O口都已经单独引出。
我们采用ALTERA最新的MAX II CPLD EPM240与单片机和其它外设进行接口。请参阅:Altera CPLD的简介
(相当于8650门CPLD,容量是常用的EPM7128的两倍,并且可以烧写至少10万次以上)
Logic Elements: 240
I/O : 80
User Flash Memory Bits : 2048
Ded. Clock Pins: 4
Speed Grade : 5
[配套资料 和软件]
完整的原理图(pdf格式),快速掌握多项实用技术的具体应用;
在线烧写FLASH的方法与工具,用以固化用户自己的程序;
用户手册:非常详细,让你快速踏入DSP开发应用之门
芯片手册:开发板上全部芯片的芯片资料;
送原版TI DSP开发环境CCS’C2000
送其他DSP相关学习资料。
QUARTUS 5.0完全破解版。
VHDL例程集锦
VHDL教程
VERILOG例程135例
VERILOG教程
送串口监听软件,开发RS232必备
字模提取软件,开发LCD显示程序必备
