WS9700 AVR/51单片机综合开发学习实验系统--AVR单片机--开发板商城
WS9700 AVR/51单片机综合开发学习实验系统
销售状态: 本站销售,热卖中
浏览次数:5904次 赠送积分:100 分
商品规格:
供 应 商:
商品价格: ¥480元
¥480元
市场价 商城价


一、概述

    WS9600/WS9700/WS812是一款全面支持AVR系列、AT89S系列、AT89LP系列、STC全系列、SST系列 近200多种AVR/51单片机的开发试验板、编程器、ISP下载线的多功能合一开发学习系统, 可选配超级微型51仿真头/兼做STC在线开发工具,直接在51编译环境下进行全能仿真,是专门为广大AVR/51单片机开发人员和学习者而专门设计的、具有很高性价比的单片机开发学习板。

    支持近200种以上单片机型号。

    学习实验→ 开发设计→ 生产,一板搞定,为您的开发和学习节省宝贵的时间和金钱。

    WS9700/WS9600/WS812编程功能经过全面技术创新,可同时支持对外部开发系统的在线下载(ISP)方式和在锁紧座批量编程方式,充分体现面向用户的设计理念。方便灵活的编程方式,为用户消除单片机开发和烧写芯片的烦恼!

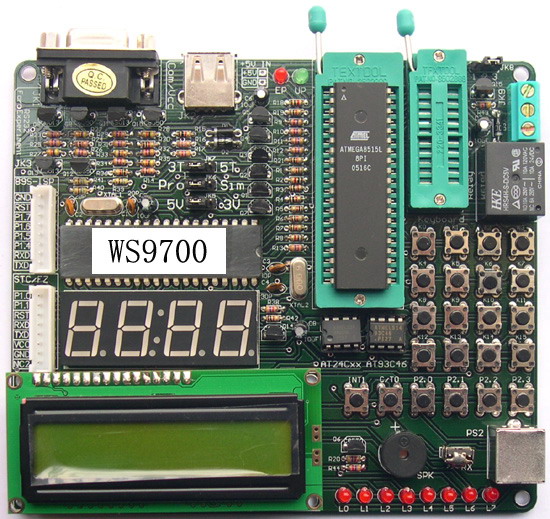

二、产品图片

三、产品特点

●  AVR/51单片机学习板、实验板、开发板、编程器、仿真器、增强型ISP下载线、在系统产品调试开发多功能合一。
●  同时支持板内及板外任何AVR/51单片机项目在系统调试开发。无需再购买编程器、仿真器,一板搞定。
●  集成51波特率计算工具,定时器计算工具,数制转换工具,串口调试工具,强大的串口调试工具在程序调试中可实现其它仿真器无法实现的功能---在实时全速运行中传回任意变量,修改变量值,调用函数或子程序,模拟键盘...等。
● 支持近200种器件,AVR全系列,AT89S系列,AT89LP系列,SST89系列,STC全系列。
● 所支持的器件全部支持在系统快速编程、下载功能。免仿真器实现在系统调试开发实验。
● 采用CPU监控技术,自主开发的控制软件,编程、实验的可靠性与准确性更高、更稳定。
● 特制 USB供电、串口通讯 二合一通讯线,使用方便,支持热插拔。
● 业内首创,AVR系列、AT89S系列、AT89LP系列、STC全系列的开发实验实现与任何AVR编译器或51编译器无缝连接,如WinAVR、ICCAVR,keil c等。程序编辑、调试只需在WinAVR、ICCAVR,keil c等编译环境下进行,编译成功后自动进入调试无须手工切换界面,为您的开发、学习节省宝贵的时间。支持板内及板外在系统产品调试开发。
● 其中对ATMEGA8515,ATTINY2313及51的所有40引脚20引脚直接快速批量烧 写,配合我公司的万用ISP烧写座可快速烧写8-40脚 的全部芯片(参看支持器件列表)。
● 提供增强型ISP下载线,实现在系统的实时开发调试编程,全面真实调试单片机内部的看门狗,高速电压比较器,A/D转换器,四态端口的配置;SPI接口,内部的EEPROM,DATA FLASH,内部RC振荡器等。
● 适用于学习、产品开发、量产和维护使用

四、板载资源

8路LED
4位LED数码管动态显示
蜂鸣器
4 x 4 行列键盘
INT1外部中断、T0计数输入,兼带2个独立键盘可做键盘中断
PS / 2 键盘、鼠标接口插座
WS9600有LCD1602字符型液晶接口
WS9700有LCD1602字符型液晶实验
WS9700有红外遥控实验
WS9700有继电器实验
外部I2C串行EEPROM 24C01
内部EEPROM
外部串行EEPROM 93C46
串口通讯电路
40PIN锁紧插座
(引脚排列和MEGE8515、8515L兼容)
20PIN锁紧插座(引脚排列和TINY2313兼容)
AVR/51专用ISP下载接口(JK3,方便对板外开发实验系统的下载、编程)

五、支持器件列表

ATMEL 51单片机  AVR单片机系列36种型号 (编程、开发使用自主开发的软件)

ATTINY13    ATTINY15    ATTINY26    ATTINY2313
ATMEGA48    ATMEGA88    ATMEGA168   ATMEGA8
ATMEGA16    ATMEGA162   ATMEGA165   ATMEGA169
ATMEGA8515  ATMEGA8535  ATMEGA32    ATMEGA325
ATMEGA3250  ATMEGA329   ATMEGA3290  ATMEGA645
ATMEGA6450  ATMEGA649   ATMEGA6490  ATMEGA64
ATMEGA128   ATTINY12
AT89S51    AT89S52        AT89S53    AT89S8252
AT89LS51   AT89LS52        AT89LS53   AT89LS825
AT89LP2052 AT89LP4052

STC全系列 (高性能低价位无法解密的工业级51单片机)   编程、开发使用第三方软件(STC公版软件);STC系列产品以其特高的性价比,在全国范围内一掀起应用的热潮。

重要提示:使用我公司产品,已经废除STC公版软件上的“每次下载编程要进行冷启动操作”,真正满足快速编程及在系统调试的需要,节约您宝贵的时间,大大提高了您的效率。这是我公司独有的功能。仅此价值就不低于200元。

40Pin 强抗干扰51兼容型(AD)
20Pin 强抗干扰单周期增强型51(8位AD)
28Pin 强抗干扰单周期增强型51(10位AD)

STC89C51RC       STC89LE51RC
STC89C52RC       STC89LE52RC
STC89C53RC       STC89LE53RC
STC89C516RD      STC89C58RD
STC89C516PCA     STC89C58PCA
STC89C54PCA      STC89C52PCA
STC89LV516PCA    STC89LV58PCA
STC89LV54PCA
STC89LV52PCA
STC89LV516RD
STC89LV58RD
STC89C54RD+      STC89LE55RD+
STC89C55RD+      STC89LE54RD+
STC89C56RD+      STC89LE56RD+
STC89C58RD+      STC89LE58RD+
STC89C516RD+     STC89LE516RD+
STC89LE516AD      STC89LE58AD
STC89LE54AD      STC89LE52AD
STC89LE516X2
STC12C0552      STC12C0552AD
STC12C1052      STC12C1052AD
STC12C2052      STC12C2052AD
STC12C3052      STC12C3052AD
STC12C4052      STC12C4052AD
STC12C5052      STC12C5052AD
STC12LE0552      STC12LE0552AD
STC12LE1052      STC12LE1052AD
STC12LE2052      STC12LE2052AD
STC12LE3052      STC12LE3052AD
STC12LE4052      STC12LE4052AD
STC12LE5052      STC12LE5052AD
STC12C5402
STC12C5404       STC12C5404AD
STC12C5406       STC12C5406AD
STC12C5408       STC12C5408AD
STC12C5410       STC12C5410AD
STC12C5412       STC12C5412AD
STC12LE5404
STC12LE5404AD
STC12LE5406      STC12LE5406AD
STC12LE5408      STC12LE5408AD
STC12LE5410      STC12LE5410AD
STC12LE5412      STC12LE5412AD

不断增加中……

▲ STC系列编程开发说明
● PC机软件直接使用STC公版软件,以后有升级版本可直接升级。
● 由于编程器自带监控程序,废除STC公版软件的第5步骤:“每次下载编程需断电再上电(即冷启动)的麻烦,真正满足大批量生产及在系统开发的需要。
● 如果你的目标系统有使用串口,请选择下次下载需判断P1.0及P1.1项。
● 产品同时支持5V或3V器件,编程下载前请先选择好跳线JK1。
● 如果你在系统开发实验,请把板上的下载连线按板上的标识与目标板相对应的引脚连接好,并选择自动刷新文件选项;特别注意的是:VCC为WS9600/WS812提供的5V或3V电源输出脚,只能用于对目标电路上的单片机芯片供电,故在做在线开发实验时单片机芯片的电源脚必须与其他外电路断开;部分单片机芯片如STC89C51RC,STC89C516RC等VCC可以不用连接,只使用GND RXD TXD RST 四条线即可。

SST 51单片机
SST全系列 (工业级51单片机)  编程、开发使用第三方软件(SST公版软件)
WS2566系列产品作为SST89xxx系列下载编程器的使用方法

SST89C54
SST89C58
SST89E554RC
SST89V554RC
SST89E564RD
SST89V564RD
SST89E516RC
SST89V516RC

SST89E58RD
SST89V58RD
SST89E54RC
SST89V54RC

SST89E58RD
SST89V58RD


WS9500/WS9600/WS812产品作为SST89xxx系列下载编程器的使用方法

六、标准配件


WS9700/WS9600开发实验板 1台
ATMEGA8515L /AT89S51  1 片
USB供电、编程通讯二合一专用线 1条
DB9双头串口实验通讯线 1条
8芯下载线  1条
WS9700有红外遥控器  1只
产品光盘  1张

七、选配件

WS9600配件名称
LCD1602字符液晶模块
AVR系列芯片
自制实验板配

八、相关下载
▲ WS9700/WS9600/WS812驱动程序下载---普及版;
▲ WS9700/WS9600/WS812用户手册下载
▲ 下载实验指导书
▲ AVR C编译器下载(WINAVR)
▲ WS9600/WS9700/WS812支持STC编程开发工具驱动程序下载
▲ Keil7.06 C51单片机C语言软件下载
▲ SST系列单片机ISP/IAP下载编程驱动程序下载
▲ 原理图下载
▲ 可直接运行的代码下载(HEX)
▲ 源程序下载(更多在随机赠送的光盘中)
▲ 51综合测试源代码下载
▲ AVR综合测试源代码下载
▲ WSXXX单片机综合开发学习实验手册下载(在随机赠送的光盘中)
▲ 常用热门器件下载
▲ Keil C51 V7.06下载
▲ 单片机开发实验常用工具下载
▲ 伟福E6000摸拟仿真软件下载
▲ 单片机综合开发系统其它参考源程序(C51)下载
▲ 串口调试工具在WS803A等系列产品中的应用
▲ WSXXX单片机综合开发实验系统问答
▲ EWB512电子仿真软件 5.12
▲  定时器计算工具下载(51单片机)
▲  串口调试工具下载
▲  51单片机教程
▲  波特率计算工具下载(51单片机)
。。。。。。
500多兆单片机学习开发常用资料软件尽在随机赠送的光盘中

售后服务

2条技术QQ在线,3部热线电话实时为您提供技术咨询;技术论坛设有51/AVR单片机学习设计交流专区;网站主页专门开设51/AVR学习园地,提供大量的单片机学习开发中常用的工具软件,学习资料,芯片资料,源程序,源代码及其他参考应用范例……。
