ISP1581和SJA1000学习开发套件

——USB2.0和CAN2.0开发捷径

现价:680元

一、特点

1. 符合USB2.0规范，480Mbps高速传输协议标准，兼容USB1.1；
2. 对于USB总线，采用的是Philips公司的USB2.0接口器件ISP1581，完全符合USB 2.0 规范并为基于微控制器或微处理器的系统提供了高速USB通信能力。符合现有的大多数器件的分类规格，比如成像类海量存储器件、通信器件、打印设备以及人机接口设备
3. 对于CAN总线，采用Philips公司CAN总线接口器件SJA1000，它是一种独立控制器用于移动目标和一般工业环境中的区域网络控制CAN 它是Philips半导体PCA82C200 CAN 控制器BasicCAN 的替代产品而且它增加了一种新的工作模式PeliCAN，这种模式支持具有很多新特性的CAN 2.0B 协议。具有扩展的接受缓冲器，64字节的FIFO结构；位速率可达1Mbps；可编程的CAN输出驱动配置
4. 采用8位A/D转换芯片AD0809，具有8路模拟开关，转换时间为100μS
5. 完整的固件程序下载方案，选用STC89C54RD+单片机，直接通过计算机串口下载固件程序在单片机中
6. 完整的通信实验方案，开发套件中共有两块开发板（其中一块为实现CAN总线通信没有USB接口和AD芯片，但是可扩展），可以实现USB←→CAN1←→CAN2←→RS232的通信流程
7. 完整中文使用开发文档
8. 丰富的实验例子，包括USB总线批量传输，中断传输，控制传输，LEN状态控制和按键监控，IO端口控制，AD数据采集试验，USB转CAN试验，CAN转串口试验，通过两块开发板实现两台计算机通信等
9. 已建立固件（Keil C51）、驱动（DriverStudio）和应用程序（VC6.0）开发环境（工程）
10. 8通道USB接口的数据采集实现。

二、硬件资源及功能

1. 单片机：采用的是STC89C54RD+；
2. I USB2.0接口芯片：Philips公司的ISP1581，完全符合USB2.0规范；
3. CAN总线控制芯片：Philips公司的SJA1000，支持CAN2.0A和CAN2.0B协议；
4. CAN总线驱动器：Philips公司的82C250；
5. AD芯片：AD0809，8位，8个模拟信号输入通道；
6. RS232电平转换芯片：MAX3232，可供用户使用或作Keil调试用
7. EEPROM：用做存放CAN总线端点配置，选择24C02；
8. RAM芯片：62256，32Kx8 Static RAM，用于单片机扩展RAM；
9. 3-8译码器：74HC138；
10. 其他外围电路，如74HC573、74HC74、CD4001、按键、LED灯等；
11. USB总线或外部供电可选；
12. 数据,地址,控制管脚引出，方便扩展。

 三、软件光盘

1. USB2.0应用程序框架和源代码（VC工程）；
2. ISP1581 USB2.0通用驱动程序和源代码（VC工程，DS开发）；
3. 单片机（STC 89C54RD+）固件程序下载软件；
4. 串口收发数据应用程序；
5. 单片机固件源代码，如：LED状态控制、按键状态监控、USB2.0控制传输实例、批量传输实例、CAN总线收发数据实例等；
6. USB转CAN，CAN转USB固件源代码；
7. USB接口AD0809数据采集固件源代码；
8. CAN转串口、串口转CAN固件源代码；
9. AD0809数据采集源固件代码；
10. 完整电路原理图（Protel99 & DXP）；
11. 开发过程所需要的工具软件；如Bushound，DDK，DS，Keil等；
12. 详细完整的开发使用文档；
13. USB1.1、2.0协议中英文资料，驱动开发电子书等大量资料；
14. CAN2.0协议中英文资料，CAN总线节点和网络设计开发等大量资料；

四、配置清单

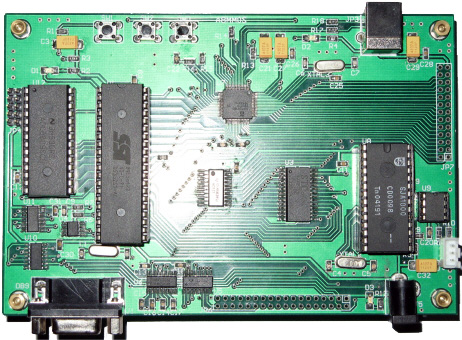

1. 电路板二块；（其中一块为实现CAN总线通信没有USB接口和AD芯片）
2. USB2.0屏蔽线一根；
3. 标准串口线一根；
4. 输出为5V，1A的电源适配器；
5. 光盘一张
