1、特点：

1、符合USB2.0规范，480Mbps高速传输协议标准，兼容USB1.1
2、增强型Cypress EZ-USB FX2LP系列处理器CY7C68013A-128AXC，含括增强型USB Core、高速8051 Core和16K RAM，GPIF接口、Slave FIFO接口、提供全部传输类型(等时、批量、中断、控制传输)
3、完整的在线仿真调试方案，通过全窗口化开发环境Keil，不需要仿真器就能进行仿真调试
4、完整的在系统编程方案，提供8K bytes程序内存空间(EEPROM)，不需要编程器就能直接通过控制面板在开发系统上反复烧写程序代码
5、完整的在系统下载方案，通过控制面板下载64K bytes的程序到开发系统运行
6、丰富的FPGA资源，Cyclone EP1C6Q240C8 FPGA。
7、EPCS4 串行FPGA配置芯片，容量是EPCS1的4倍以上，完全满足复杂的设计要求
8、FPGA外扩两片256K×16bit SRAM，型号为IS61LV25616－10T，数据，地址，控制线完全独立，适合用作乒乓缓存，实现大容量数据采集
9、完整中文使用开发文档
10、丰富的实验例子，包括批量传输，中断传输，控制传输， FX2传输速度测试，IO端口控制，GPIF试验，SLAVE FIFO试验，USB转串口试验，串口转USB试验，BulK传输试验等
11、已建立固件（Keil C51）、驱动（DDK和DriverStudio）和应用程序（VC6.0）开发环境（工程）
12、支持GPIF和SLAVE FIFO传输方式，支持8位/16位总线方式，实现端点FIFO和外设无缝连接

2、硬件资源及功能

1、CY7C68013A-128AXC芯片（128pin）：带增强型8051核，主频48Mhz，带16K内部RAM
2、Cyclone EP1C6Q240C8 FPGA，具有5,980个逻辑单元，92,160个比特的嵌入RAM， 两个锁相环（PLL），185个用户I/O管脚，可使用Altera的Nios软核和丰富的IP库，快速实现完整的可编程单芯片系统（SOPC）
3、EPCS4 串行FPGA配置芯片，容量是EPCS1的4倍以上，完全满足复杂的设计要求
4、FPGA外扩两片256K×16bit SRAM，型号为IS61LV25616－10T，数据，地址，控制线完全独立，适合用作乒乓缓存，实现大容量数据采集
5、24M有源晶振，提供JTAG和AS配置接口
6、RS232串口：两个，一个可供用户使用或另一个可作Keil调试用（MAX3232）
7、EEPROM：用做存放VID/PID或固件，可通过跳线选择EEPROM容量，缺省配置24LC64（8K）
8、64K的程序数据空间(IS63LV1024)，USB使用
9、4个LED发光管
10、3个按键
11、Keil软件仿真调试功能（64K程序，数据空间）
12、在线下载和在系统可编程功能
13、总线或外部供电可选
14、所有GPIF和SLAVE相关引脚连接到FPGA并有40PIN的外扩插座
15、4层板设计，运行稳定可靠

3、软件光盘

1、CYPRESS EZ-USB FX2开发包；
2、EZ-USB控制面板(Control Panel)软件及源代码（VC工程）；
3、EZ-USB通用驱动程序和源代码（VC工程，DDK开发）；
4、提供EZ-USB通用驱动的替代驱动及源代码（VC工程，DriverWorks开发）；
5、EZ-USB FX2固件装载设备驱动程序和样例源代码（VC工程）；
6、EZ-USB FX2应用程序框架和源代码（VC工程）；
7、EZ-USB FX2固件库和源代码；
8、FPGA源代码（Quartus II工程文件，Verilog HDL）；
9、应用程序源代码（VC工程）；
10、赠送大缓存驱动（2M字节缓存，缺省驱动是64K字节）
11、完整的电路原理图，保证和开发板完全一致；
12、开发过程所需要的工具软件；如Bushound，DDK，DS，Keil，Quartus II等；
13、详细完整的开发使用文档；
14、USB1.1、2.0协议中英文资料，Cyclone FPGA，驱动开发电子书等大量资料；

4、配置清单

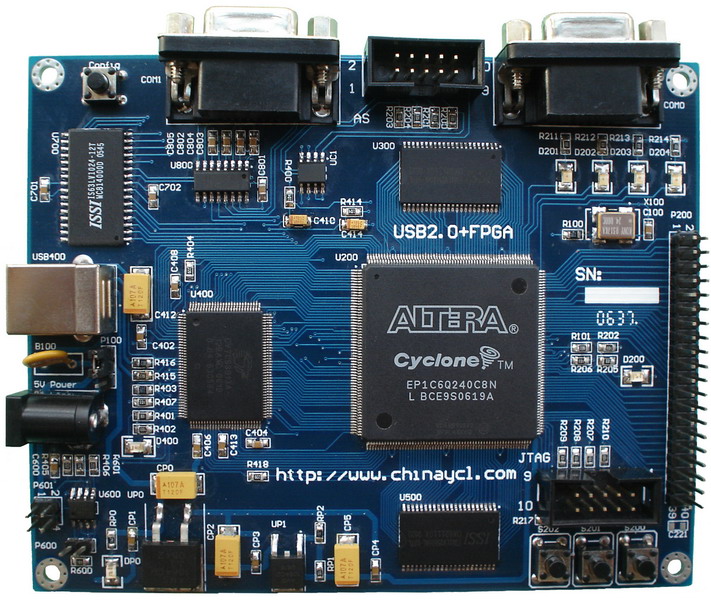

1、电路板一块
2、USB2.0屏蔽线一根
3、标准串口线一根
4、BB II下载线一根
5、光盘一张
