CPU

三星S3C2416X芯片处理器，ARM926EJ核,采用65nmCMOS工艺制作，主频可高达400MHz

内存

64M Byte DDRⅡ内存

Flash

256M Byte SLC NandFlash

温度范围

—10℃ ~ +70℃范围的高低温运行测试中运行良好

尺寸

730mm×548mm

工作电压

5V

存储温度

—40℃ ~ +85℃

相对湿度

10%~95%

系统支持

WinCE 和 Linux

EINT/GPIO

EINT 16路;GPIO 最大100路

LCD

RGB 24位

EBI BUS

16位并行总线

音频接口

1路AC97音频接口/IIS接口/PCM接口（复用）

IIC

1路

SPI

1路

UART

4路UART（3路三线，1路五线）或3路UART（1路三线，2路五线）

USB HOST

1路USB HOST 1.1

USB Device

1路USB Device 2.0

SD/MMC

2路

AD

10路12位AD，含四线电阻触摸接口

2D/3D

支持2D图形加速

PWM输出

4路

RTC

1路

Boot配置引脚

7个引脚

JTAG

1路

LCD

RGB 24位

A/D

10路

IIC

EEPROM 1路

SPI

1路

UART

4路UART（3路三线，1路五线）或3路UART（1路三线，2路五线）

USB HOST

4路

USB Device

1路

SD/MMC接口

2路

以太网口

1路10/100M自适应以太网口

JTAG

1路

按键

4个

外部中断EINT

16路

Boot配置引脚

支持SD卡和nand启动

音频

IIS接口

LED

四个LED

温度传感器

18B20温度传感器

红外接收器

HS0038B一体化红外接收器

复位

1个复位按键

开关

电源开关

电源

一个电源插口

蜂鸣器

1路

尺寸

144mm×105mm

实时时钟

开发板上配置了一个“CR1220”型号的纽扣电池，在系统掉电时为RTC（实时时钟）供电

嵌入式Linux3.1.8操作系统：

交叉编译器

arm-linux-gcc-4.2.2

烧写方式

1. USB单 步烧写（开发必备，可灵活烧写单个文件，便于调试）；
2. SD卡自动烧写（简单快捷，适合规模化生产及批量更新系统）；
3. 全程支持WindowsXP下的系统烧写。

U-boot

版本：U-Boot-1.3.4
Nand启动
支持USB OTG2.0下载
支持命令行烧写uboot.bin，内核zImage 和yaffs2文件系统。

mmc.bin

支持SD卡烧写，不需要与PC连接即可实现系统的安装。
支持SD卡烧写Linux系统
支持USB OTG2.0 烧写Uboot， 内核和文件系统

Linux内核

版本: Linux-3.1.8
支持YAFFS2文件系统
看门狗驱动
RTC驱动
4个LED驱动
4个用户按键驱动
PWM控制蜂鸣器驱动
ADC驱动
CPU本身所带触摸屏控制器驱动
LCD驱动( 4.3",5.6", 7", 8",10.4")
USB Host驱动：支持U盘，蓝牙，USB WiFi，USB 3G等USB设备
USB鼠标，键盘
USB摄像头
SD卡驱动
3G驱动
GPS支持，使用串口驱动
LCD转VGA驱动
串口驱动
USB WiFi驱动
音频驱动（UDA1341）
以太网络(DM9000)
USB转串口驱动
红外接收器驱动
温度传感器驱动

文件系统

版本：busybox-1.13.3

命令行测试程序

ADC转换测试程序
按键测试程序
LED测试程序
IIC测试程序
SPI测试程序
看门狗测试程序
PWM控制蜂鸣器测试程序

图像显示

支持480*272、640*480、800*480、800*600等多种分辨率

图形系统

Qtopia-2.2.0：经典的嵌入式图形界面系统，Linux系统启动后会自动运行该图形界面系统，可以使用触摸功能操作图形界面也可以使用USB鼠标操作界面，默认使用触摸功能。
支持触摸屏或USB鼠标
可以选择启动Qtopia2.2.0

系统默认启动Qtopia2.2.0，里面含有飞凌公司开发的测试应用程序，以下为应用程序列表，我们提供的测试程序，全部开源，您可以拿来参考和使用。

图形应用测试程序

LED测试：用于测试LED的灯开和灯关
蜂鸣器测试：用于测试PWM控制蜂鸣器的开和关（可调PWM频率）
ADC转换测试：控制开发板上的可调电阻，界面显示不同的数值
3G拨号软件：支持WCDMA ,CDMA2000 ,TD-SCDMA三种制式 的3G网络，拨号成功后可以直接使用浏览器浏览网页。
WiFi：无线网络连接，适用于USBWiFi，可以使用 DHCP分配IP地址，网关和DNS，网络连接后，可以直接浏览网页。
图片浏览器
MediaPlayer
日历、时钟、计算器、IE浏览器
文件管理器
终端
多款游戏
触摸校正程序

嵌入式Win CE6.0操作系统：

开发环境

VS2005

烧写方式

1. USB单 步烧写（开发必备，可灵活烧写单个文件，便于调试）；
2. SD卡自动烧写（简单快捷，适合规模化生产及批量更新系统）；
3. 全程支持WindowsXP下的系统烧写。

Eboot

支持NAND烧写和启动校验，更加稳定可靠
支持USB Device2.0下载
支持烧写bin文件格式系统映像
支持SD卡一键烧写，不需要与PC连接即可实现系统的安装。（独家提供，不提供源码）
支持用户自定义 Logo，可用USB烧写，也可适用SD卡一键烧写，更快捷，更方便
支持开机设置延时时间
支持格式化NandFlash，Binfs。
支持烧写过程LED和蜂鸣器提示，适用于无屏状态

底层驱动

版本: Win CE6.0
看门狗驱动
RTC驱动
4个LED驱动
4个用户按键驱动
IIC驱动
SPI驱动
PWM控制蜂鸣器驱动
ADC驱动
触摸驱动
LCD驱动( 4.3",5.6", 7", 8",10.4")
USB Host驱动：支持U盘，USB 3G等USB设备
USB Device驱动: 支持USB 2.0同步通讯
USB鼠标，键盘
USB摄像头
NandFlash驱动，支持注册表保存
SD卡驱动（最高可达32G）
3G驱动（支持拨号上网）
GPRS支持（支持拨号上网，拨打电话，发送短信）
GPS支持，使用串口驱动
LCD转VGA驱动
串口驱动
音频驱动（UDA1341）
以太网络(DM9000)，用户可自定义ip，mac地址
红外接收器驱动（支持NEC制式解码，不提供源码）
USERIO驱动（支持多大20个io口驱动）
温度传感器驱动

测试程序

ADC转换测试程序（支持6路同时测试）
按键测试程序
LED测试程序
SPI测试程序
看门狗测试程序
PWM控制蜂鸣器测试程序
支持480*272、640*480、800*480、800*600等多种分辨率
串口测试程序
触摸测试程序
红外接收测试程序
背光测试程序（只支持开关）
用户IO测试程序
温度测试程序
摄像头测试程序（支持拍照，预览，录像）
3G拨号软件：支持WCDMA的3G网络，拨号成功后可以直接使用浏览器浏览网页。
GPRS 接打电话，接收短信测试程序
GPRS拨号上网方法
MAC地址修改程序，可以随机获得MAC地址，方法更快。
MediaPlayer
RTC时钟测试程序，可以获取本地时间，以及修改
网络测试程序
IP地址修改测试程序
屏幕旋转测试程序，支持动态和静态两种
开机自启动设置程序，支持用户指定开机程序自动运行，非常便于企业用户特定功能程序的开机设定
GPS测试程序
音频测试程序，支持放音，录音等多种功能

套件清单

产品

数量

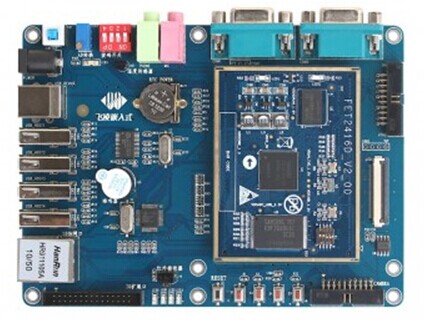

FL2416开发板（包括核心板与底板）

1块

FL2416开发板用户光盘

3张

双孔交叉串口线

1条

网线（交叉网线）

1条

Mini USB线

1条

5.5*2.1mm AC220V DC5V 2.0A电源适配器

1个

其他

包装盒、防静电袋 合格证 保修卡
