国内首创，不需要仿真器，也能使用的TMS320VC5416开发板，入门用户可以节省一笔开支。提供CPLD源代码。器件封装库。

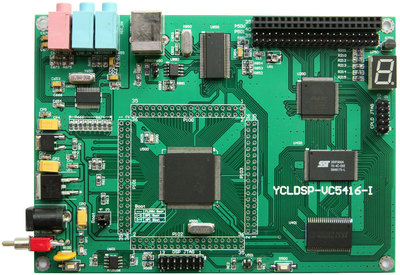

    TMS320VC5416 DSP是TI公司54XX系列里面的功能比较强大的16位定点DSP，其最高运行速度为160M。源创力DSP5416-I开发板是一套基于TMS320VC5416 DSP的学习开发平台，扩展了高速512K字节SRAM、1MByte的FLASH等，特别是扩展了高速USB2.0（CY7C68013A）来下载程序到TMS320VC5416运行，提供固件，应用程序，所有的代码都开放，是性价比最高的TMS320Vc5416开发板。

一、硬件资源

1. DSP处理器TMS320VC5416，最高工作频率160MHz；

2.扩展256K×16位SRAM（基本配置），最大可扩展到512K*16位；

3.扩展512K×16位FLASH，方便程序存储；

4.扩展1路USB 2.0高速接口（CY7C68013A），方便同PC进行USB通讯；

5.扩展了音频处理芯片（TLV320AIC23）

6.扩展12864中文图形液晶接口，驱动软件兼容ST7920，内含中文字库的廉价图形LCD

7.扩展1602A字符液晶接口

8.扩展240128、320240中文图形液晶接口，驱动软件兼容SED1330，SED1335，S1D13700等

9.提供1个8段数码管

10.提供耳机插孔，可以方便地实现放音功能（TLV320AIC23）

11.提供话筒插孔，可以方便地进行录音功能

12.提供1个独立电源开关，有500mA自恢复保险，保护供电电源安全

13.采用了CPLD器件,功能扩展更加灵活,同时在学习DSP的同时,掌握先进的EDA设计；

14.总线开放：数据线、地址线、控制线、特殊功能引脚全部引出，方便用户对信号的测试及二次开发；

二、软件源代码（所有代码都是C语言编写，CCS3.3工程）

代码01－定时器0实验*

代码02－7段数码管显示实验*

代码03－基于BIOS的数码管显示实验

代码04－音频播放实验*

代码05－扩展SRAM测试实验*

代码06－扩展Nor_Flash实验*

代码08－外部中断1实验*

代码08－基于BIOS的EEPROM的Boot实验*

代码9－8位FLASH的Boot实验

代码10－16位FLASH的Boot实验*

代码11－1602液晶显示实验*

代码12－LCD12864实验

代码13－图形显示240128实验

代码14－图形显示320240实验一

代码15－图形显示320240实验二

代码16－图形显示320240实验三

代码17－批量传输测试

代码18－USB内部速度测试

代码19－USB内部中断测试

代码20－厂商保留请求测试

代码21－USB BootLoader实战（固件和PC应用程序）*

代码22－有限冲激响应滤波器（FIR）算法

代码23－无限冲激响应滤波器(IIR)算法

代码24－快速傅立叶变换(FFT)算法


三、软件光盘：

1.提供完整的原理图（PDF格式）

2.提供器件的PROTEL库（SCH和PCB库文件），其他厂家不提供

3.提供CPLD源代码，其他厂家不提供

4.提供所有实验的C语言源代码，均有详细注释（CCS3.3工程）

5.提供USB2.0的DDK驱动程序源码

6.提供USB2.0的VC＋＋6.0应用程序源码

7.提供EZ USB CONTROL PANEL开发包

8.提供开发板上全部芯片的芯片资料

9.送原版TI DSP开发环境，仅供学习用

10.提供仿真器驱动及其他相关学习资料

11.赠送USB调试软件及开发过程中用到的工具软件

12.提供USB1.1、USB2.0协议的中英文文档

13.赠送驱动开发的书籍及文档

14. TCP-IP详解I、II、III及讲义

15.文件系统相关资料

16.提供详细开发用户手册，对开发使用本开发板提供全面的技术支持。


四、配置清单：

1. YCL-DSP-VC5416-I开发板一块

2. USB线一根

3. 5V/1A开关电源一个

4.光盘一张
