产品简介: 本开发板是针对C8051F330单片机（SOC）而开发的，实现了C8051F330单片机片上的全部资源。我们编写了所有功能的测试程序，对该单片机的性能做了全面的测试评估，使用方便。使用该开发板能使开发者迅速掌握C8051F330单片机的软硬件设计，缩短产品的开发周期。
 说明书下载，请点右键另存
核心MCU资源:
C8051F330是完全集成的混合信号片上系统型MCU芯片，下面列举了一些主要芯片资源：
·高速流水线结构的8051兼容的CIP-51内核（最大25MIPS）；
·全速非侵入式的系统调试接口（片内）；
·真正10位200ksps的16通道单端/差分ADC，带模拟多路器；
·1个10位电流输出DAC；
·高精度可编程的25MHz内部震荡器；
·8K字节可在系统编程的FLASH存储器；
·768（512+256）字节的片内RAM；
·硬件实现的SPI，SMBus/IIC和1个UART串行接口；
·4个通用的16位定时器；
·具有3个捕捉/比较模块的可编程计数器/定时器阵列；
·片内上电复位，看门狗定时器，1个电压比较器，VDD监视器和温度传感器；
·17个I/O端口；
·-40~85度工业级温度范围；
·2.7V~3.6V工作电压，20脚MLP封装；
可评估的其它MCU
C8051F331/2/3/4/5；

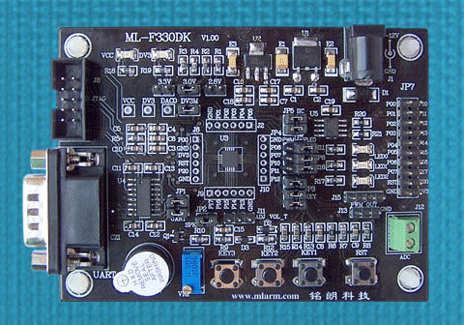

开发板硬件资源
·MCU：C8051F330，片内8K FLASH，768Byte SRAM；
·3*1 轻触键盘，一个复位键，蜂鸣器，LED指示；
·JTAG 调试接口；
·1通道RS-232接口；
·IIC接口，接24C01A串行EEPROM；
·16路10位AD，1路10位DA接口；
·C8051F330上的所有资源对用户开放；
软件例程简介
·软件延时例程，I/O操作LED闪灯例程；
·AT24C02读写例程；
·串行通信例程；
·16路10位AD转换例程，1路12位DA转换例程；
·3*1 轻触键盘驱动例程；
标配及光盘内容
·ML-F330DK开发板主板一块；
·一条交叉串口线；
·一个9V直流电源；
·软件光盘一张；
光盘内容：
· ML-F330DK开发板使用手册；
· ML-F330DK开发板原理图；
· ML-F330DK开发板元器件资料；
· ML-F330DK开发板各种功能测试程序源码；
· KEIL C51 V7.50 开发软件（测试版）；
· 公司其它产品使用手册；
· 其它相关资料； |
