SP8-F编程器(高级版/支持脱机量产)--编程器/仿真器--开发板商城
SP8-F编程器(高级版/支持脱机量产)
销售状态: 本站销售,热卖中
浏览次数:1427次 赠送积分:0 分
商品规格:
供 应 商: 伟纳电子
商品价格: ¥480元
¥450元
市场价 商城价


SP8系列编程器是专用于烧写串行FLASH/EEPROM/SPI BIOS存储器的专业编程器,使用USB2.0通讯接口,可以支持几乎所有的24/25/93/BR90等系列芯片的高速烧写,对于串行存储器的支持数量和烧写速度要远高于大多数价值千元以上的通用编程器,独有ISP在线烧录功能,可持续软件升级支持更多的芯片。SP8系列采用专业开模定制的精美外壳,领先的软硬件设计,无论是外观,内在品质均领先于其他同类产品。



    SP8系列编程器共有SP8-A/SP8-B/SP8-F三种型号,是目前国内烧写串行存储器速度最快(注1)、支持器件型号最多(注2)、性价比最高的专用编程器,全面满足家电/电脑/数码维修行业、工程研发、工厂量产的使用需求。


    SP8-A为普及版, 适合家电/电脑/数码维修行业人员使用,是目前首款价值仅1xx元的专业级串行存储器专用编程器,远领先于其他同价位产品,具有非凡性价比。 价格

    SP8-B为量产版,可以支持联机量产模式烧录,自动检测芯片放置好后,自动启动烧录功能,可以一台电脑连接多台编程器同时异步高速烧录,即插即写,没有同步等待时间,极速高效。

    SP8-F为脱机版,在满足前两种型号所有功能的基础上另多了脱机烧写功能,内置128Mbit数据存储器存储用户烧写文件,无需连接电脑就可实现各种现场编程,操作简单,轻松实现芯片大批量烧写。SP8-B/SP8-F非常适合工厂批量烧写 各种串行存储器,可以根据需要灵活选择编程器的型号和数量,相比昂贵的通用编程器和一拖多的专用编程器,使用更加方便灵活,有效降低人工成本和设备采购成本。



注1: 以一片8M bit 的EN25T80为例,SP8-A:读--1.24S,写--5.44S, 西尔特580U:读--4.15S,写--9.31S

注2:支持器件列表(截至2011.9.5,SP8-A支持器件数量超过4200个(以8脚芯片为主),SP8-B/F支持器件数量超过4600个(全面支持8-16脚芯片),并在持续更新中,如果有不支持的器件,您可以联系我们要求加入,在硬件支持以及资料齐备的情况下,一般2个工作日内可以完成)
    SP8-A支持列表:http://www.sofi-tech.com/upload/product/SP8/SP8A_List.htm
    SP8-B支持列表:http://www.sofi-tech.com/upload/product/SP8/SP8B_List.htm
    SP8-F支持列表:http://www.sofi-tech.com/upload/product/SP8/SP8F_List.htm



    编程器选型建议:一般的家电维修,电脑BIOS维修/升级,选择SP8-A普及版就够用了;如果您是专业的家电/电脑维修/工程研发人员,建议您选择B型或者F型(B型和F型支持器件数量一样多),相比A型,B/F型支持器件更全面,目前已经比A型多出数百种,B型和F型未来的升级空间也更大。如果您需要脱机大批量烧写,F型则是最佳选择。详细的功能对比请参考本页附后的“SP8系列编程器功能对比表”




性能特点

·USB2.0通讯接口(真正的USB接口,非USB转串口或模拟USB口)
·开模定制精致外壳(非市场上公模外壳可比),体积小巧(尺寸:103x71x23mm),使用携带方便
·全面支持WinXP/Vista/Win7,完美兼容32/64位系统
·内置32位高速处理器,专门针对串行存储器进行设计,实现极速精准烧录,是国内目前烧写速度最快的编程器
·支持几乎所有的93/24/25/BR90系列存储器,支持软件升级增加对新芯片的支持
·独有ISP下载接口,提供10PIN彩色ISP下载线,对于板载的贴片芯片(比如引出了SPI接口的电脑主板BIOS)可以直接连线烧写,
·标准40脚零插入力锁紧座,宽窄芯片和通用适配器都可以使用
·支持引脚接触不良检测,有效提高烧录可靠性
·完善的过流和ESD保护,有效保护编程器和电脑USB口不致因意外损坏
·量产烧录模式,自动检测芯片放置并启动编程操作
·支持一台电脑连接多台编程器大批量异步烧写,即插即写,没有同步等待时间,极速高效
·可选脱机烧录功能:内置128Mbit数据存储器,无需连接电脑就可实现各种现场编程,LED和蜂鸣器声音提示成功或失败,
操作简单,轻松实现芯片大批量烧写
·支持低压(3.3V)和5V芯片
·提供设备自检功能

注:上述功能依产品型号而定,只有SP8-F具有全部的功能,具体参考附后的型号对照表

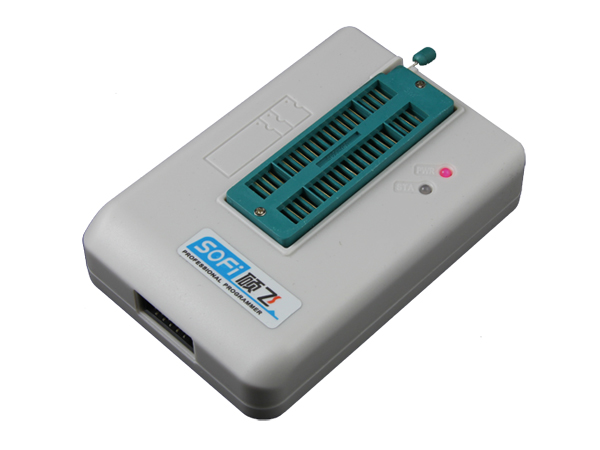

SP8编程器主机正面图(尺寸: 103x71x23mm)

SP8编程器主机背面图


USB2.0接口

·USB2.0接口,兼容USB1.1
·USB接口供电,无需额外的电源适配器,使用起来更加简洁
·专用的USB2.0芯片,非模拟USB或者USB转串口方案,有效保证烧写稳定性和烧写速度
·内置ESD保护电路,有效防止一些计算机的外壳感应电压以及静电对编程器和计算机接口的损害,进一步提高芯片烧写稳定性和安全性


内置32位高速处理器

·内置32位高速处理器,硬件上针对SPI Flash/ Serial EEPROM优化设计
·所有芯片烧录时序有内置处理器完成,不受计算机主频影响
·高速的处理器是保证快速烧录的有效方案,而专用的硬件设计也是速度和稳定性的前提



高速烧录

·SP8是目前行业中烧写速度最快的编程器,速度超过千元以上的通用编程器

  (以一片8M bit 的EN25T80为例,SP8-A:读-1.24S,写-5.44S, 西尔特580U:读-4.15S,写-9.31S)
·通过内置的高速处理器,以及特殊的硬件设计,专门针对串行FLASH和EEPROM,实现高速可靠烧录
·针对不同的芯片进行算法优化

    附表:部分芯片读写时间



芯片型号

容量

写入时间

读取时间

校验时间

EN25T80

8M bit

5.4S

1.2S

1.2S

SST25VF010A

1M bit

4.2S

0.6S

0.6S

W25X16

16M bit

7.6S

2.3S

2.3S

KH25L8005

8M bit

4.3S

1.3S

1.3S

AT24C512

512K bit

5.8S

3.6S

3.6S

AT24C256

256K bit

3.0S

1.8S

1.8S

ST25P16 [SOP8]

16M bit

7.3S

2.3S

2.3S

W25X32

32M bit

20.8S

4.9S

4.9S

SST25VF080B

8M bit

6.9S

2.4S

2.4S

W25X80

8M bit

8.6S

1.3S

1.3S


智能引脚检测

·SP8全系列具有智能引脚检测功能
·引脚检测可有效避免芯片引脚氧化,芯片放置错位以及适配器问题所导致的芯片烧写失败,成功率低下,有效提高烧写效率
·图形化提示引脚接触状态,包括接触不良的引脚、接触良好的引脚、未使用的引脚和忽略的引脚


过流/短路保护

·内置完善的过流检测/短路保护机制
·有效保护编程器在芯片放错位置,放反方向,型号错误,芯片短路或适配器短路等情况下不受损害
·不用担心芯片因为放错位置,放反方向或者型号选错时烧毁芯片
·ISP接口同样具备过流/短路保护功能,并可自动判断目标板(或目标芯片)供电冲突


40PIN通用锁紧座



·采用宽窄两用型40PIN镀金锁紧座
·可以直接用于8脚到16脚的任意直插芯片
·可以直接使用任何通用适配器,无论是引脚宽度是300mil还是600mil
·可直接使用最多40个引脚的适配器


    SP8在设计之初使用16脚的锁紧座(下图左),测试中发现这种锁紧座只能支持300mil的芯片和适配器,而市场上的适配器基本上都是600mil宽度,无法插入16脚的锁紧座,使用受到严重的局限。基于这些原因,硕飞科技果断重新修改模具,采用了通用性更强的40脚款窄适用的锁紧座。


支持在线编程(ISP)

·对一些贴片芯片,可以直接采用ISP进行烧录,免除拆焊的麻烦
·SP8全系列附带专用ISP接口采用专用芯片进行缓冲,支持2.0V~5.5V目标板(芯片)
·ISP接口可通过软件设置是否对目标板供电,供电电压3.3V或5V(可设置)
·ISP供电附带过流/短路保护功能,并自动检测目标板供电情况,避免供电冲突
·可用于电脑主板的BIOS的在线升级(应用实例:
用SP8-A编程器在线升级微星MS-7392主板BIOS

SP8带有ISP接口,10色带单杜邦头下载线

使用SP8的ISP下载功能在线升级主板BIOS


支持联机/脱机模式高速量产

   SP8-B/SP8-F均支持联机高速量产,其中SP8-F另具有脱机量产功能,非常适合工厂大批量烧写存储器,可以节省大量的设备采购成本和人工成本。注:SP8-A不具备量产功能,适合研发和维修人员使用。



 SP8-B/SP8-F联机量产模式特点
·编程器自动检测芯片放置,并启动自动编程操作
·烧录过程中,操作员无需操作电脑,只需要不断的放芯片,取芯片即可
·可以一台电脑连接多台编程器同时异步高速烧录,即插即写,没有同步等待时间,极速高效



 SP8-F另支持脱机量产烧录,功能特点如下
·烧录时无需连接电脑,只需要连接附带的5V电源即自带启动脱机烧录功能
·编程器内置128M bit存储器,无需额外存储卡
·操作简单,只需通过电脑下载一次脱机数据,便可直接使用
·自动检测芯片放置,并启动烧录,通过状态灯和内置蜂鸣器提示烧录结果




功能强大的配套软件

·中文界面
·支持WinXP/Vista/Win7等操作系统,完美支持64位操作系统
·支持多种数据文件格式,包括二进制(任意后缀文件)、十六进制、Motorola-S、TI-TEK等
·多功能数据缓冲编辑功能,支持键盘直接修改,支持复制、填充、逻辑运算。支持十六进制显示和ASCII显示
·提供芯片放置方式、适配器和ISP连接图信息
·手动编程与一键式用于自定义自动编程(组合操作)功能

软件主界面



数据缓冲区界面(支持数据修改)



产品组成与型号对比表


    产品组成

    ·主机一台
    ·USB线一条
    ·10Pin ISP下载线一条
    ·驱动光盘一张
    ·5V电源适配器一个(仅SP8-F配备)





   SP8系列编程器功能对比



产品型号

SP8-A(普及版)

SP8-B(量产版)

SP8-F(脱机版)

ISP支持

脱机量产

×

×

联机量产

×

锁紧座类型

40pin

40pin

40pin

蜂鸣器提示

×

×

(脱机模式)

引脚接触检测

过流保护

自动序列号功能

×

支持芯片数量(注1)

 4275

 4611

 4614

芯片配置功能

×





适用对象

工程烧录/家电数码维修

小批量烧录/工程烧录

大批量烧录

 注1: 支持芯片数量会不断更新,当前表中的数据为2011-9-5 更新


常见问题解答

问:SP8-B/SP8-F编程器在量产方面相比其他编程器有什么优点?
    答:是否适合量产,烧写速度和稳定性是关键。SP8系列编程器由于采用真正的USB2.0接口通讯,并通过内置的32位高速处理器,以及特殊的硬件设计,专门针对串行FLASH和EEPROM,实现高速稳定烧录。以烧写一片8M bit 的EN25T80为例,SP8-F:读--1.24S,写--5.44S, 西尔特580U:读--4.15S,写--9.31S。SP8-F不到580U零头的价格,但烧写速度快了将近一倍。


    SP8-B/SP8-F均支持联机高速量产,其中SP8-F另具有脱机量产功能
    SP8-B/SP8-F联机量产模式特点
    ·编程器自动检测芯片放置,并启动自动编程操作
    ·烧录过程中,操作员无需操作电脑,只需要不断的放芯片,取芯片即可
    ·可以一台电脑连接多台编程器(由您的电脑USB口数量决定可以连接的编程器数量)同时异步高速烧录,即插即写,没有同步等待时间,极速高效

    SP8-F另支持脱机量产烧录,功能特点如下
    ·烧录时无需连接电脑,只需要连接附带的5V电源适配器即自带启动脱机烧录功能
    ·编程器内置128M bit存储器,无需额外存储卡
    ·操作简单,只需通过电脑下载一次脱机数据,便可直接使用
    ·自动检测芯片放置,并启动烧录,通过状态灯和内置蜂鸣器提示烧录结果

    对于93/24/25/BR90等系列串行存储器的大批量烧写,常规方法是选择具有自动烧录功能的通用编程器(缺点是支持芯片型号全的价格昂贵,因兼容原因无法做到烧写速度最优化,对于批量烧写芯片不是一个好的选择)。另有一拖多的专用编程器(这种编程器通常是由SD卡存储烧写文件,只能同步烧录,即需要放好全部的芯片后,再启动烧录过程,烧写效率并不高。有些一拖八的量产编程器将8个锁紧座并排紧挨在一起,这种情况下如果烧写贴片芯片就不能插放8个转接座了,因为转接座的宽度比锁紧座大,所以只能放置4个转接座,批量烧写时利用率就减半了)。



    有些声称可以脱机量产的编程器需要在锁紧座上同时放入母片和待烧写的芯片,这种方式需要特殊的转接座,并且要保证2片芯片都接触良好,效率和烧写稳定性均无法保证,是一种比较业余和落后的做法,完全不适合量产烧录。


   SP8-F编程器则具有更高的烧写速度和灵活性,由内置存储器存放烧写文件,可以根据需要灵活搭配编程器数量,各编程器之间互不影响,完全异步烧录,通常一个工人同时操作4台编程器就已经忙不过来了。SP8-F非常适合工厂大批量烧写93/24/25/BR90等系列存储器,可以节省大量的设备采购成本和人工成本。



问:SP8系列编程器为什么不能直接复制芯片?
    答:在电脑没有普及的年代,采用母片直接复制的编程器有一定的实用价值。但在电脑无处不在的今天,直接在编程器上放置母片复制的方法已经是一种过时落后的技术,目前只在少部分非专业级编程器上有应用,没有任何一款专业编程器加入此功能。现在您只需用编程器将母片的数据读出后保存到电脑硬盘上,您随时可以烧写此文件到新的芯片中。如果需用大批量复制芯片,还可以选择具有脱机量产功能的SP8-F(无需连接电脑,烧写文件存储在编程器的内置存贮器中),无需同时在编程器上放置母片,节省放置母片的时间,大大减少接触不良的机会,真正的实现高效大批量烧录。


问:SP8系列编程器烧写串行存储器的速度为什么会比多数通用编程器更快更稳定?
    答:SP8之所以速度更快。主要有以下3方面的原因:
    1. 硬件专门针对串行SPI/EEPROM/FLASH而设计
    一些其他通用编程器那样,为了支持需要VPP电压的芯片,在IO上的波形很不理想,这也是为什么有些通用编程器无法烧写SPI FLASH或烧写成功率很低的原因。
    SP8的硬件专门针对串行EEPROM/FLASH设计,将IO阻抗最佳化,有效提升IO速度。


    2. USB通讯优化
    USB接口是计算使用最广的通讯接口之一,但是否就意味着USB通讯就一定速度很快呢?这当然不绝对,合理优化的软件设计,是提升烧写速度最佳保证。
    SP8的数据传输与芯片读写是异步操作处理的,USB的传输上基本上可以做到零耗时,使得唯一造成时间损耗的就是IO速度了,也就是上面提到的第1条。


    3. 专用硬件提升数据读写速度
    SP8借助内置32高速处理器的独有DMA技术,实现数据的快速传输,这些都不需要CPU的介入,而是硬件独立处理,更加有效提升烧写速度。
