Atlys Spartan6 Xilinx FPGA 开发板 原厂--Xilinx FPGA--开发板商城
Atlys Spartan6 Xilinx FPGA 开发板 原厂
销售状态: 本站销售,热卖中
浏览次数:6124次 赠送积分:100 分
商品规格:
供 应 商: XILINX原厂
商品价格: ¥0元
¥0元
市场价 商城价





因此开发板流动性较大,价格变动大,所以请与我们联络确认交期及最新报价!以最新报价为准!

凡高校,研究所,学生,培训机构大量采购,我司将给贵司作详细的计划书与优惠价!欢迎合作!

开发板特性:
Xilinx Spartan®-6 LX45 FPGA(324-pin BGA封装)
●  128MByte DDR2 16位宽数据存储
●  10/100/1000以太网口及RS-232串口
●  板载USB2接口,用以编程下载及数据传输
●  USB-UART及USB-HID接口(用于连接键盘/鼠标)
●  两个HDMI视频输入端口及两个HDMI输出端口
●  AC-97编码器,带有线性输入、线性输出、话筒及耳机端口
●  实时监测各电源轨上的电流功率
●  16MByte x4 SPI Flash用以配置FPGA及数据存储
●  100MHz CMOS晶振
●  48个可扩展I/O接口
●  GPIO包括8个LED,6个按键以及8个拨码开关
●  附带一个20W电源及USB数据线

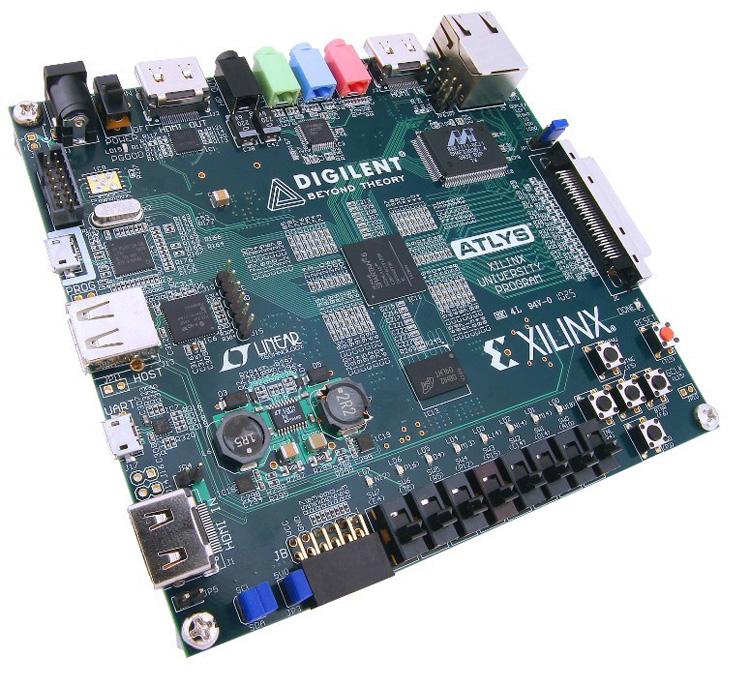

Atlys开发板是一块基于Xilinx Spartan 6 LX45 FPGA的完整易用的数字电路开发平台。其板载高端外围接口涵盖了千兆以太网、HDMI视频输入输出、128MByte DDR2存储阵列、音频及USB接口。因此Atlys对基于嵌入式处理器(如Xilinx的MicroBlaze)构建的完整数字系统来说是个理想的选 择。Atlys完全支持Xilinx CAD工具,包括ChipScope, EDK以及免费的WebPack版本。所以,就避免了设计中的额外成本。

  ●  Spartan-6 LX45对高性能逻辑电路设计进行了优化,并提供:
  ●  6,822单元,每个包含四个6输出LUT以及8个触发器
  ●  2.1MBits快速块存储器
  ●  4 个时钟模块(包括8个DCM以及4个PLL)
  ●  6 个锁相环
  ●  58 个DSP单元
  ●  支持500MHz以上时钟速度

---Xilinx Spartan-6 LX45 FPGA, 324-pin BGA package


---128Mbyte DDR2 16-bit wide data


---10/100/1000 Ethernet PHY


---On-board USB2 ports for programming & data transfer


---USB-UART and USB-HID port (for mouse/keyboard)


---Two HDMI video input ports & two HDMI output ports


---AC-97 Codec with line-in, line-out, mic, & headphone


---Real time power monitors on all power rails


---16Mbyte x4 SPI Flash for configuration & data storage


---100MHz CMOS oscillator


---48 I/O’s routed to expansion connectors


---GPIO includes 8 LEDs, 6 buttons, & 8 slide switches


---Ships with a 20W power supply and USB cable

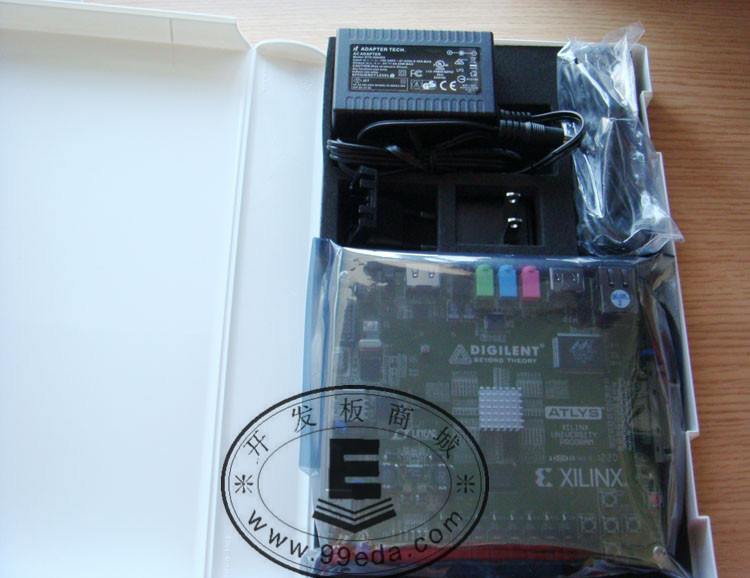

出货清单:

1. 开发板

2.20W电源

3. USB cable

4.资料光盘,包括

a.  原理图;

b.  用户手册

c.  管脚分配约束文件UCF

d.  EDK BSB向导

e.  DDR2,SPI控制配置源码

g.  Atlys出厂Demo/BITS源码
