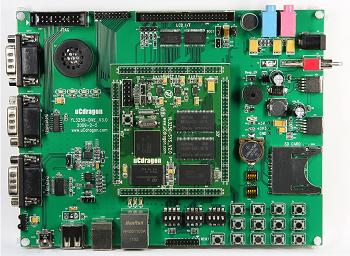

YL-LPC3250 硬件资源

名称

描述

处理器

存储器

外接32M字节Nand Flash

256kB的内部SRAM（IRAM）
外接64MB SDRAM

调试接口

20Pin JTAG调试接口，支持JTAG模式

外设接口

一个标准9线串口（带硬件流控制可接Modem）
一个2线标准DEBUG串口
一个2线高速串口，波特率高达 921600bps
一个高速IRDA红外线数据通讯口；

10M/100M以太网口，LAN8700，带联接和传输指示灯

一个USB HOST（USB2.0规范）接口/一个 USB2.0 OTG接口/一个 USB2.0 Device接口

采用IIS接口芯片UDA1380，一路立体声音频输出接口可接耳机或音箱

一个标准SD卡接口；

一个50芯LCD接口引出了LCD控制器和四线电阻式触摸屏的全部信
号，LCD数据和同步信号均有BUFFER驱动，让LCD显示更加稳定；
时钟源

内部实时时钟及外扩的一个带后备锂电池的驱动实时时钟，支持系统掉电后系统时间继续运行

一个SPI总线存储器，用于保存系统系统设置；

4个高亮LED，另带一个20针的8×8矩阵键盘接口提供3.3V电源驱动；

一个20PIN的用户扩展排针，方便用户进行存储器及IO口扩展，同时最小系统板引出 Address,Data，片选信号线；

温度传感器（基于IIC总线），带远程传感器连接端口；

按键

3X4矩阵键盘，

Reset按键，带专用复位芯片

电源

12V直流电源供电

YL-LPC3250 WinCE6.0 R2软件资源

类别

功能特性

描述

Bootloader

Kickstart

1.用于加载引导S1L ★ 提供源代码(RealView MDK工程)

S1L

1.擦写NandFlash ★ 提供源代码(RealView MDK工程)
2.串口下载，SD下载功能
3.设置CPU频率ARM CLK ,HCLK,PCLK
4.设置从SD卡，NandFlash启动
5.加载引导Eboot

Eboot

提供源码及最终生成映像Eboot.nb0
Eboot功能强大，主要包括：
1.网络下载：可设置Mac地址、静态IP、DHCP获取动态IP，可通过网络下载WinCE内核
2.设置内核在NandFlash中的地址，内核复制到RAM的地址，以及内核的大小

底层驱动程序

Display

LCD显示驱动，★ 提供源码
显示驱动特点：
1、支持多款不同尺寸的液晶屏，3.5寸(320*240)、4.3寸(480*272)、7寸(800*480)、8寸(800*600)

I2C

I2C总线驱动，★ 提供源码

NandFlash

FMD模式NandFlash驱动，★ 提供源码

SDHC

Micro SD卡驱动，★ 提供源码

Serial

串口驱动，★ 提供源码

RTC

实时时钟驱动，★ 提供源码

Touchscreen

触摸屏驱动，★ 提供源码

USB Host

支持USB键盘、鼠标、U盘、USB光驱、USH Hub ，★ 提供源码

WAVEDEV

IIS音频驱动，★ 提供源码

上层应用程序

WordPad

文本文件编辑，浏览工具

MediaPlayer

多媒体播放器，支持多种格式

PC端烧写工具

LPC3250_Loader.exe

KickStart+S1L Bootloader烧写

YL-LPC3250 Linux软件资源

类别

功能特性

描述

Bootloader

Kickstart

1.用于加载引导S1L ★ 提供源代码(RealView MDK工程)

S1L

1.擦写NandFlash  ★ 提供源代码(RealView MDK工程)
2.串口下载，SD下载功能
3.设置CPU频率ARM CLK ,HCLK,PCLK
4.设置从SD卡，NandFlash启动
5.加载引导Uboot

U-Boot-1.3.3

提供源码及最终生成映像uboot.bin，★ 提供源码
Uboot功能强大，主要包括：
1.网络下载：可设置Mac地址、静态IP、可通过网络下载linux内核,根文件系统
2.支持NFS，JFFS2，Cramfs文件系统

Linux 2.6.27
底层驱动程序

Display

LCD显示驱动，★ 提供源码
显示驱动特点：
1、支持多款不同尺寸的液晶屏，3.5寸(320*240)、4.3寸(480*272)、7寸(800*480)、8寸(800*600)

UART

RS232串口驱动，★ 提供源码

文件系统

JFFS2可读写文件系统 ，★ 提供源码

GUI

Qt/Embedded和Qtopia 2 ，★ 提供源码

NandFlash

NandFlash驱动，★ 提供源码

SDHC

Micro SD卡驱动，★ 提供源码

RTC

实时时钟驱动，★ 提供源码

Touchscreen

触摸屏驱动，★ 提供源码

USB Host

支持U盘，★ 提供源码

WAVEDEV

IIS音频驱动，★ 提供源码

编译器

arm-vfp-linux-gnu-交叉编译工具链，支持VFP

上层应用程序

MP3Player

MP3播放 ，★ 提供源码

PC端烧写工具

LPC3250_Loader.exe

KickStart+S1L Bootloader烧写

YL-LPC3250装箱清单

类别

描述

标准配件

一块已测试好的YL_LPC3250开发板

用户光盘(所有驱动源码，烧写工具，串口工具…)

一条9线交叉串口线(2-3交叉 黑色)

一条交叉网口线

12V直流电源

一个精美包装盒

可选配件

TFT LCD: YL-LCD35 （320X240），YL-LCD70（800X480） ，YL-LCD80（800X600）

J-Link V7 仿真器

U-link2开套件（RealView MDK + U-Link2）

U-Link2 仿真器
