一、板子用途、目的及使用对象
Mars-EDA-F系列实验板是针对初、中级用户推出的FPGA开发实验平台，基于Mars-EDA系列的中端开发实验平台，可做高校EDA课程配套实验平台使用，实验板针对Altera和Xilinx两大主流厂商的主流FPGA芯片推出，实验平台采用核心模块板加底板形式设计，核心模块板采用4层板走线，兼顾两大厂商的主流芯片。两个96pin欧式接插件将所有FPGA器件IO引出，适合用户在此基础上扩展所需模块，做算法评估，数据处理等使用。

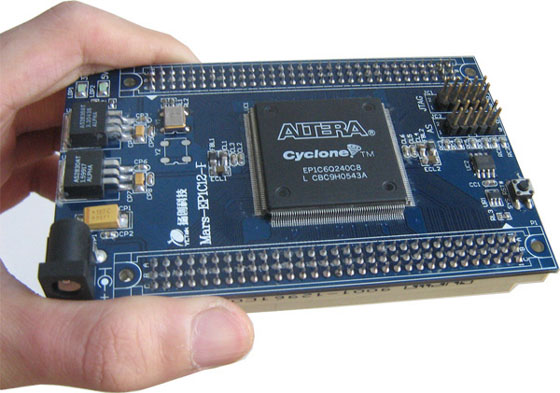

二、Mars-EP1C6-F-Core核心板介绍：
Altera Cyclone系列FPGACyclone是基于成本优化的，全铜工艺的1.5V SRAM工艺，最高达20，060个逻辑单元和288K位的RAM，除此之外，Cyclone系列的FPGA还集成了许多复杂的功能。Cyclone系列FPGA提供了全功能的锁相环（PLL），用于板级的时钟网络管理和专用I/O接口，这些接口用于连接业界标准的外部存储器器件。低成本结构和Cyclone FPGA丰富的器件资源相结合，能够实现完整的可编程芯片系统（SOPC）方案。
Mars-EP1C6-F FPGA核心板采用Cyclone系列中较为基础的EP1C6器件，针对FPGA的初级、中级开发者设计，帮助用户降低学习成本和系统评估成本的硬件模块。板子采用4层板布线， 两个96pin欧式接插件将所有FPGA器件IO引出，适合用户在此基础上扩展所需模块，做算法评估，数据处理等使用。
配合Mars-EDA-F系列实验主板，用户可做相关一系列实验，亦可借助实验主板提供的现有功能做评估使用。我们也希望用户借助本模块开发创意性产品。
板上有标准DC接口，板载FPGA---EP1C6 和PROM—EPCS1配置芯片，板上同时提供JTAG接口和AS编程下载接口。
硬件配置
a) EP1C6-PQ208
b) EPCS1
c) AS2830-3.3
d) AS2830-1.5
e) 40MHZ有源晶振
f) STC811复位芯片

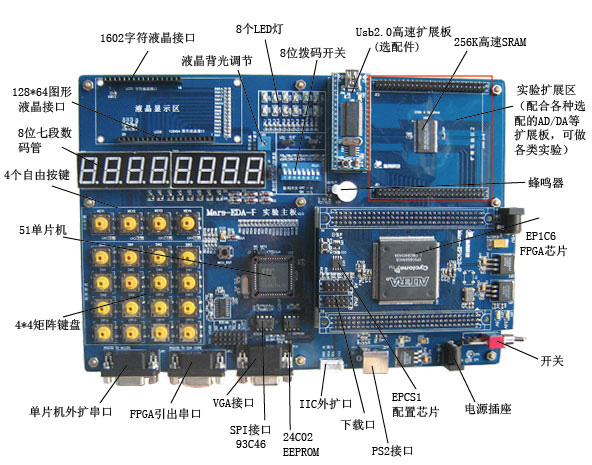

三、实验主板硬件配置及配套实验
1、硬件配置
STC89LE52
256K*16bit SRAM
MAX3232
93C46
AT24LC02
4*4矩阵按键
8段数码管
蜂鸣器
拨码开关
LED灯
2个自由按键
1602字符液晶接口
12864图形液晶接口
VGA接口
PS2接口
USB2.0 Cy7c68013扩展实验板（选购）
ADC/DAC扩展实验板选购（选购）
2、FPGA配套实验例程（所有例程都提供VHDL、Verilog HDL两种语言的完整源代码）
基础实验：
1. 加法实验
2. 减法实验
3. 乘法实验
4. 除法实验
5. 四位比较器
6. 多路选择器
7. 优先编码器
8. 二进制到BCD码转换
9. 简单状态机
接口实验：
1. 跑马灯实验
2. 矩阵键盘实验
3. 7段数码管实验
4. 蜂鸣器实验
5. 串口通讯实验
6. 拨码开关实验
7. IIC接口EEPROM存取实验
8. MCU51通讯实验
9. PS2键盘实验
10. VGA显示实验
11. 1602字符液晶显示实验
12. 12864图形液晶显示实验
13. SRAM读写实验
FPGA配合Cypress CY7C68013A usb2.0高速传输实验：（选配Usb2.0高速实验扩展板，提供该部分实验代码）
14. Slave方式 FIFO USB IN实验
15. Slave方式 FIFO USB OUT实验
16. GPIF方式 FIFO USB IN/OUT实验
综合实验：
1. 模拟交通灯实验
2. 数字时钟实验
3、单片机配套实验 （所有例程都基于Keil C工程，提供完整源代码）
(1). LED流水灯实验
(2). 矩阵键盘扫描实验
(3). 8位7段数码管显示
(4). 16*2字符液晶驱动显示实验
(5). 128*64液晶驱动显示实验
(6). 24C02/64的IIC接口操作实验
(7). 93C46的Microwire接口操作实验
(8). 音乐演奏实验
(9). RS232接口实验
(10). 数字时钟实验
四、销售清单： 1. Mars-EDA-F 实验主板 一块
2. Mars-EP1C6-F-Core FPGA核心板 一块
3. 配套DVD光盘 一张(含开发手册、板子原理图、常用EDA软件)
4. 串口线 一条
5. Altera ByteBlasterII下载线 一条
6. 内正外负 5V 电源 一个
7. 16*2字符液晶模块 一块（选配件，需要的用户另加20元）
8. 128×64图形液晶模块(带汉字库) 一块 （选配件，需要的用户另加100元）
9. Usb2.0高速实验扩展板（选配件，含Cypress 68013A usb2.0高速芯片，需要的用户另加150元，附带usb开发相关资料和示例代码）
关于质保和技术支持：
质量问题，产品本身1个月保换，半年免费维修(CPLD/FPGA、单片机主芯片、液晶模块出厂均测试完好，不在质保之列)。 本开发板系统为3.3V系统，用户自己扩展功能模块时，请勿直接与5V系统对接！！
电话支持：仅限帮助用户把产品配套的代码在开发板上跑起来，确认板子硬件有无问题。 |
