S3C6410是基于SAMSUNG的16/32位RSIC微处理器S3C6410X的一款开发平台，S3C6410X是基于ARM1176JZF-S核的用于手持、移动等终端设备的通用处理器。S3C6410是一款低功率、高性价比、高性能的用于移动电话和通用处理RSIC处理器。为2.5G和3G通信服务提供了优化的硬件性能，采用64/32bit的内部总线架构，融合了AXI、AHB、APB总线。还有很多强大的硬件加速器，包括运动视频处理、音频处理、2D加速、显示处理和缩放。一个集成的MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264编解码和VC1的解码，这个硬件编解码器支持实时的视频会议以及NRSC和PAL制式的TV输出。内置一个采用最先进技术的3D加速器，支持OpenGL ES 1.1/ 2.0和D3DM API 能实现4M triangles/s的3D加速。
S3C6410包括优化的外部存储器接口，该接口能满足在高端通信服务中的数据带宽要求。接口分为两路，DRAM和Flash/ROM/DRAM端口。DRAM端口可以通过配置来支持Mobile DDR、DDR、Mobile SDRAM、SDRAM。Flash/ROM/DRAM端口支持NOR-Flash，NAND-Flash，OneNAND，CF，ROM等类型的外部存储器任意的Mobile DDR、DDR、Mobile SDRAM、SDRAM存储器。
为了降低整个系统的成本和提升总体功能，S3C6410包括很多硬件功能外设：Camera接口，TFT 24bit真彩色LCD控制器，系统管理单元（电源始终等），4通道的UART，32通道的DMA，4通道定时器，通用I/O口，I2S总线，I2C总线，USB Host，高速USB OTG，SD Host和高速MMC卡接口以及内部的PLL时钟发生器。

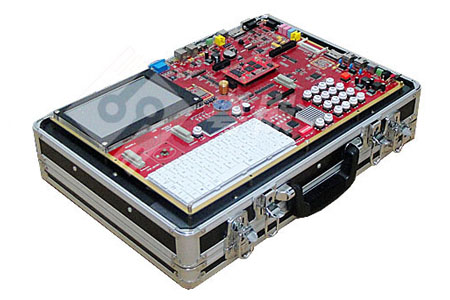

6410实验箱硬件资源
中央处理器
◆CPU：三星S3C6410X, ARM1176JZF-S,16KB/16KB I/D Cache，16KB/16KB I/D TCM，主频667MHz；
外部存储器
◆内存：Mobile DDR 128MB(2片16位的DDR RAM芯片组成32位接口)；
◆Nand Flash： 2G（8位）
◆Nor Flash ：1M（16位）；
视频编解码器
◆支持MPEG4/H.263/H.264的编解码，VC1（WMV9）的解码
◆性能：720×480 30FPS
串口
◆2路9线全双工异步串行口0，波特率高达921600bps；
◆1路5线硬件流控制异步串行口，波特率高达921600bps；
◆2路扩展串口，TTL电平；
网络接口
◆一个100M标准以太网接口，带联接和传输指示灯；
USB接口
◆一个USB HOST（USB 1.1 规范）接口,支持全速(12Mbps)或低速(1.5Mbps)传输；
◆两个USB OTG（USB2.0规范）接口，支持高速（480Mbps）、全速（12Mbps）或低速（1.5Mbps）传输；红外通讯接口
◆Irda红外数据通讯口；
音频接口
◆AC97音频Codec接口，一路立体声输出、一路立体声线路输入、一路麦克输入；
存储卡口
◆一个SD卡接口，最大支持8GSD卡；
视频和触摸屏接口
◆一个50芯LCD接口引出了LCD控制器和触摸屏的全部信号；
◆板上标准配置7’触摸屏（800×480）
◆支持屏幕分辨率可达到1024×1024像素；
◆标准VGA接口，带有i2c总线，可以读取显示器型号信息；
◆标准复合视频信号输出；
◆支持S端子视频信号输出；
摄像头接口
◆板子自带象素摄像头，并有一个摄像头扩展口可接用户其他型号摄像头；
调试及下载接口
◆一个20芯Multi－ICE标准JTAG接口，用来进行程序调试和FLASH的烧写；
电源接口
◆ CPU单独使用专用电源管理芯片，分别为内核、IO、DDRRAM等供电，稳定可靠，同时可以更有效的管理电源；
◆ 底板采用开关电源供电，输入直流电压是5V，带电源开关和指示灯，带过压保护，过流保护；
IIC接口
◆支持Master/Slave transmitter/receive mode
SPI接口
◆支持两路SPI接口；
键盘接口
◆支持8×8矩阵键盘；
其它：
◆时钟源 内部实时时钟，配有后备电池；
◆复位电路专用复位芯片，带手动复位按键；
◆板上的地址线、数据线全部采用驱动芯片74LVc164245进行了隔离；
◆地址、数据线扩展口，方便学校二次教学开发；
嵌入Linux操作系统说明：
采用linux2.6.2.4内核；
驱动程序包含串口、100M网口、IDE接口、SD/MMC卡、NOR?Flash、AC97音频录音放音、LCD、触摸屏、USB?HOST、USB?DEVICE、Camera、键盘、RTC等多种驱动；支持多种文件系统,像ROMFS，CRAMFS，FAT等等；支持framebuffer；支持USB?HOST；支持QT等图形系统；支持MP3播放和视频播放；支持多种网络应用，像FTP，HTTP，Telnet之类的网络应用；
WINCE嵌入式操作系统说明：
WINCE6.0的BSP包；
驱动程序包含串口、10M网口、SD/MMC卡、AC97音频录音放音、LCD、触摸屏、USB HOST、USB DEVICE、Camera、IIC/SPI 、键盘、视频编解码器MFC、JPEG等多种驱动；
支持MP3、H.264、MPEG4视频播放；支持多种网络应用;
模块：
CAN单片机通信模块、GPRS通信模块、GPS通信模块、WIFI通信模块、电机模块等
