产品介绍：

    好的开发工具用起来得心应手、事半功倍！我们在多年研究开发工具的基础上设计了这款Xilinx USB下载线，适用于Xilinx 全系列CPLD和FPGA的编程下载和调试，该产品大部分接口器件均为订制，品质明显优于电子市场普通器件，我们为用户提供该产品三年质保和升级服务！

    全新设计的安全监控芯片，有效保护核心器件不受损坏，实时监控接口状态，待机状态和目标板断电时主动关闭接口驱动。

    更清晰的运行状态指示，用户可以根据状态指示灯进行简单的排错处理：

    STA--双色状态指示灯：USB接入电脑时，USB接口会进行三次重新枚举的过程，可以看到STA灯变橙色亮起灭掉再亮起的过程，等STA显示稳定橙色时也就是驱动程序调用完成，此时接入目标板并给目标板上电可以看到STA灯变成绿色，此时就可以进行正常的编程下载和调试了；

    RUN--蓝色运行指示灯：在编程下载和读取芯片数据时会闪烁；

全新的品质，全新的承诺，三年全免费质量保证！

全新设计的产品外观和内部结构，表面全部磨砂亚光处理，100%纯ABS耐高温原料，解决了早期公模外壳的诸多问题，纯白、白灰、橘红、海蓝、纯灰、墨绿六种颜色和搭配，客户可以任意选择自己喜欢的颜色，若未指定颜色则随机发货。

早期公模外壳产品可以免费更换为上述六种新的外壳，将会有更好的使用体验，选择适合的开发工具可以将沉闷枯燥的产品开发过程变得更加愉悦而舒适!

上图为白灰色外壳产品图样，上白下灰，层次分明素雅大方

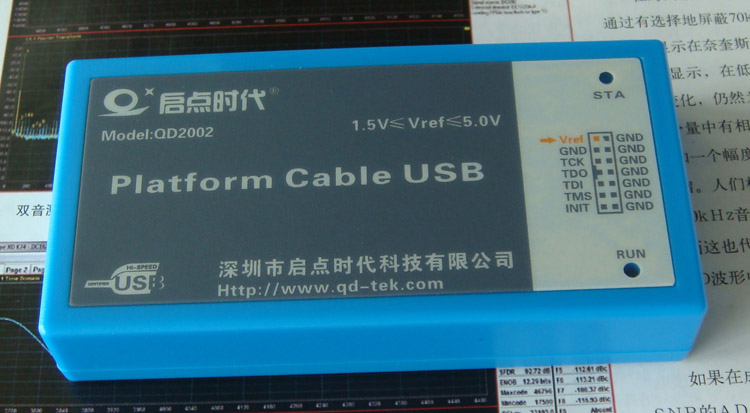

上图为海蓝外壳产品图样，清凉冷静

上图为纯白外壳产品图样，素雅干净，典雅大方

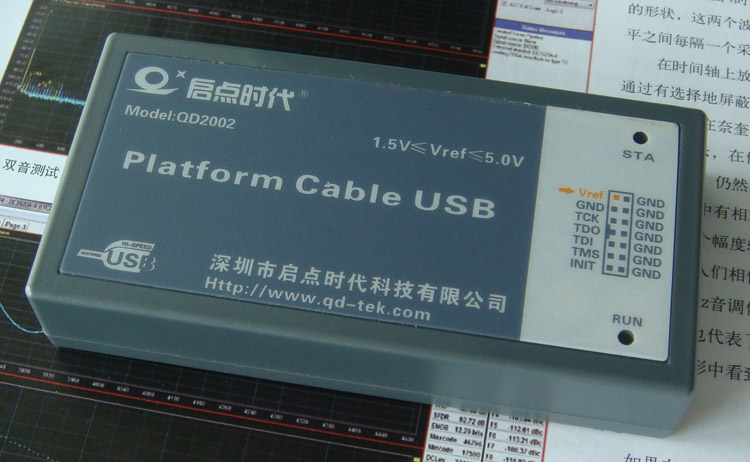

上图为纯灰外壳产品图样，稳重低调

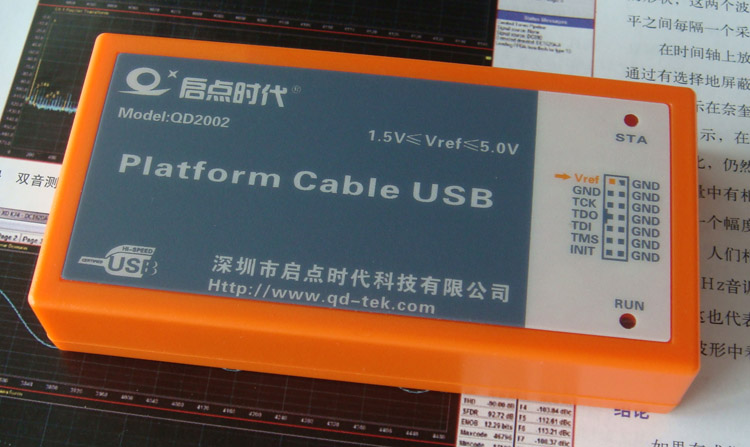

上图为橘红外壳产品图样，阳光绚丽

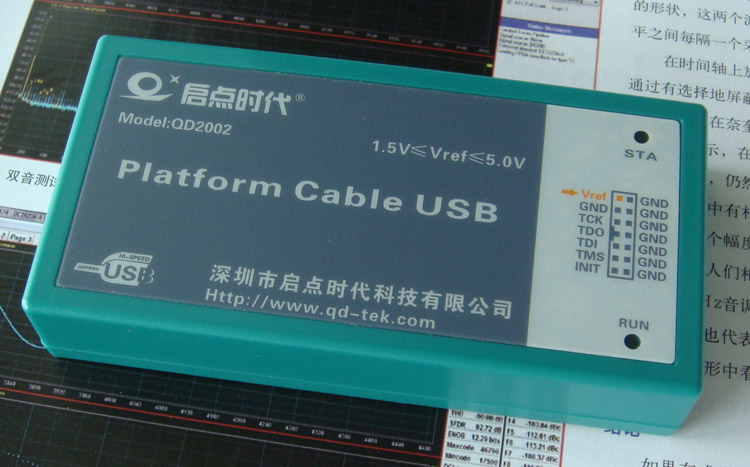

上图为墨绿外壳产品图样，环保清爽

提供六种颜色和搭配方案，可任意选择适合您的一种

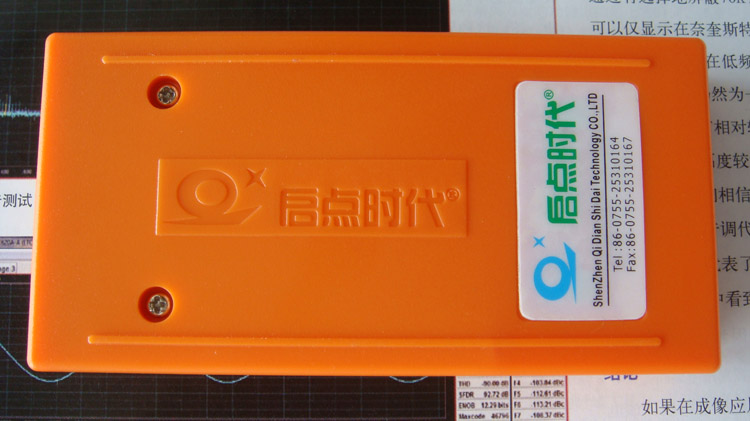

上图为橘红外壳底部图样，底部设计了加强筋和产品Logo

国内目前使用最为广泛也是最为简单的6针2.54mm间距接口可以直接使用，新产品设计或量产时推荐使用6针JTAG调试接口，占用PCB面积最小，量产时PCB板上可以不用焊接插针，用2.54mm插针接触在PCB板上即可下载

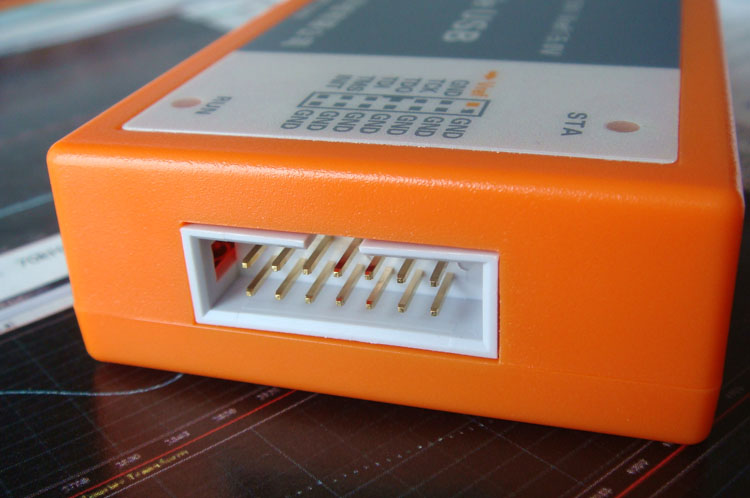

镀金14针的JTAG引出接口，长时间使用和放置不易氧化和磨损

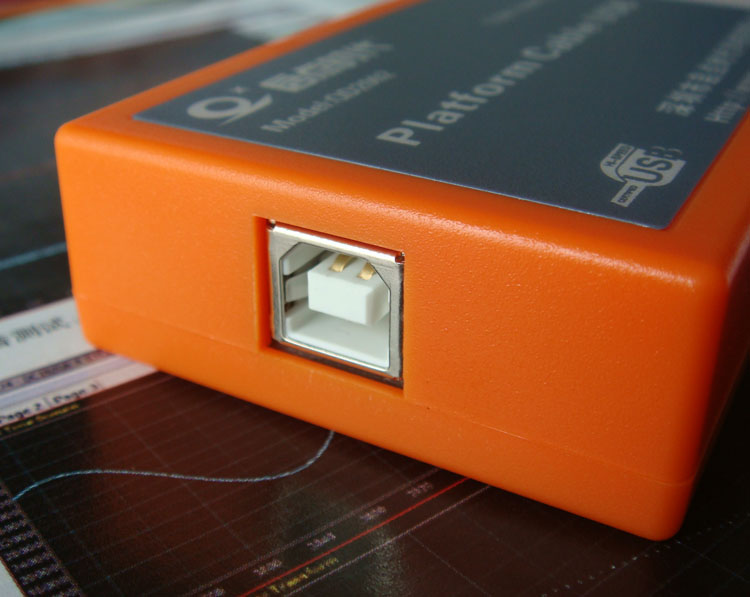

富士康USB方头接口，采用反包结构，有效避免了USB接口使用一段时间后的松动和接触不良问题，该器件主要出口国外，市面上极难看到！

10针2.54mm间距接口图示

功能特性：
◆ 支持Xilinx全系列CPLD/FPGA和PROM下载和配置
·  创新的硬件及驱动电路设计，支持固件自动升级
·  支持高速Slave Serial下载模式
·  支持Xilinx原装开发板
·  安全监控芯片，有效保护核心器件不受损坏，实时监控接口状态，待机状态和目标板断电时主动关闭接口驱动

◆ 使用简单
·  即插即用设备
·  USB总线供电（无需外接电源）
·  目标下载时钟频率可选，最高可达24MHz
·  与全速（Full-Speed）和（Hi-Speed）USB端口兼容
·  LED电源状态显示
·  固件软件ISE v6.3.03i支持iMPACT 和 ChipScope™(仅供Windows系统)
·  固件软件ISE software v7.1i支持Linux
·  支持边界扫描和Slave Serial配置模式
·  完整和优化的Xilinx®iMPACT 软件应用
·  可视的、多级下载管理应用
·  支持下列操作系统：
——Microsoft Windows XP 以及最新的64位操作系统如Win7、Win8等
——Microsoft Windows Vista
——Windows 2000
——Red Hat Enterprise Linux
——SUSE Linux Enterprise
·  自动判别和适应目标I/O电压
·  兼容目示器件电压范围：5V (TTL), 3.3V(LVCMOS), 2.5V, 1.8V and 1.5V

◆ 订制的优质器件保证产品的稳定和长期使用可靠性

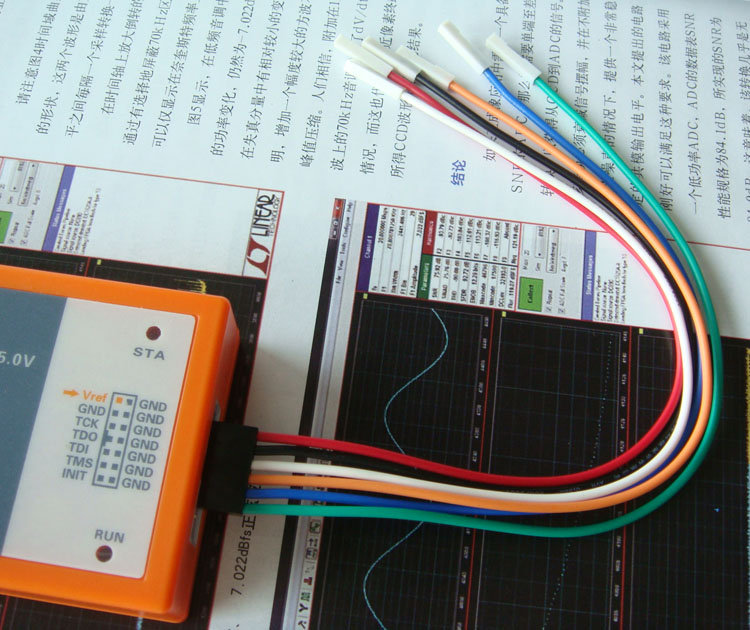

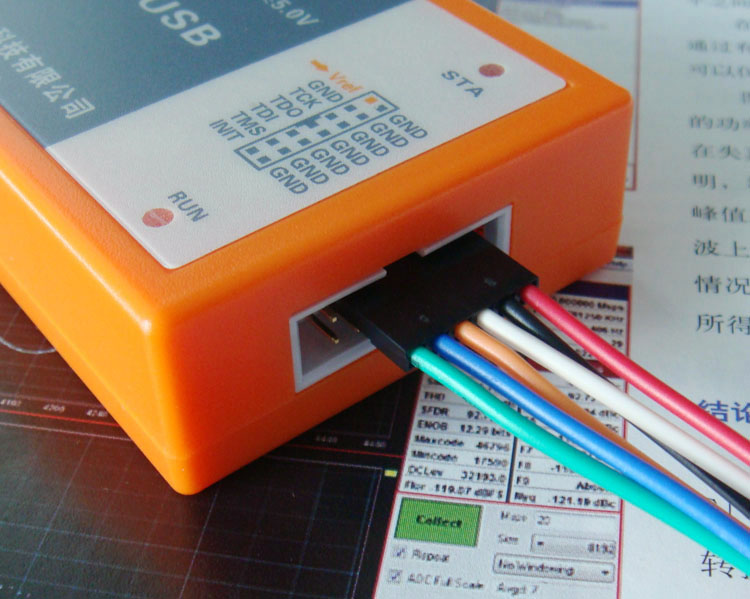

6Pin飞线接口图示，直接插在下载线接口上即可使用，飞线适合于客户自定义的接口

杜邦线均为定制的17芯纯铜，手感柔顺，阻抗极低，保证良好的通信和接触性能

端口转接头，使用14P针2.0mm间距和10针2.54mm接口时需要使用转接板，转接板所有器件均为镀金器件，避免了铜芯长时间不用的氧化问题

14针2.0mm间距的接头，这个是Xilinx官方用的标准JTAG接口

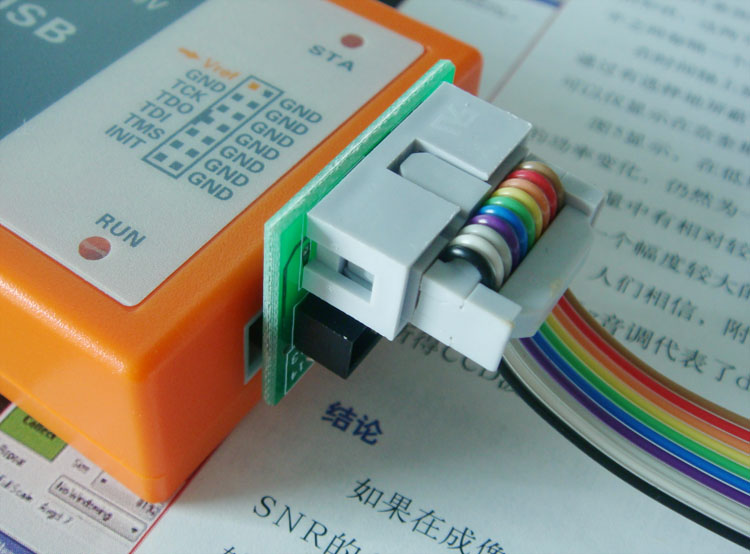

14针2.0mm间距接头使用图示

◆ 项目和全部Xilinx设备的配置
·  Platform FLASH XCF00S/XCF00P/XL PROMs平台
·  XC4000FPGA家族系列
·  CoolRunner XPLA3
·  CoolRunner-II
·  Spartan
·  Spartan-3
·  Spartan-3A
·  Spartan-3A DSP
·  Spartan-3AN
·  Spartan-3E
·  Spartan-II
·  Spartan-IIE
·  Spartan-6
·  Virtex
·  Virtex-E
·  Virtex-II
·  Virtex-II Pro
·  Virtex-4
·  Virtex-5 FX
·  Virtex-5 LXT
·  Virtex-5 SXT
·  Virtex-6
·  Virtex-7
·  XC18Vxx Series
·  XC9500
·  XC9500XL
·  XC9500XV
·  ...

注释：以上器件都需通过Xilinx iMPACT 软件来编程和配置。
◆ 第三方PROM器件的编程支持
·  选择SPI FLASH存储器件直接编程
·  选择SPI或通过FPGAJTAG端口间接编程flash存储器件
◆  高度优化的Xilinx设计使用工具
·  ISE® Foundation™ 软件
·  嵌入式开发套件
·  ChipScope™ Pro 分析器
·  DSP系统发生器
◆ 与XILINX Platform Cable USB ＆ XILINX Platform Cable USB Ⅱ完全兼容
1．目标器件VCC兼容 1.5V--5V
2．可配置所有Xilinx器件
3．支持iMPACT 和ChipScope
4．支持JTAG和Slave Serial配置模式
5．目标器件下载时钟可选，最高可达24 MHz
6．LED状态指示灯指示目标器件电源状态
7．使用方便，只有要USB 口的计算机都可以，无需并口

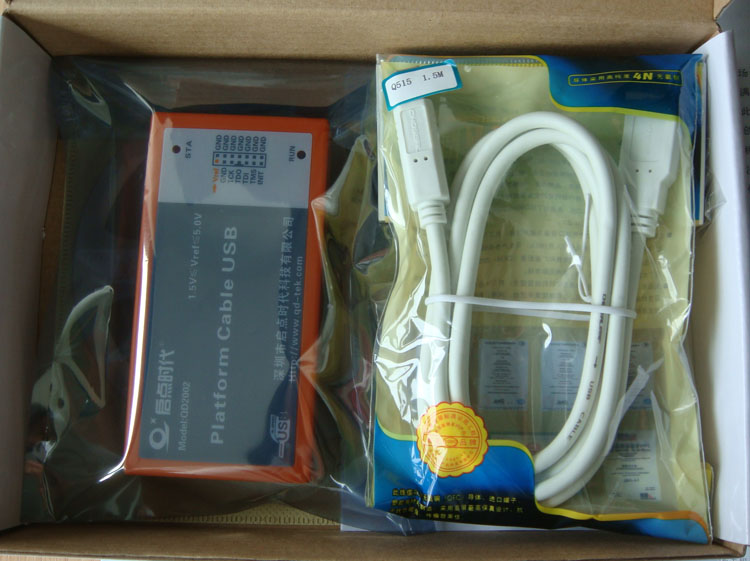

产品清单
Xilinx USB下载器   一套
高速USB2.0通信电缆  一条
6Pin杜邦连接线【支持6Pin直连】 一条
6Pin杜邦线飞线  一套
6Pin杜邦头  两个
端口转接板【支持14针2.0mm和10针2.54mm接口】 一个
14芯扁平电缆带接口头  一条
10Pin排线   一条
说明书  一份
光盘【Xilinx iMPACT V11.1以上版本下载软件】 一张
产品保修卡  一张（唯一序列号编码）
