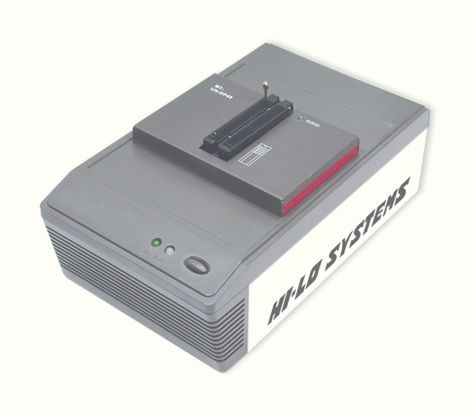

ALL-100A 万用IC烧录器

一种兼具工程与量产需求的高效能IC烧录器

产品介紹

    ALL-100A烧录器是原ALL-100烧录器的更新版本，主要改变包括：更新核心处理线路并內建8K byte cache，以提升10%~50%烧录速度；优化电压讯号源以进一步增加烧录稳定度；更新USB处理器以改善资料传送速度与稳定度。

    ALL-100A/AP烧录器含48/68组精密的脚位驱动线路，提供高速度、低杂音、精准且稳定的烧录信号，满足多种IC产品的烧录要求，包括高速度低电压等特殊IC类型。

    ALL-100A/AP可依需要架设为工程用途的单颗烧录或量产用途的多颗烧录。如果需要，可架设多颗多台并行烧录，多达8台 / 64颗IC可同时烧录，以达到到最大产能。

    烧录相关支援软体每周更新/新增，可于网站上查询/取得，对日后新产品的烧录支援不虑匮乏。

使用手冊

·ALL-100英文版 　

·ALL-100中文版

目錄 　

·ALL-100英文版 　

·ALL-100中文版

配件明細　

·ALL-100 　

·模組 　

·Top 　

·轉換座 　

·轉接座

功能特色

·             性能卓越：ALL-100A高时效核心线路设计大幅缩短约10%~50%的烧录时间。精密的脚位驱动线路提供高速度、低杂讯、精准且稳定的烧录讯号，满足包括高速度低电压等特殊IC类型的烧录要求。

·             IC支援层面广：ALL-100A可支援的IC范围极广，涵盖EPROM,EEPROM, Serial PROM, SPI memory, FLASH, MPU/MCU等IC种类及DIP, SDIP, SOP, SSOP, TSOP, PLCC, QFP, QFN, SON,BGA等IC封裝。

·             设定/操作容易：ALL-100A设定/操作容易，藉由USB接口连接至使用Windows 2000/XP/Server 2003/Vista作业系统的电脑，载入烧录资料档案或读取IC母片，选择烧录功能 (Program、Verify、Auto..等) 后即可开始烧录。

·             高度扩充弹性：从研发/工程阶段使用的ALL-100A单颗IC烧录，到试产/量产阶段使用的ALL-100AP多颗多台并行烧录，再到大量生产阶段使用的AT3-3XX全自动烧录系统，提供客戶高度扩充弹性的烧录平台。

·             快速支援软体：烧录相关支援软体每周更新/新增，可于网站上查询/取得，对日后新产品的烧录支援不虑匮乏。

·             全球性服务网：经销网遍及全球35格主要国家，所有问题皆能获得方便与快速的服务。

产品規格

主控核心线路

·         16 bits高时代核心控制线路搭配大容量FPGA & CPLD

烧录功能选项 　

·         Load File、Read Master、Program、Verify、Auto、ID Check、Checksum、Blank Check、Erase、Security、Protect / Unprotect、Edit、Function Configuration、Self Test.

支援IC产品 　

·         IC种类：EPROM, EEPROM, Serial PROM, SPI memory, FLASH, MPU/MCU…等 　

·         IC封装：DIP, SDIP, SOP, SSOP, TSOP, PLCC, QFP, QFN, SON, BGA…等　

·         IC脚数：8 pins ~ 300 pins

脚位接触介面 　

·         标准介面：DIP48 ZIF单颗烧录模组　

·         特定介面：特定脚座烧录模组，依IC封装类型而定

脚位讯号源 　

·         ALL-100A单颗：48组精准的脚位讯号驱动线路 　

·         ALL-100AP多颗：68组精准的脚位讯号驱动线路

负载/扩充能力 　

·         ALL-100A：单颗烧录 　

·         ALL-100AP：多颗烧录，最多每台8颗并行烧录

操作控制 　

·         主机：YES按钮–开始烧录
      ON指示灯–开始完成/待机 　
      BUSY指示灯–烧录中 　

·         烧录模组：OK指示灯–烧录成功

资料传送介面 　

·         传送接口：USB x 1 　

·         传送速度：USB1.1：12 Mb/sec. USB2.0：480 Mb/sec.

主控电脑需求 　

·         使用Intel Pentium 4或其他相容的处理器，具备至少512MB的RAM 　

·         拥有至少一各USB接口 (V1.1 / V2.0) 　

·         需要至少50MB的硬盘空间　

·         使用Windows 2000 / XP / Server 2003 / Vista操作系统 　

·         具有CD ROM / DVD ROM光碟机

电源 　

·         电源需求：100~240 VAC 50~60 Hz 　

·         电力消耗：~ 0.5 A

外观尺寸 　

·         W x D x H 150mm x 260mm x 100mm

重量 　

·         ~ 4.0 kg

作业温度 　

·         0 ~ 40℃ (32 ~ 105 ℉ )

认证 　

·         CE认证

订购须知

      Note : ●–标准组件 ▲–选购组件
