EDA-E Xilinx XC95288 CPLD开发板--Xilinx CPLD--开发板商城
EDA-E Xilinx XC95288 CPLD开发板
销售状态: 本站销售,热卖中
浏览次数:5976次 赠送积分:100 分
商品规格:Xilinx XC95288T144
供 应 商:
商品价格: ¥580元
¥520元
市场价 商城价


产品特点:
    EDA-E系列是深圳市启点时代科技有限公司针对FPGA/CPLD学习和开发设计的一系列开发板,该系列开发板分为核心板和底板设计,核心板和底板可以分离,核心板可以独立运行,底板设计了大量实验资源,对于实验验证和开发测试都非常有用,配合丰富的实验例程和详细的实验指导,用户可以在尽可能短的时间内掌握基本的CPLD和FPGA设计方法和思路,所有配套实验均提供源代码和工程文件,用户可以直接使用该代码或者修改后用于自己的设计开发中。

    针对CPLD/FPGA入门较难的特点,实验代码在设计上由浅入深,从最基本的基础逻辑门开始,尽量避免一开始就罗列一堆代码,代码设计注重思路与基础,每个实验源码均有功能说明、管脚分配和验证说明,部分综合性实验例程有设计思路分析。

产品图片:

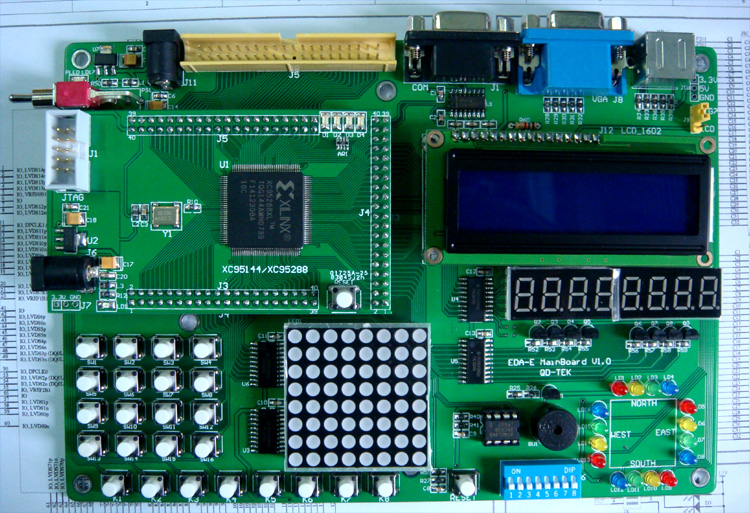

    EDA-E系列之XC95288主芯片采用Xilinx公司的XC95288 CPLD芯片。

    核心板有独立四路LED和一个复位按键,在核心板单独使用或者将核心板插在用户自行设计的底板上使用时可以通过这些简单的接口电路验证程序是否正常或者作为调试时的输出信息,另外核心板有引出3.3V的I/O电压测试点,供示波器和万用表量测,检验电压设计是否满足要求。

    底板16路LED分为四组,每组红黄绿蓝各一个,可以很方便直观的模拟交通灯和进行多花样彩灯设计,也可以用于逻辑验证,直观明了,富有乐趣,在快乐中学习硬件设计与编程

    底板可以引出3.3V和5.0V的电源

硬件资源:
1、 主芯片XC95288
3、 50MHz有源晶振
4、 提供JTAG下载模式
5、 核心板提供独立四路LED和一个复位按键
6、 16路LED【红黄绿蓝四色】
7、 8位数码管
8、 板载1602字符液晶
9、 一个8位拨码开关
10、4*4矩阵按键
11、一个8*8LED点阵
12、八个独立按键
13、IIC 芯片 24C02【EEPROM】
14、一个蜂鸣器
15、一个RS232串口
16、一个复位按键
17、PS2接口
18、VGA接口
14、内正外负5V电源接口
19、扩展接口 【主芯片剩余I/O资源均连到底板的扩展接口上】

逻辑门验证实验:
1、二输入与门
2、二输入或门
3、二输入与非门
4、二输入或非门
5、二输入异或门
6、四输入与非门:VHDL描述1、VHDL描述2

通过这些基础实验可以轻松自行扩展至多输入与门、或门、非门实验,掌握最基本的逻辑设计和验证方法

基础实验:
1、加法器
2、减法器
3、乘法器
4、四位比较器
5、多路选择器
6、3位二进制优先编码器
7、二进制转BCD码
8、简单状态机

硬件实验:
1、流水灯实验 1.1流水灯实验   1.2 花样彩灯控制   1.3 核心板LED实验
2、数码管实验 2.1 数码管显示0-7  2.2数码管计数实验
3、LED点阵实验 3.1点阵显示测试   3.2 点阵显示数字0-9   3.3 点阵显示字母 a-z
4、八位独立按键测试
5、矩阵按键实现
6、拨码开关实验
7、蜂鸣器实验
8、串口通讯实验
9、I2C总线测试
10、PS2接口测试
11、VGA测试
12、LCD显示实验

综合实验:

设计任务一:四路开关控制一盏灯实验

设计要求:假定一个大房间的中有4个门,每个门都需要有一个开关控制房间里的灯,要求拨动每个开关都能单点亮或关掉房间里的灯

设计任务二:模拟交通灯实验

设计任务三:数字时钟实验







销售清单:
1、EDA-E 实验主板 一块
2、XC95288核心板  一块
3、配套DVD光盘 一张(含开发手册、板子原理图、常用EDA软件)
4、串口线  一条
5、Xilinx 并口下载线  一条
6、1602 LCD液晶屏一个
7、内正外负5V电源 一个
8、质保卡一张

质保和技术支持:3个月保换,一年免费维修
