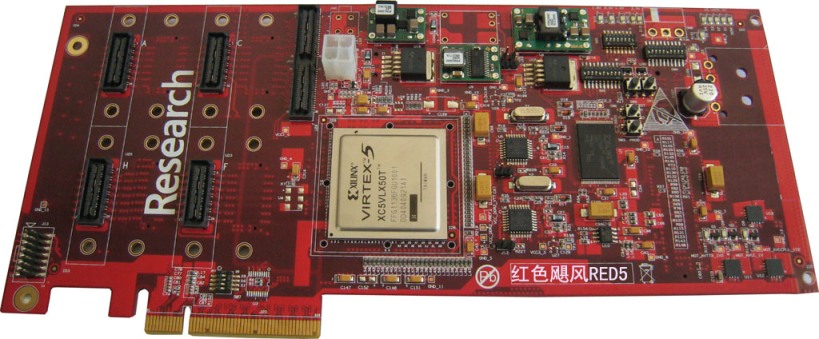

红色飓风R系列主要面向科研和产品开发用户，R505是一款高速数据采集和数字信号处理平台。支持用户自定义IO和标准LVDS接口或单端接口。支持PCIE×8 Gen1，传输速度可达1.0GB/s。
| | |
|
|
高速数据采集平台
【主要配置】
1)高端FPGA、灵活性以及丰富的I/O。
该模块主芯片采用Xilinx Virtex-5LXT FPGA，带PCI Express Endpoint模块、高速串行通讯接口、DDR2内存接口和用户自定义I/O接口。
2)Xilinx Virtex-5LXT FPGA
如果需要更多的资源，可以选用XC5VLX85T或XC5VLX110T。能够实现数据预处理及数据通讯。
采用FPGA内嵌的PCI Express Endpoint模块，支持PCI Express 1/2/4/8Lane，符合PCI Expressv1.1，每个lane的传输速率是2.5Gbps。
该FPGA内嵌12个高速串行收发器RocketIO GTP。
3)DDR2 SDRAM
DDR2 SDRAM时钟最高达233MHz。DDR2 SDRAM采用SOMIMM接口，支持最高1GB缓存。
4)自定义IO线
该板提供自定义112路高速LVDS或者224路高速单独I/O，以及30路普通IO。
【软件部分】
本PCIE IO 卡提供FPGA所有接口的DEMO代码，包括各个DDR2/PCI Express接口的代码及范例，用户使用Xilinx ISE开发工具使用样例代码可以进行快速原型开发与评估。支持windowsXP驱动，DDK，Drivestudio开发，DMA操作。
【应用领域】
数字信号处理，高速数据采集，图像数据处理和采集。
| | |
