ME300B是一套具有试验板、编程器、仿真器、ISP下载线四功能合一的综合单片机学习开发系统，主机自带编程控制CPU，配合自主开发的控制软件，可以直接支持51系列和AVR系列单片机的烧写和实验。如配合ME300编程器插件，可支持AT89C系列、Winbond系列、SST系列单片机，93/24系列EPROM的烧写。您只需一套ME300系列单片机开发系统和一台电脑而不需要其它任何设备即可轻松学习51系列和AVR单片机。本系统的编程、仿真、ISP功能也适合开发人员开发单片机产品使用，具有极高的性价比！
详细介绍
传统的单片机学习硬件方案是"编程器+试验板+仿真器", 由于这些设备相互之间各自独立，使用者在学习或开发项目时，需要反复不停地拔插电缆、芯片、电源等，不仅外部连线复杂而且操作繁琐。也有将简易编程器与实验板集成在同一主板上的产品，由于编程与实验是两个独立的部分，实验板上往往有两个或以上的插座，实验时需要在烧写插座和实验插座之间来回拔插芯片。以上学习方案的不足极大的降低了学习和开发的效率 。
ME300A+单片机学习开发板将控制软件、单片机实验板、ISP下载线、编程器、仿真器进行合理的结合。开发板上自带一个专用的CPU直接对实验中的芯片进行在线编程控制，试验过程中无需拔插任何电缆和芯片，也无需切换电源。配合专门开发的编程控制软件，可轻松地将编绎好的代码下载到实验板上进行验证或演示，整个过程只需利用鼠标操作即可，方便快捷。也可以使用配套的仿真模块直接对实验板上的资源进行在线仿真，也可以通过外扩接口对外部资源进行在线仿真。
ME300A+单片机学习开发板是在广受网友欢迎和好评的ME300A基础上的改进设计，进行了一系列功能扩充，增加了128*64液晶模块接口，增加了红外遥控，增加了DS18B20一线温度传感器接口。开发板自带编程控制CPU，可以直接支持51，AVR（如AT90S8515,ATmega8515）的烧写和实验功能。如配合专门开发的编程器插件，还可烧写AT89C系列、winbond系列、SST系列常用单片机，并可支持93C/34C系列EPROM芯片的烧写 。
该开发系统摆脱了传统、繁锁的单片机学习方式，将当今最流行、最经济有效的学习方案合理的集成在了同一个系统中。有了这个开发系统就同时拥有了学习实验板、ISP载线、编程器、仿真器，具有即高的性价比，是单片机爱好者快速掌握51/AVR系列单片机不可多得的工具。当您已成功迈入单片机的殿堂并能进行单片机项目的开发时，ME300A+的编程器功能仍是您不可缺少的工具，强大的仿真功能和方便的ISP功能更使您如虎添翼，真正是一次投资，终身受益！
1. 性能特点：
编程器、实验板、仿真器、ISP下载线四合一
系统自带编程控制CPU，直接支持51和AVR单片机的烧写和实验。如配合本站独有的“ME300编程器插件”，可支持AT89C系列单片机, Winbond系列单片机，SST系列单片机，93/24系列EPROM的烧写。
使用贴片元件工艺，结构更紧凑，由专业电子厂流水线生产，性能更稳定可靠
可直接使用计算机USB接口供电，也可外接电源适配器供电
内置MCU实现完善的过载、短路保护功能
由LED实现工作状态（正常、下载、短路过载等）指示
编程与试验共用唯一的锁紧插座，下载与仿真共用同一串口, 连线更简洁，操作更方便
板载丰富的实验硬件资源，使用极少的跳线即可任意切换各资源 提供丰富的试验例程,附带汇编和C源代码，并且附带流程图和详细的注解说明
自主开发的编程控制软件，真正能为用户提供升级服务 可直接将器件放在锁紧座上进行编程，单独作编程器使用
配有40Pin外扩接口和标准40Pin仿真连接头，当作独立的51系列单片机仿真器来使用
配有ISP接口和ISP下载连接头，单独作ISP下载线使用
可通过编程插件支持SST89E564RD（ME300仿真模块芯片）的烧写，彻底解决仿真监控程序被意外冲掉的麻烦
2.功能概叙
2.1实验部分
ME300A+自带监控CPU，配合控制软件可直接对实验CPU进行在线编程控制，可轻松地将编译好的代码下载到实验CPU中进行验证或演示。实验CPU插在板上唯一的活动锁紧插座中，编程与实验共用，整个实验过程只需利用鼠标操作即可，无需拔插任何电缆和芯片，方便快捷！
可直接支持以下器件的烧写和实验：
MCS51 --- AT89S51,89S52,89S53,89S8252,89LS51,89LS52,89LS53,89LS8252
AVR---AT90S4414,AT90S8515,ATmega8515,ATmega8515L
ME300A+提供了丰富的硬件资源和接口，随机提供了大量的开发源代码，将有助于初学者更好的学习单片机，轻松地迈入单片机的殿堂，领悟单片机给我们带来的无穷魅力。所有实验例程均提供C51和ASM源代码，并且附带流程图和详细的注解说明。请参考配套光盘。
板载实验资源和接口如下：
8 路LED
8位LED数码管
蜂鸣器
4 只独立键盘
一体化红外接收头（配32键超薄遥控器）
16*2字符型液晶接口
128*64图形液晶接口
I2C串行EEPROM 24C02
串行EEPROM 93C46
1－Wire串行温度传感器DS18B20接口
MAX232专用串口通讯电路
ISP下载接口
40Pin仿真、外扩接口
配套实验例程清单（以下例程为本站原创，不断增加中）：
实验一：LED流水灯 实验十四：AT89S5x看门狗演示
实验二：警报声程序 实验十五：128*64LCD（不带汉字库）演示
实验三：单片机唱歌 实验十六：128*64LCD（带汉字库）演示
实验四：数码管显示1-8 实验十七：遥控键值解码（LED显示）
实验五：按键扫描程序 实验十八：遥控键值解码（数码管显示）
实验六：93C46读写 实验十九：遥控键值解码（1602LCD显示）
实验七：24C02读写 实验二十：遥控键值解码（128*64LCD显示）
实验九：1602LCD演示 实验二十一：DS18B20+数码管显示温度控制
实验十：数码管显示电子钟 实验二十二：DS18B20+1602LCD显示温度控制
实验十一：数码管显示秒表
实验十二：1602LCD显示秒表
实验十三：串口通讯
2.2 编程器/ISP部分
ME300A+开发系统的“编程器/ISP下载线”的烧写时序完全由单片机来控制，与电脑配置无关，有效保证烧写的稳定性。所有的读写操作时序都严格地按照了芯片公司的资料来设计，且通过了多次反复的验证改进而成，因此其成功率的极高，同时烧写速度也豪不逊色，经测试烧写一片AT89S52的全部内容(8K字节)仅需9.6s。有效地解决了一般并口下载线烧写慢、不稳定、成功率低等现象。 编程控制软件由伟纳电子自主开发，功能强大，包括程序代码区（FLASH）的读取、写入、校验、空检查以及数据区（EEPROM）读取、写入和校验，以及加密和芯片擦除都一一尽有，并具有完善的缓冲区编辑功能。标准windows图形界面、编程操作和专业的编程器完全一样。编程控制软件由伟纳电子自主开发，可以真正为用户提供软件升级服务。一般的学习板往往采用的是免费的软件，升级没有保障或无法升级。
ME300A+可以当作独立的编程器或ISP下载线使用，可以用以下三种方式对器件编程或下载：
A. 用ME300A+主机对插座系统锁紧座上的芯片直接编程，支持器件AT89S系列单片机，AVR系列单片机（型号同实验部分）
B. 使用预留的ISP接口连接随机ISP下载头，对其他目标系统进行在系统编程(ISP-In System Programming)，对于产品的软件调试或升级，提供快捷的方案（支持型号同实验部分）
C. 通过配套的编程器插件编程，支持器件：Atmel的AT89C系列单片机，Winbond系列单片机，SST系列单片机，93/24C系列EPROM，请下载最新软件查看详细型号！
编程器插件原理图和程序已公开，用户可以自制也可购买成品，详见论坛帖子http://www.willar.com/forum_view.asp?forum_id=18&view_id=4129
采用上述三种方式目前可支持编程的器件型号如下：
ISP方式（A.B两种方式）
MCS51 --- AT89S51,89S52,89S53,89S8252,89LS51,89LS52,89LS53,89LS8252
AVR---AT90S4414,AT90S8515,ATmega8515,ATmega8515L
编程方式（配合编程器插件）
Atmel-uC
AT89C1051/U AT89C2051 AT89C4051 AT89C51 AT89C52 AT89C55
AT89LV51 AT89LV52 AT89LV55
AT90S1200 AT90S2313
Winbond-uC
W78E51 W78E51B W78E52 W78E52B W78E54 W78E54B W78E58
W78LE51 W78LE52 W78LE54 W78LE58
SST-uC
SST89C54 SST89C58 SST89E554RC,SST89E564RD,SST89E52RD,SST89E54RD,SST89E516RD SST89F54 SST89F58
Series EEPROM
24C01,24C01A,24C02,24C04,24C08,24C16,24C32,24C64,24C128,24C256,24C512
93C46,93C56,93C57,93C66
2.3 仿真部分
配合ME300系列仿真组件，可以对所有常见的51系列单片机进行在线仿真。直接使用Keil C51集成开发环境，仿真功能强大。该仿真器不仅能对板上的资源进行仿真实验，还能通过附带的40PIN外接仿真头，对外部的其他目标系统进仿真，也就是可以将ME300A+当作一台51系列单片机仿真器来使用，仿真程序空间63K，完全满足工程师开发一般单片机产品的需求。
仿真器的特点如下：
直接使用KEIL C51 的集成开发仿真环境
源码级在线仿真调试支持汇编语言、C语言以及汇编与C混合在线调试
单步执行(STEP)
跨步执行(SETP OVER)
全速运行
运行到光标处
支持断点调试
可设置/移除断点，最大可设置到10个固定断点和1个临时断点
读写Data区
读写Code区
读写专用寄存器(SFR)
读写端口
完全仿真P0、P1、P2、P3口
可对系统内的所有硬件资源在线仿真
硬件复位
可通跳线帽设置是否给目标板提供电源
通过单片机控制的过载、短路保护功能
过载短路保护状态指示
仿真程序空间63K
仿真频率 0-40 MHz，晶振可选,系统配置 11.0592 MHz
可调波特率300bps～115200bps
支持最新的Keil C51软件
3.系统要求
使用ME300A+开发系统对计算机的硬件和软件的最小配置要求
◎具有标准串口的各类台式和笔记本计算机（如果只有USB口没有串口，可以配置一条USB转串口线）
◎windows98/ME/NT/2000/XP/2003操作系统
◎一个光盘驱动器（用于软件的安装）
====================================================
标准配置 240元/套
ME300A+主机一台
USB取电线一条
串口通讯电缆一条
AT89S52单片机一片
ISP下载连接头一条
使用说明一份
32键超薄遥控器一个
光盘一张
====================================================

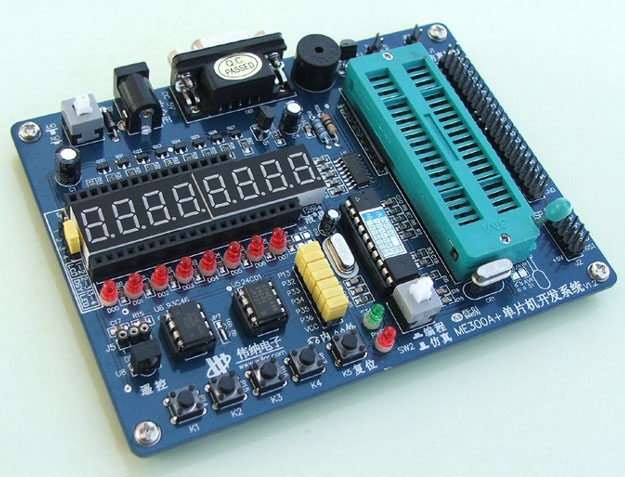

ME300A+主机
标配附件
配套光盘
编程器插件（选购）
以下为选配件：
1602字符液晶模块 22元
12864图形液晶模块 95元（带汉字库）
DS18B20 温度传感器 10元
仿真组件（包括40Pin仿真连接头和仿真模块芯片） 30元
编程器插件成品 ： 90元 散件： 60元 （注：散件含电路板和全部元件，所有贴片元件已经焊装好，只需要自行焊接直插元件即可）
====================================================
相关下载
使用手册下载(PDF格式） 点击下载
该站论坛“ME300专版”为您解答学习过程中遇到的各种问题，欢迎进入论坛交流：
http://www.willar.com/forum_list.asp?forum_id=18
ME300A+/B型51/AVR单片机开发系统常见问题解答
ME300A+与ME300B的配置和功能对比表
==================================================== |
