产品简介 |
本开发板是针对CP2200以太网控制器和C8051F340单片机(SOC)而开发的,板上可实现简单WEB服务器,可通过工具方便配置出各种网络协议,以适应各种应用。针对C8051F340单片机片上的全部资源,我们编写了所有功能的测试程序,对该单片机的性能做了全面的测试评估,使用方便。使用该开发板能使开发者迅速掌握CP2200以太网控制器和C8051F340单片机的软硬件设计,大大缩短了产品开发周期。 |
核心MCU资源 |
CP2200以太网控制器简介 CP2200/1是集成了IEEE 802.3以太网媒体访问控制器(MAC)、10Base-T物理层(PHY)和8KB非易失性FLASH存储器的单芯片以太网控制器,采用28脚QFN(5x5mm)或48脚TQFP封装。
C8051F340芯片资源: C8051F340是完全集成的混合信号系统级MCU芯片。下面列举了一写主要芯片资源: ·高速流水线结构的8051兼容的CIP-51内核(最大48MIPS); ·全速非侵入式的系统调试接口(C2接口); ·USB总线接口,全速12Mbps,1KB FIFO; ·真正10位200ksps的17通道ADC,带模拟多路开关; ·64K字节可在系统编程的FLASH存储器; ·5376字节的片内RAM; ·可寻址64K字节地址空间的外部数据存储器接口; ·硬件实现的SPI,SMBus/IIC和两个UART串行接口; ·4个通用的16位定时器; ·具有5个捕捉/比较模块的可编程计数器/定时器阵列; ·片内看门狗定时器,2个比较器,VDD监视器和温度传感器; ·40个I/O端口; ·-40~85度工业级温度范围; ·2.7V~3.6V工作电压,48脚TQFP封装;
|
可评估的其它MCU |
可评估的其它芯片(MCU):CP2201,C8051F341/2/3/4/5/6/7; |
开发板硬件资源 |

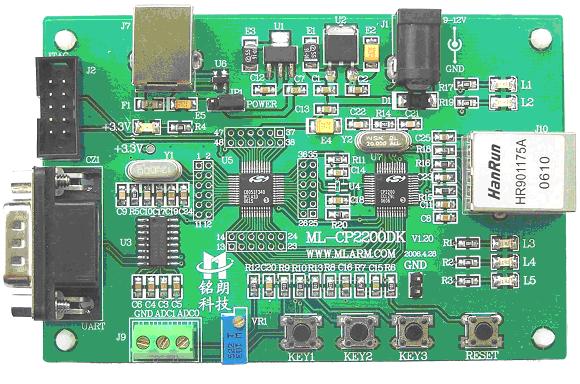

·以太网控制器CP2200实现WEB服务器; ·MCU:C8051F340,片内64K FLASH,5376Byte SRAM; ·USB 2.0 与计算机通信; ·2路10bit AD通过接线端子引出; ·1路RS232接口; ·3按键、LED等; ·C2调试接口; ·芯片所有资源对用户开放;
|
软件例程简介 |
·键盘与串行通信例程; ·17路10位AD转换例程; ·USB总线通信例程; ·CP2200以太网通信例程; |
标配及光盘内容 |
A.ML-CP2200DK/F340DK开发板主板一块; B.一条交叉串口线; C.一条USB线; D.一条交叉网线(如要连接网络交换机请自行购买非交叉网线)。 E.一个9V直流电源; F.软件光盘一张; 光盘内容: F-1 ML-CP2200DK/F340DK开发板原理图; F-2 ML-CP2200DK/F340DK开发板各种功能测试程序源码; F-3 ML-CP2200DK/F340DK开发板使用手册; F-4 ML-CP2200DK/F340DK开发板元器件资料; F-5 相关开发工具; F-6 其它相关资料;
|
